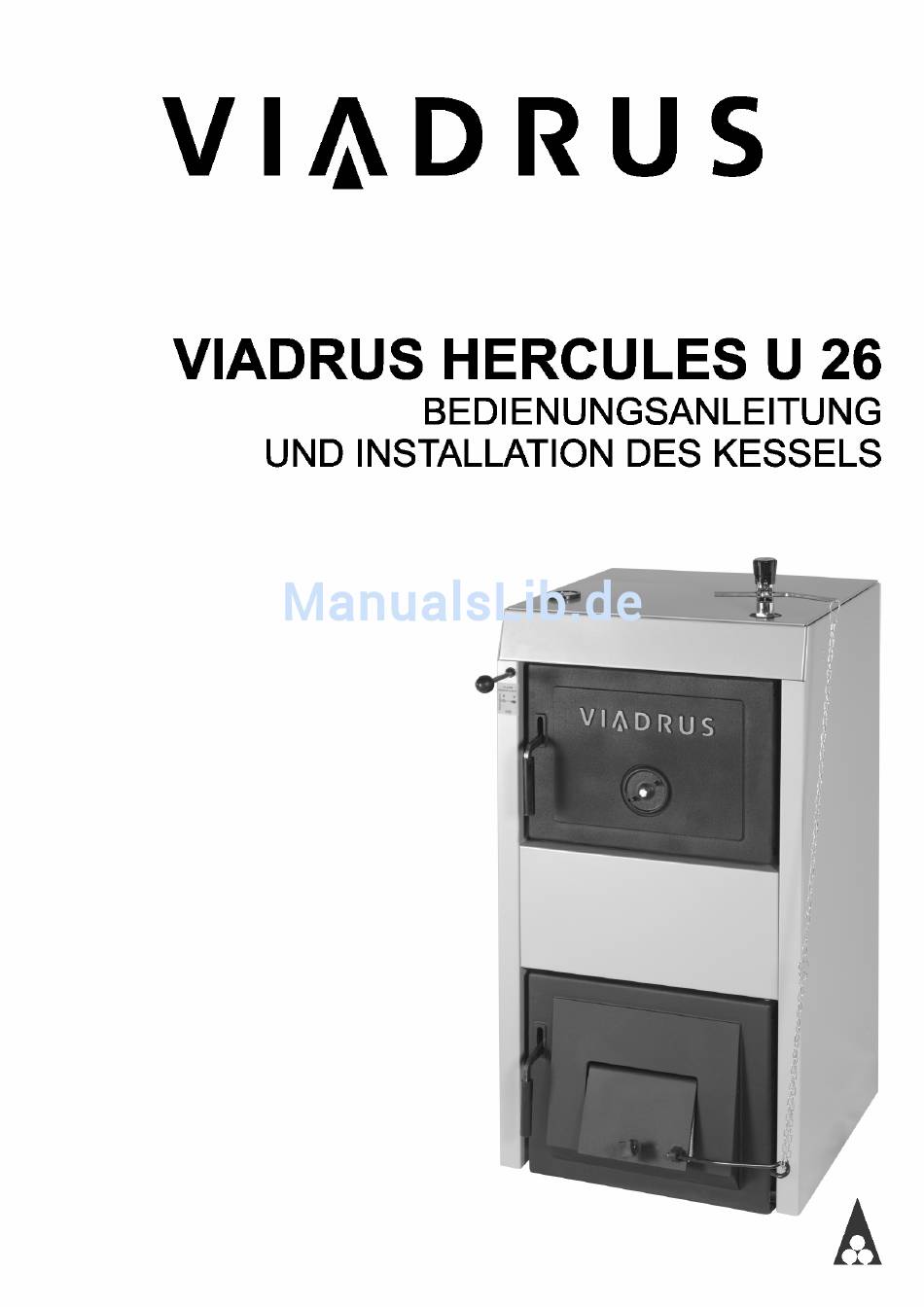

Viadrus Hercules U 26 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Viadrus Anleitungen
  4. Warmwasserspeicher
  5. HERCULES U 26
  6. Bedienungsanleitung

Viadrus Hercules U 26 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Hercules U 26:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viadrus Hercules U 26

Inhaltszusammenfassung für Viadrus Hercules U 26

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Anwednung und Vorteile des Kessels ......................3 2. Technische Daten - Kessel VIADRUS HERCULES U 26 ................3 3. Beschreibung der Konstruktion ........................7 3.1 Konstruktion des Kessels........................7 3.2 Regel- und Sicherheitselemente......................7 3.3 Einrichtung für den Abfuhr von überlässiger Wärme ................12 3.4 Einrichtung zur Wärmeableitung –...

  • Seite 3: Anwednung Und Vorteile Des Kessels

    Sehr geehrter Kunde wir danken Ihnen für den Kauf des universellen Kessels VIADRUS HERCULES U 26 und das damit der Firma ŽDB GROUP a. s., Mitglied der KKCG Industry, Betrieb VIADRUS, entgegengebrachte Vertrauen. Lesen Sie sich bitte diese Bedienungsanleitung durch, damit Sie gleich von Anfang an korrekt mit Ihrem neuen Erzeugnis umgehen (insbesondere Kapitel Nr.
  • Seite 4 7 - 8 wirksame Kaminhöhe [m] Bild. Nr. 2 Bemessung des DurchmesserKamins...
  • Seite 5 Tab. Nr. 1 Abmessungen, technische Parameter – Brennstoff Koks Körnigkeit 24 – 60 mm, Brennstofffeuchtigkeit max. 15 % Heizwert: 26 - 30 MJ.kg Gliederanzahl Nennleistung 22,5 37,5 43,5 Brennstoffbedarf bei Nennleistung kg/h 2,43 3,64 4,86 6,07 7,04 8,09 9,07 10,2 Minimale Leistung 11,3 18,5...
  • Seite 6 Tab. Nr. 2 Abmessungen, technische Parameter – Brennstoff Steinkohle Körnigkeit 24 – 60 mm, Brennstofffeuchtigkeit max. 15 % Heizwert: 26 - 28 MJ.kg Gliederanzahl Nennleistung 16,5 22,5 39,5 45,5 51,5 Brennstoffbedarf bei Nennleistung kg/h 1,87 3,82 5,26 7,72 8,73 9,83 Minimale Leistung 8,25 11,25...

  • Seite 7: Beschreibung Der Konstruktion

    Tab. Nr. 3 Abmessungen, technische Parameter – Brennstoff Holz Brennstofffeuchtigkeit max 20 % Heizwert: 14 – 18 MJ.kg Gliederanzahl Nennleistung 40,5 Brennstoffbedarf bei Nennleistung kg/h 2,56 5,04 7,52 9,03 10,55 11,19 12,95 14,71 Minimale Leistung 10,5 12,15 13,8 Brennstoffbedarf bei minimaler Leistung kg/h 1,28 1,51...
  • Seite 8 3 – Drosselklappe d. Heiztür 4 – Vorderteil d. Mantels 18 – Hintere Drosselklappe 5 – Aschentür 19 – Ablassventil 6 – Drosselklappe d. Aschentür 7 – Thermomanometer Bild. Nr.3a Schema -Kessel VIADRUS HERCULES U 26 3 – 7 Gl.
  • Seite 9 14 – Mittelglied 10 –Seitenteil d. Mantels 15 – Mittelglied m. Aussparung 11 – Betätig. d. Rauchklappe 16 – vorderes Glied 12 – hinteres Glied 17 – Kipprost Bild. Nr. 3b Schema - Kessel VIADRUS HERCULES U 26 8 – 10 Gl.
  • Seite 10 3 – Drosselklappe d. Heiztür 18 – Vintere Drosselklappe 4 – Vorderteil d. Mantels 19 – Ablassventil 5 – Aschentür 6 – Drosselklappe d. Aschentür 7 – Thermomanometer Bild. Nr. 3b Schema - Kessel VIADRUS HERCULES U 26 8 – 10 Gl.
  • Seite 11 20 – Obere Ausmauerung 21 – Hintere Ausmauerung 22 – Zusatzrost 23 – Keramikplatte Bild Nr. 3c Schema des Kessels VIADRUS HERCULES U 26 - Anordnung der Ergänzungsausrüstung...

  • Seite 12: Einrichtung Für Den Abfuhr Von Überlässiger Wärme

    1– Anschluss am Austritt aus d. 5 – Thermostatisches Ventil TS 130 (STS 20) TV Nachkühleinrichtung 2” 95°C 2 – Anschluss f. Eintrittswasser i.d. Kessel 1 1/2” 6 – Geber d. thermostatischen Ventils 3 – Anschluss f. Eintrittswasser in d. Kessel 2” 7 –...
  • Seite 13 A – Kaltwasserausgang B – Austritt in den Kessel C – Austritt in den Abfall D – Eintritt aus dem Kessel Bild Nr. 6 Zweiwegesicherheitsventil DVB 1 - 02 1 – Kessel 7 – Pumpe 2 – Zweiwegesicherheitsventil DBV 1– 02 8 –...
  • Seite 14 und das Einlassventil geschlossen. ACHTUNG! Es ersetzt nicht das Sicherheitsventil. Im Fall der Reagierung der Zweiwegesicherheitsanlage, wenn es zum Zulassen von Wasser kommen kann, die nicht ČSN 077401 entspricht, ist es notwendig, das Wasser im System so zu regeln, dass es der Norm wieder entspricht. Installation Die Installation darf nur eine fachlich befähigte Person durchführen.

  • Seite 15: Einrichtung Zur Wärmeableitung - Akkumulationsbehälter

    ČSN 73 6660 Innenwasserleitungen 4.2 Plazierungsmöglichkeiten Der Kessel VIADRUS HERCULES U 26 ist für die Installierung in gewerblichen Räumen (z. B. Keller, Korridore u.ä.) genehmigt. Plazierung des Kessels in Hinblick auf die Brandschutzvorschriften: 1. Anordnung auf einem Fußboden aus feuerfestem Material (siehe Bild. 9)
  • Seite 16 Installierung des Kessels auf einer feuerfesten Unterlage, die den Kesselgrundriss an den Seiten um 20 mm überragt, aber nur auf der Tiefe des Kesselkörpers. sofern der Kessel im Keller angeordnet ist, empfehlen wir ihn auf einen Sockel zu plazieren, der minimal 50 mm hoch ist den Kessel in der Mitte des Sockels aufstellen.

  • Seite 17: Lieferung Und Montage

    5. Lieferung und Montage 5.1 Lieferung und Zubehör Der Kessel VIADRUS HERCULES U 26 wird gemäß Bestellung so geliefert, dass auf der Palette der komplette Kesselkörper plaziert ist; an der Seite ist der verpackte Kesselmantel befestigt. Das Zubehör befindet sich im Innern des Kesselkörpers, das nach Öffnen der Heiztür zugänglich ist. Der Kessel ist in einer Transportverpackung verpackt und während des Transports darf er nicht umgekippt werden.
  • Seite 18 2. Die Blechkomponten mit dem entsprechenden Verbindungsmaterial lt. Bild. Nr. 10 bestücken. Schraube C 4,8 x13 - 14 St. 3. Lt. Bild. Nr. 10 den Kessel VIADRUS HERCULES U 26 verkleiden. 4. Auf die Verankerungsschrauben das linke und rechte Seitenteil des Mantels aufsetzen und dann das Vorderteil des Mantels aufsetzen.
  • Seite 19 1 – linkes Seitenteil des Mantels (1ks) 5 - Hinterteil des Mantels (1ks) 2 – rechtes Seitenteil des Mantels (1ks) 6 - Vorderteil des Mantels (1ks) 3 – Oberteil des Mantels (1ks) 7 – Durchführung HEYCO (1ks) 4 – Stirnfläche des Mantels (1ks) 8 –...

  • Seite 20: Inbetriebnahme

    6. Inbetriebnahme Die Inbetriebnahme des Kessels darf nur eine zur Durchführung dieser Tätigkeiten berechtigte Fachmontagefirma vornehmen. 6.1 Kontrolltätigkeit vor Inbetriebnahme Vor Inbetriebnahme des Kessels ist es erforderlich folgendes zu überprüfen: a) Füllung des Heizungssystems mit Wasser (Kontrolle des Thermomanometers) und Dichtheit des Systems b) Anschluss an den Schornstein –...

  • Seite 21: Wichtige Hinweise

    8. Auf den Kessel und in einem Abstand von ihm, der geringer als der Sicherheitsabstand ist, dürfen keine Gegenstände aus brennbarem Material gelagert werden. 9. Beim Herausnehmen der Asche aus dem Kessel VIADRUS HERCULES U 26 dürfen sich in einer Entfernung von minimal 1500 mm von demselben keine brennbaren Stoffe befinden.

  • Seite 22: Wartung

    10. Der Raum an der Drosselventil-Drehstelle der Aschenfallklappe muss im Fall der Verstopfung durch Brennstoff, Asche eventuell andere Unreinheiten gereinigt werden, damit es nicht zu ihrem Abrieb und damit zu einer schlechten Funktionsfähigkeit kommt. 11. Beim Betreiben des Kessels mit einer geringeren Temperatur als 60 °C, kann es zum Schwitzen des Kesselkörpers kommen, der sog.

  • Seite 23: Garantie Und Mängelhaftung

    Bestimmungen der gültigen Legislative des entsprechenden Landes umgegangen. 11. Garantie und Mängelhaftung ŽDB GROUP a.s., Mitglied der KKCG Industry, Betrieb VIADRUS, gewährt die Garantie: auf den Kessel für einen Zeitraum von 24 Monaten ab Datum der Inbetriebnahme des Erzeugnisses, –...
  • Seite 25 Anhang zum Garantieschein für den Kunden - Benutzer Eintragungen über die durchgeführten Garantie- und Postgarantiereparaturen und die Durchführung regelmäßiger Jahreskontrollen des Erzeugnisses Vertragliche Unterschrift Datum der Durchgeführte Tätigkeit Serviceorganisation Eintragung (Unterschrift, Stempel) Kunden...
  • Seite 28 Datum der Aktualisierung 5/2009 – DE...
