Projektierung
4.1
Anschließbare u-remote-I/O-Module
Die Release-Notes der Steuerungen beschreiben,
welche u-remote-Module von welcher Firmware-
Version unterstützt werden. Sie können die
Release-Notes im Weidmüller Support Center
herunterladen.
▶ Beachten Sie die Angaben in den Release-Notes.
4.2
Reihenfolge und Anordnung von Modulen
Die u-control-Station ist für die Montage an einer Profilschie-
ne (35 × 7,5 mm oder 35 x 15 mm) aus Stahl oder verzink-
tem Stahl nach EN 60715 vorgesehen.
Eine u-control-Station darf maximal 1 m breit ge-
baut werden. Es können an eine Steuerung also
bis zu 82 Module (davon maximal 64 aktive Mo-
dule) angereiht werden.
Eine u-control-Station kann nur in dieser Reihenfolge (von
links bzw. unten beginnend) aufgebaut werden:
– Endwinkel
– Steuerung
– Bis zu 82 Module (davon max. 64 aktive Module)
– Abschlussplatte und Endwinkel
Es dürfen nur maximal drei passive Module (Potentialver-
teilungsmodul, Einspeisemodul oder Leermodul) direkt hin-
tereinander platziert werden. Danach muss mindestens ein
aktives Modul folgen.
Anordnung von sicheren Einspeisemodulen
Ein sicheres Einspeisemodul PF-O-xDI-SIL kann an jeder
beliebigen Stelle in der u-control-Station platziert werden.
Alle folgenden Ausgangsmodule (ausgenommen Relaismo-
dule UR20-4RO-CO-255 und UR20-4RO-SSR-255) bis zum
nächstfolgenden PF-O-Modul werden sicher abgeschaltet
(Sicherheitssegment). Innerhalb einer Station können auch
mehrere PF-O-xDI-SIL-Module/Sicherheitssegmente angeord-
net werden.
Beim Einsatz von sicheren Einspeisemodulen be-
achten Sie unbedingt auch das Handbuch Mo-
dule zur funktionalen Sicherheit.
Das Handbuch können Sie von im Weidmüller
Support Center herunterladen.
14
ACHTUNG
4.3
Ausrichtung der Station
Die u-control-Station muss an einer horizontal angeordneten
Tragschiene montiert werden.
42 mm
42 mm

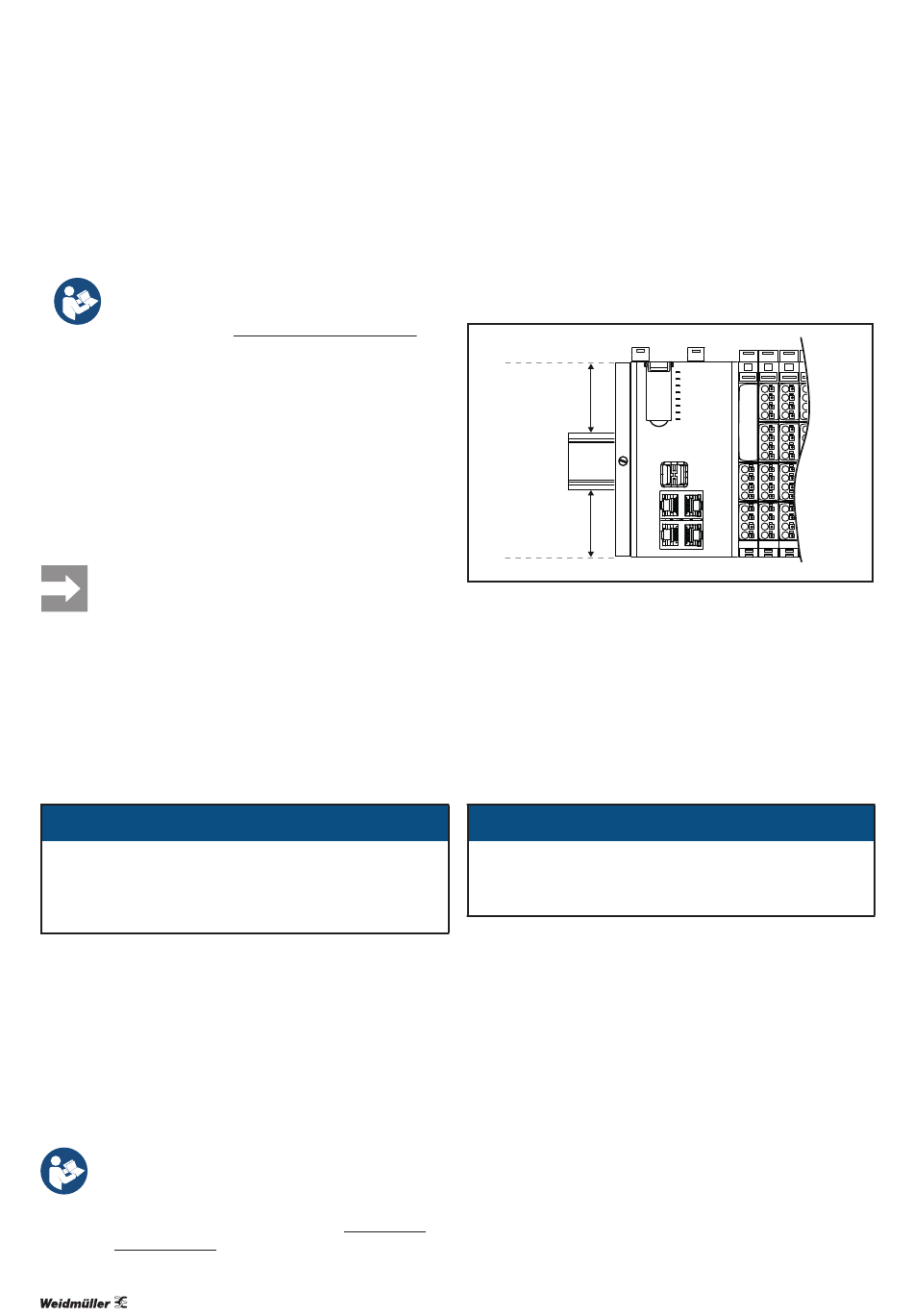

Einbaulage u-control-Station auf Tragschiene
4.4
Montageabstände
Um die Montage sowie spätere Wartungsarbeiten durchfüh-
ren zu können und eine ausreichende Belüftung zu gewähr-
leisten, sind beim Einbau einer u-control-Station Mindestab-
stände einzuhalten (s. nachfolgende Abbildungen).
Je nachdem, wie die Schirmung der Station ausgeführt
wird, müssen die angegebenen Abstände ggf. entspre-
chend größer vorgesehen werden.
Auch die minimal zulässigen Biegeradien der Leiter müssen
eingehalten werden. Bereits montierte Erdungsklemmen kön-
nen bei der Abstandsberechnung vernachlässigt werden.
Handbuch u-control
ACHTUNG
2922770000/00/08.2023
