LED Spannungsversorgung Steuerung
grün: Versorgungsspannung > 17 V
M4000
rot: mindestens ein Strompfad < 17 V
3.1 grün: Versorgungsspannung Eingangsstrompfad > 17 V DC
3.2 rot: Versorgungsspannung Eingangsstrompfad < 17 V DC
4.1 grün: Versorgungsspannung Ausgangsstrompfad > 17 V DC
4.2 rot: Versorgungsspannung Ausgangsstrompfad < 17 V DC

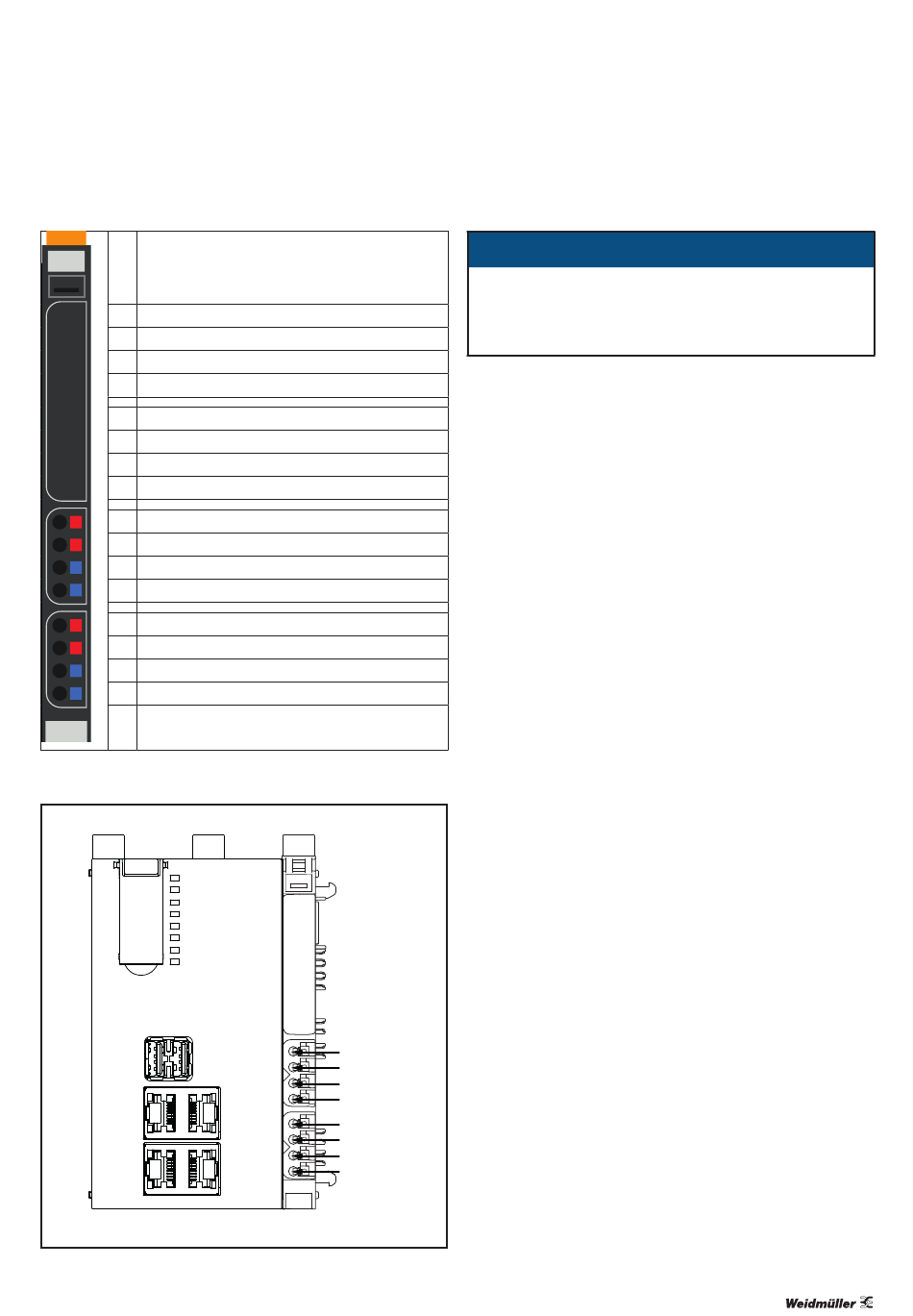

LED Anzeigen UC20-M4000, Störungsbehebung s. Kapitel 11
Service
X1
µSD
X2
X3
X6
X4
Anschlussbild UC20-M4000
2922770000/00/08.2023
M4000
24VDC IN
24 VDC IN
GND IN
GND IN
X7
24VDC OUT
24 VDC OUT
GND OUT
X5
GND OUT
Gefahr von Sachbeschädigung!
Bei maximaler Bestromung von >3 A und maximaler
Temperatur von > +55 °C müssen alle vier Kontakte mit
1,5 mm² verkabelt werden!
Handbuch u-control
5 Detailbeschreibung Steuerungen | UC20-M4000
ACHTUNG
27
