5 Detailbeschreibung Steuerungen | UC20-M4000
5.2
UC20-M4000
An die Steuerung UC20-M4000 können über den u-remote-
Systembus bis zu 64 aktive u-remote-Module angeschlossen
werden. Die Steuerung hat vier Ethernet-Anschlüsse für die
Einbindung in überlagerte Netzwerkstrukturen oder den An-
schluss von HMIs.
Über die USB-Serviceschnittstelle oder über Ethernet lässt
sich das integrierte Engineeringtool u-create web aufrufen.
Mit u-create web kann die u-control-Station konfiguriert und
parametriert werden und Steuerungsanwendungen können
programmiert werden (gemäß IEC 61131-3, zusätzliche Pro-
grammiersprache: JavaScript durch Node-RED).
Die erste Einspeisung der Station ist in die Steuerung integ-
riert. Sie erfolgt über zwei 4-polige Steckverbinder, getrennt
nach Ein- und Ausgangsstrompfad.

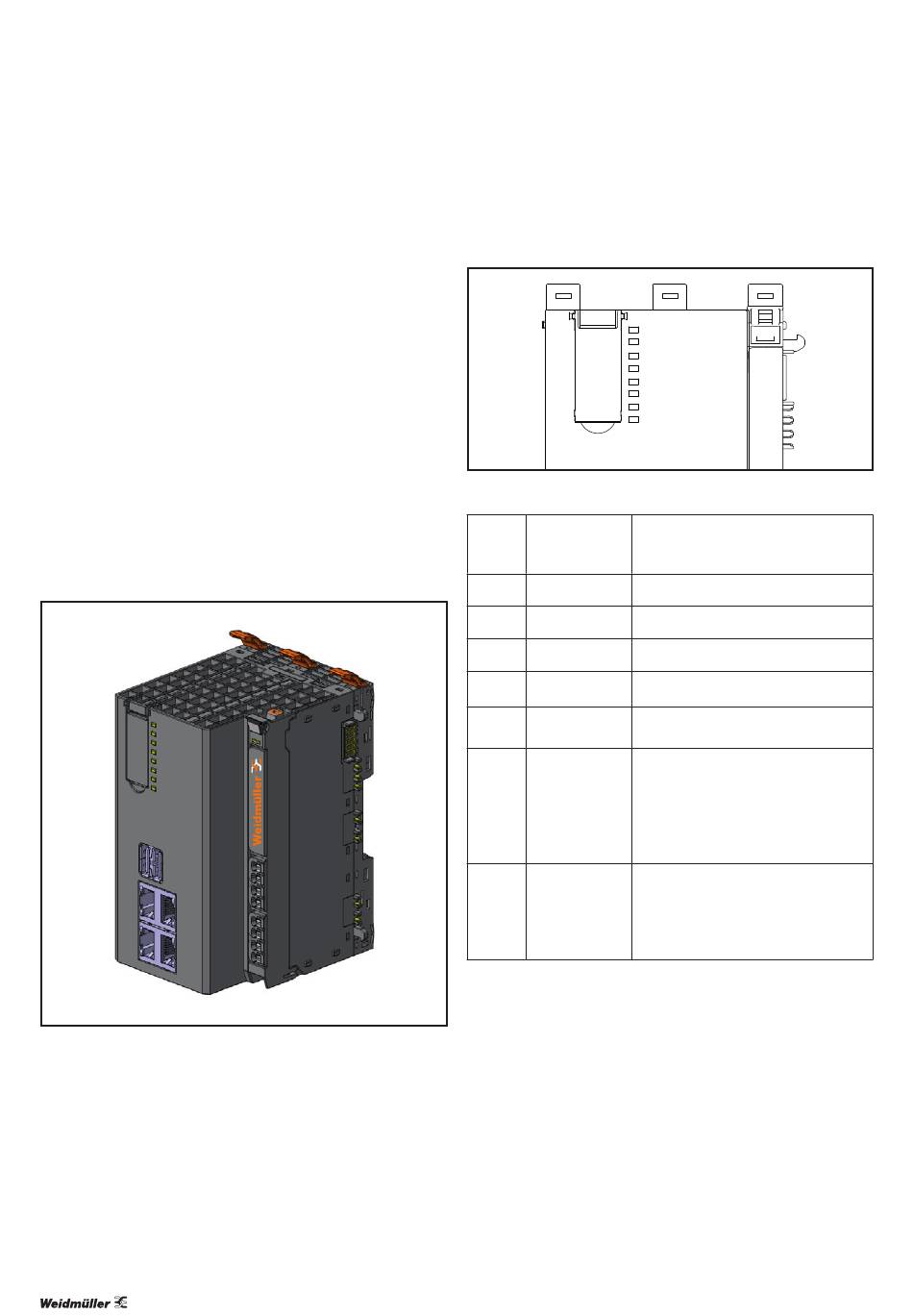

Steuerung UC20-M4000 (Best.-Nr. 2839160000)
26
Status-Anzeigen
Service
LED Status-Anzeigen UC20-M4000 Störungsbehebung s. Kapitel 11
PWR
Power-LED
DIAG
Diagnose
SYS
Systemcondition
IOB
I/O buscondition
CTRL1
Runtime 1
F1 |
Runtime 2
CTRL2
F2 |
Funktion 2 /
MAS-
Status Feldbus-
TER
Master
STAT EC
/ PN /
EIP
F3 |
Funktion 3 /
SLAVE
Status Feldbus-
Slave
STAT EC
/ PN /
EIP
Handbuch u-control
PWR
M4000
DIAG
SYS
IC6
X1
CTRL1
LF1 | CTRL2
µSD
F2 | MASTER STAT
F3 | SLAVE STAT
grün: Versorgungsspannung liegt an, Firm-
ware läuft
rot: Bootloader- oder FPGA-Fehler
Für spätere Verwendung
Für spätere Verwendung
Für spätere Verwendung
Für spätere Verwendung
Für spätere Verwendung
Für spätere Verwendung
Für spätere Verwendung
2922770000/00/08.2023
