Versorgungskonzept
Die u-control-Steuerungen und die u-remote-Module verwen-
den drei interne Strompfade (s. Kapitel 4). Eingangs- und
Ausgangsstrompfad werden getrennt voneinander versorgt,
sodass eine bedarfsweise Einspeisung durch Einspeisemo-
dule leicht zu realisieren ist.

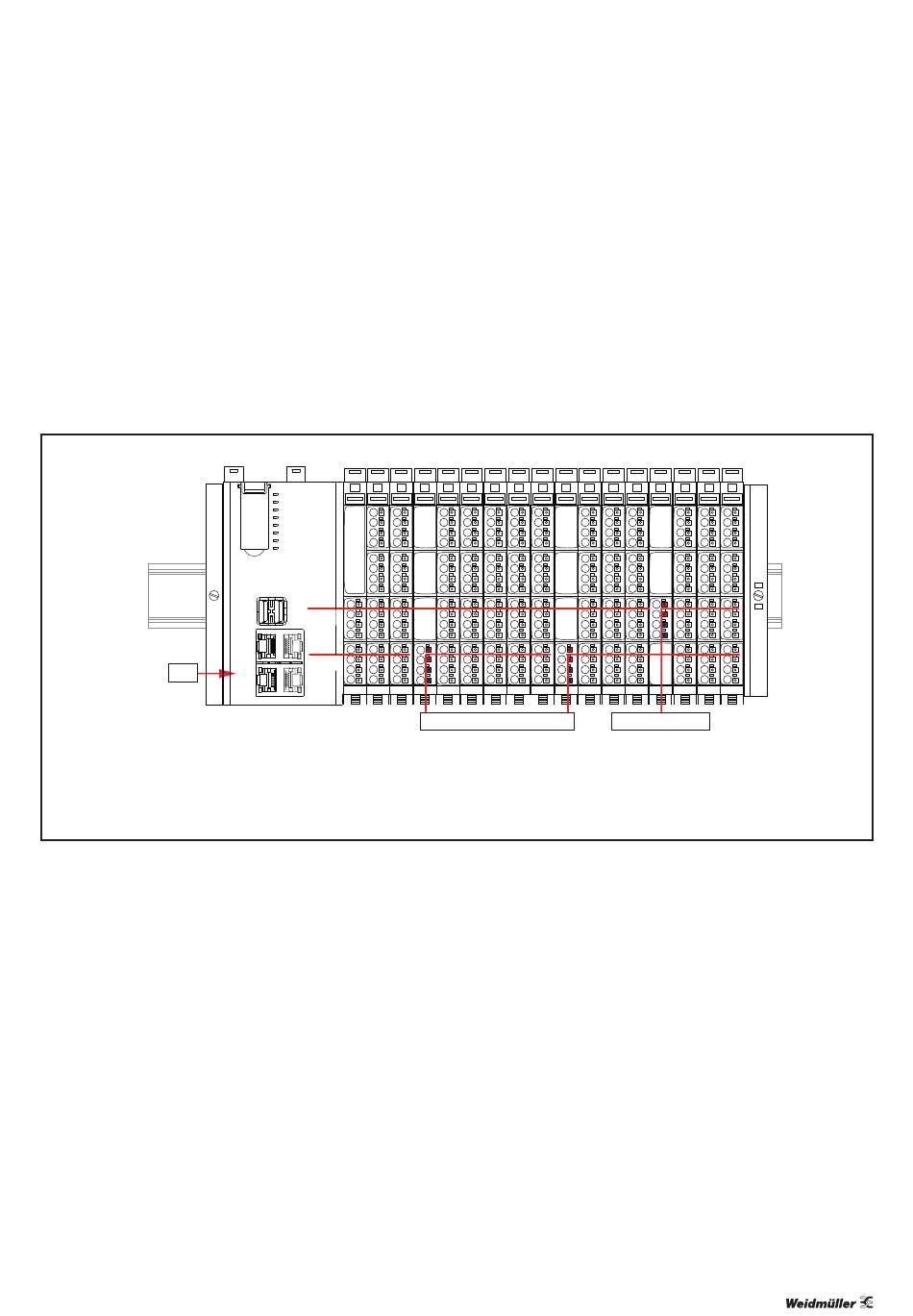

Die folgende Abbildung zeigt das allgemeine Versorgungs-
konzept. Eine detaillierte Beschreibung sowie die Berech-
nung des Strombedarfs finden Sie in den Abschnitten 4.8
und 4.9 dieses Handbuchs.
24 V
Versorgungskonzept einer u-control-Station
2922770000/00/08.2023
DI
UC20-M Reihe
U
24V
IN
U
24V
OUT
U
Versorgung der Ausgangspfade
OUT
U
Versorgung der Eingangspfade
IN
PF-X Einspeisung
Überspannungsschutz an jeder Einspeisung
DO
PF-O
DO
AO DO
DI
DO
PF-O
24V Einspeisung Ausgänge
Handbuch u-control
DO
DO
DI
PF-I
DI
DI
DO
24V Einspeisung Eingänge
3 Systemübersicht
9
