3 Systemübersicht | Allgemeine Beschreibung Steuerung
3.1
Allgemeine Beschreibung Steuerung
1

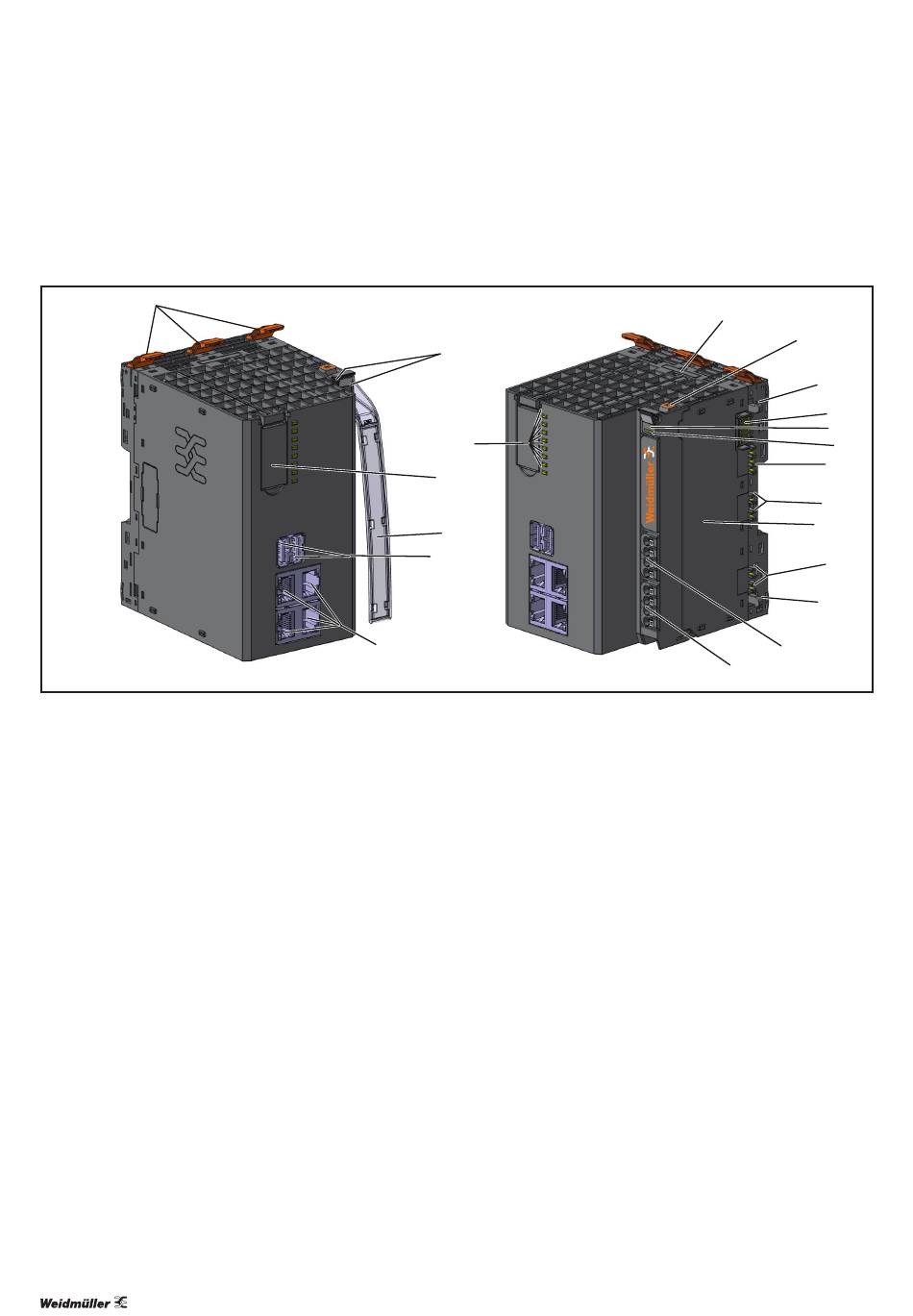

Steuerung (Beispiel UC20-M4000)
1
Lösehebel für Tragschienenbefestigung
2
Aufnahmen für Modulmarkierer
3
Serviceklappe (USB-C-Schnittstelle, microSD-Karte)
4
Schwenkmarkierer für Modul- und Kanalkennzeichnung (optional)
5
USB-A-Schnittstellen
6
Anschluss Datenleitung (RJ45)
10
2
7
3
4
5
6
7
Status-LEDs Steuerung
8
Batteriehalter
9
Entriegelung Anschlussrahmen
10 Rasthaken seitliche Modulverriegelung
11 Systembus
12 Typenbezeichnung
13 LED Spannungsversorgung Steuerung
14 Systemstrompfad
15 Eingangsstrompfad
16 Typenschild
17 Ausgangsstrompfad
18 Versorgungsstecker für System- und Eingangsmodule
19 Versorgungsstecker für Ausgangsmodule
Handbuch u-control
8
9
10
11
12
13
14
15
16
17
10
18
19
2922770000/00/08.2023
