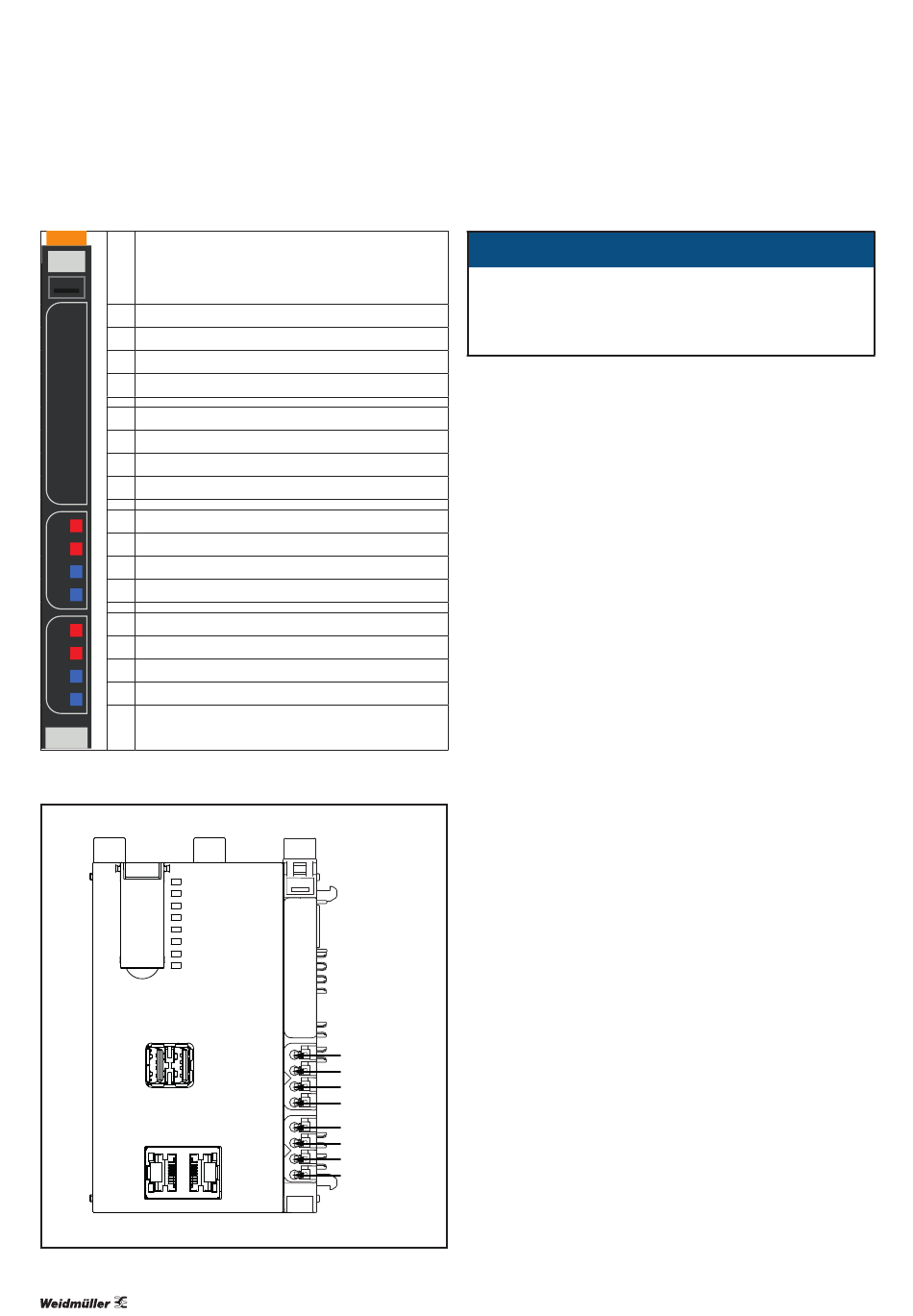

5 Detailbeschreibung Steuerungen | UC20-M3000
LED Spannungsversorgung Steuerung
grün: Versorgungsspannung > 17 V
M3000
rot: mindestens ein Strompfad < 17 V
3.1 grün: Versorgungsspannung Eingangsstrompfad > 17 V DC
3.2 rot: Versorgungsspannung Eingangsstrompfad < 17 V DC
4.1 grün: Versorgungsspannung Ausgangsstrompfad > 17 V DC
4.2 rot: Versorgungsspannung Ausgangsstrompfad < 17 V DC
LED Anzeigen UC20-M3000, Störungsbehebung s. Kapitel 11
Service
X1
µSD
X2
X4
Anschlussbild UC20-M3000
22
M3000
24 VDC IN
X3
24 VDC IN
GND IN
GND IN
24VDC OUT
24 VDC OUT
GND OUT
X5
GND OUT
Gefahr von Sachbeschädigung!
Bei maximaler Bestromung von >3 A und maximaler
Temperatur von > +55 °C müssen alle vier Kontakte mit
1,5 mm² verkabelt werden!
Handbuch u-control
ACHTUNG
2922770000/00/08.2023
