40 mm
20 mm
40 mm

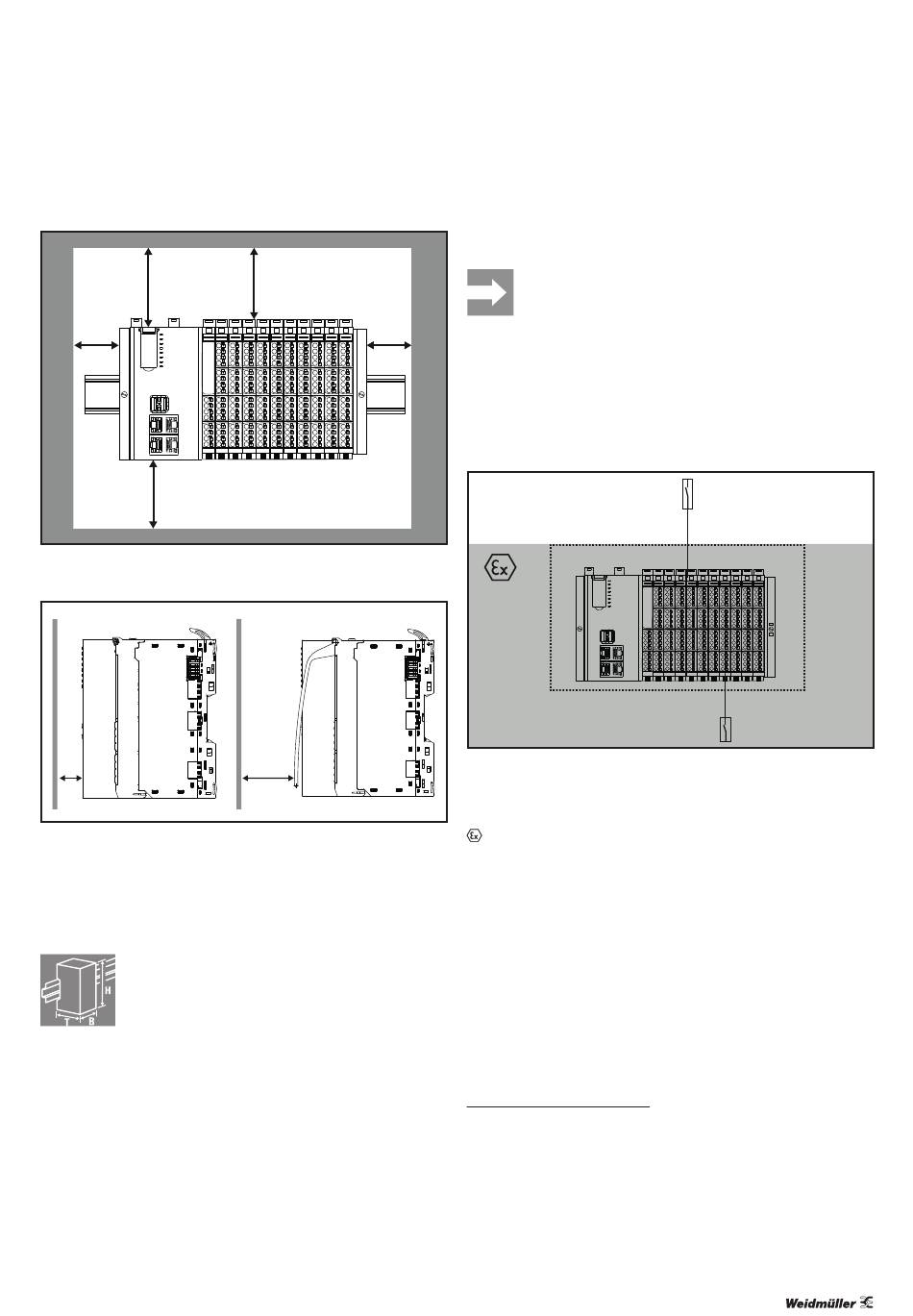

Mindestabstände
10
mm
Mindestabstand zur Schaltschranktür (ohne/mit Schwenkmarkierer)
Platzbedarf berechnen
Der Platzbedarf für eine u-control-Station mit n Modulen be-
rechnet sich wie folgt:
Höhe: 120 mm
+ 2
40 mm
x
= 200 mm
Breite: 8 mm
+ 80 mm
+ n
11,5 mm
x
+ 11,5 mm
+ 2
20 mm
x
= 139,5 mm + n
11,5 mm
x
2922770000/00/08.2023
35 mm
20 mm
30 mm
Abstände oben und unten
Endwinkel
Steuerung
n Module
Abschlussplatte und Endwinkel
seitliche Abstände
4 Projektierung | Einsatz im explosionsgefährdeten Bereich
4.5
Einsatz im explosionsgefährdeten Bereich
Beachten Sie die Sicherheitshinweise in Ab-
schnitt 2.3.
Wird die u-control-Station im explosionsgefährdeten Bereich,
Zone 2, eingesetzt, muss das Gehäuse die Zündschutzart
Ex n oder Ex e sowie die Schutzart IP54 erfüllen. Es können
Aktoren und Sensoren angeschlossen werden, die sich in
Zone 2 oder im sicheren Bereich befinden. Alle Kabelver-
schraubungen am Gehäuse müssen für Ex e zugelassen sein.
sicherer
Bereich
u-control
Zone 2
Einsatz u-control im explosionsgefährdeten Bereich
ATEX-Kennzeichnung
II 3 G Ex ec IIC T3 Gc
UL 23 ATEX 2982X
Ta: -40 °C ... +70 °C
IECEx-Kennzeichnung
Ex ec IIC T3 Gc
IECEx UL 23.0022X
Berechnung der Verlustleistung für den Einsatz in explosi-
onsgefährdeten Bereichen
Die modulspezifischen Angaben zur Berechnung finden Sie
im Dokument „WI13ATEX0002_Power_Calc.pdf", das Sie im
Weidmüller Support Center herunterladen können.
Handbuch u-control
IP54
II 3G Ex ec
II 3G Ex ec nC
15
