7 Erdung und Schirmung | Potenzialverhältnisse
7.2
Potenzialverhältnisse
Grundlegendes
Bei den Potenzialverhältnissen einer u-control-Station ist auf
folgende Merkmale zu achten:
– Die Systemversorgung von Steuerung und I/O-Modulen
sowie die Feldversorgung erfolgt über die Einspeisung am
Einspeisemodul (PF).
– Ein potenzialfreier Aufbau wird durch den Einsatz
getrennter Spannungsversorgung bei der System- und
Feldversorgung ermöglicht.

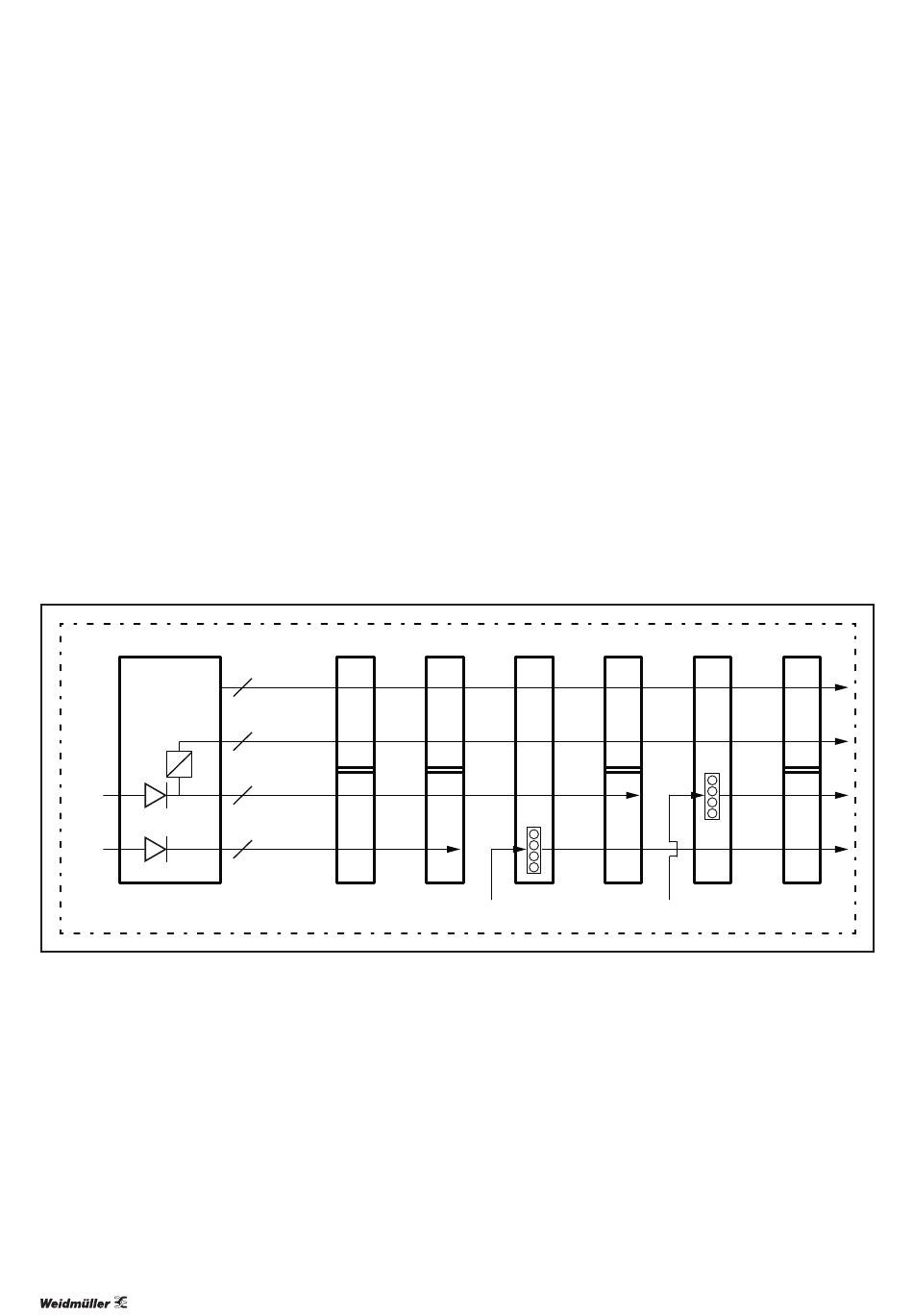

Das Blockschaltbild stellt den typischen Aufbau einer
u-control-Station dar. Das Versorgungskonzept sieht dabei
vor, dass ab einer bestimmten Auslastung eine Nachspei-
sung durch Einspeisemodule erfolgt.
+24 V DC
+24 V DC
Versorgungskonzept u-control/u-remote
44
DI/AI
Systembus
5
U
3
SYS
U
2
IN
U
2
OUT
Handbuch u-control
Potenzialfreier Aufbau
Die Bezugspotenziale von Steuer- und Laststromkreis sind
beim potenzialfreien Aufbau galvanisch voneinander ge-
trennt.
Der potenzialfreie Aufbau ist notwendig bei:
– Einsatz des Einspeisemoduls (in beiden Varianten PF-I
und PF-O), also in allen AC-Laststromkreisen
– nicht koppelbaren DC-Laststromkreisen
Die potenzialfreie Installation ist unabhängig von der Art der
Erdung.
Potenzialgebundener Aufbau
Die Bezugspotenziale von Steuer- und Laststromkreis sind
beim potenzialgebundenen Aufbau galvanisch verbunden.
DO/AO
PF-O
+24 V DC
DO/AO
PF-I
+24 V DC
2922770000/00/08.2023
DI/AI
