9 Bauteile austauschen | Leitung entfernen/austauschen
9.3
Leitung entfernen/austauschen
Explosionsgefahr!
▶ Stellen Sie vor Beginn der Arbeiten sicher,
dass keine explosionsfähige Atmosphäre
herrscht!
Betrieb der Maschine/Anlage kann ge-
stört werden!
▶ Falls die Maschine/Anlage durch das Ent-
fernen von Leitungen in einen gefährli-
chen Zustand gebracht wird, dürfen Sie
den Austausch nur bei abgeschalteter
Maschine/Anlage vornehmen!
Gefährliche Berührungsspannung!
▶ Führen Sie Montage- und Verdrahtungsar-
beiten an der u-control-Station nur im
spannungsfreien Zustand aus.
▶ Stellen Sie sicher, dass der Montageort
(Schaltschrank etc.) spannungsfrei ist!
Zerstörung des Produkts durch elektro-
statische Entladung!
Die Bauteile können durch elektrostatische
Entladung zerstört werden.
▶ Achten Sie auf ausreichende Erdung von
Personen und Arbeitsgerät!
Zerstörung des Produkts durch Über-
strom!
Die Potentiale dürfen nur gleichzeitig oder in
der richtigen Reihenfolge getrennt werden.
▶ Trennen Sie an der Steuerung und an
allen Einspeisemodulen immer zuerst die
24 V-Versorgung (roter Pusher), bevor Sie
das GND-Potential (blauer Pusher) tren-
nen!
56
WARNUNG
WARNUNG
WARNUNG
ACHTUNG
ACHTUNG

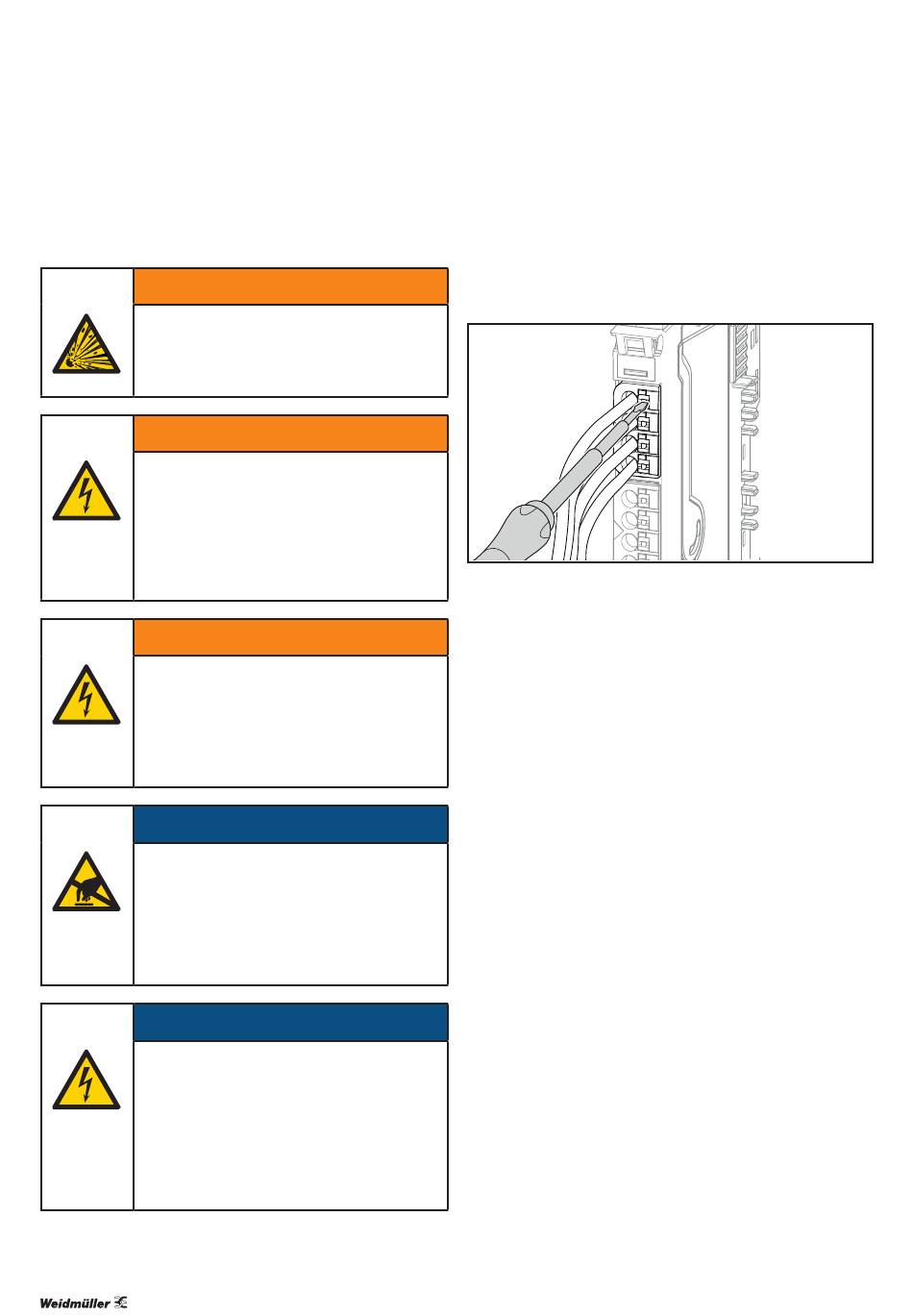

▶ Drücken Sie den Pusher neben der Leitung, die entfernt
werden soll, mit einem Schraubendreher (3 mm) ein, und
ziehen Sie den Draht heraus.
Pusher mit Schraubendreher eindrücken
▶ Lassen Sie den Pusher los.
▶ Führen Sie den neuen Draht in die Öffnung ein. Dabei
brauchen Sie den Pusher nicht einzudrücken.
Handbuch u-control
2922770000/00/08.2023
