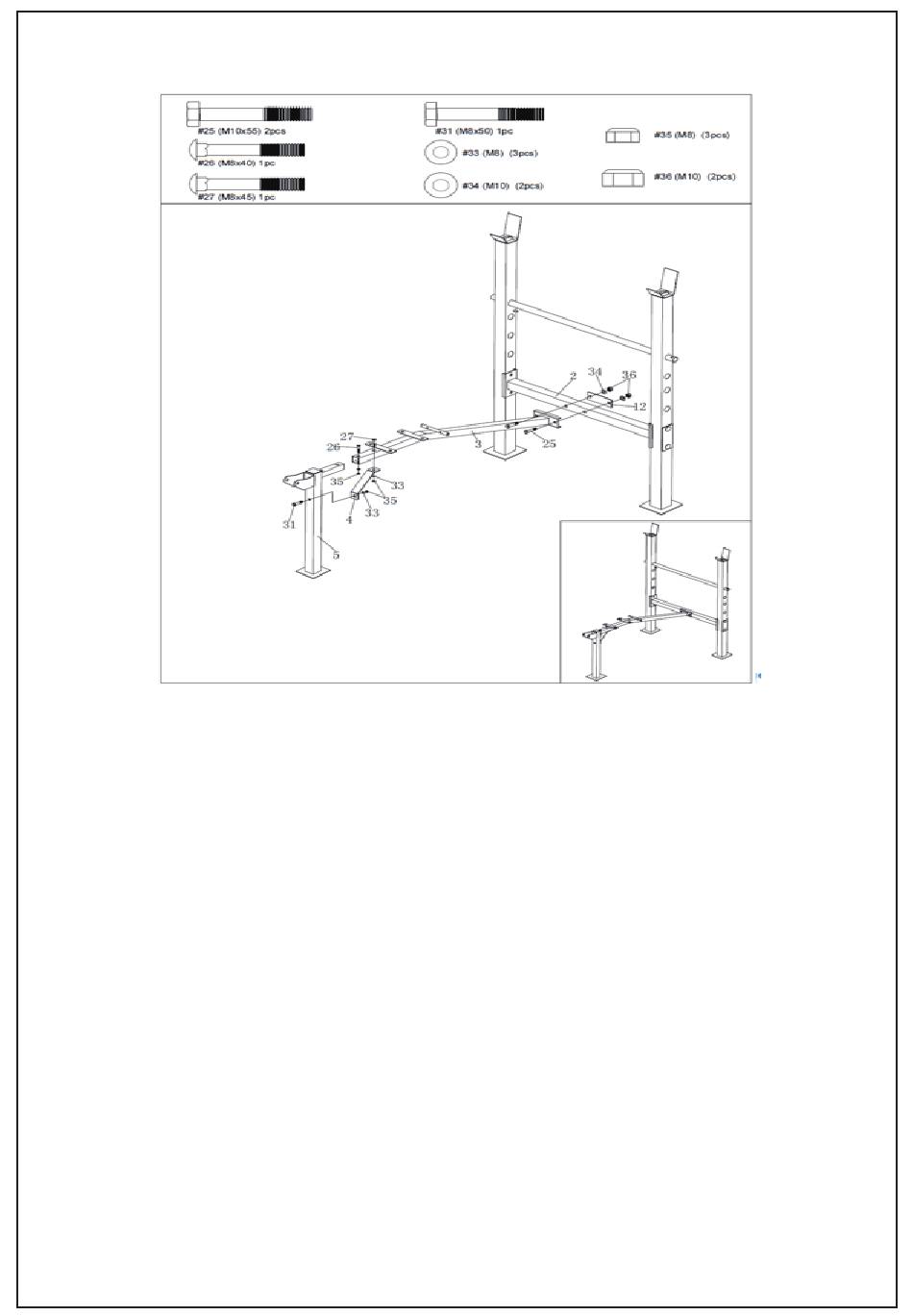

PASSAGGIO: 2.
NOTA: Tutti i dadi utilizzati in questo passaggio devono essere serrati esclusivamente a
mano al termine dell'assemblaggio.
Fissate il Supporto principale del sedile (No. 3) al Braccio di collegamento (No. 2)
servendovi di 2 Bulloni esagonali (No. 25), 1 Staffa (No. 12), 2 Rondelle (No. 34) e 2
Dadi per aeronautica (No. 36).
Fate scorrere il Montante frontale (No. 5) nell'estremità inferiore del Supporto principale
del sedile (No. 3) e allineate i fori. Inserite il Bullone(No. 26) attraverso il foro inferiore del
Supporto principale del sedile (No. 3) e assicurateli con 1 Rondella (No. 33) e 1 Dado
da aeronautica (No. 35).
Inserite un Bullone (No. 27)attraverso il foro superiore del Supporto principale del
sedile (No. 3). Fissate una estremità del Supporto diagonale (No. 4) al Bullone (No. 27)
servendovi di 1 Rondella (No. 33) e 1 Dado per aeronautica (No. 35).
Fissate l'altra estremità del Supporto diagonale (No. 4) al Montante frontale (No. 5)
servendovi di 1 Bullone esagonale (No. 31), 1 Rondella (No. 33) e 1 Dado per
aeronautica (No. 35).
