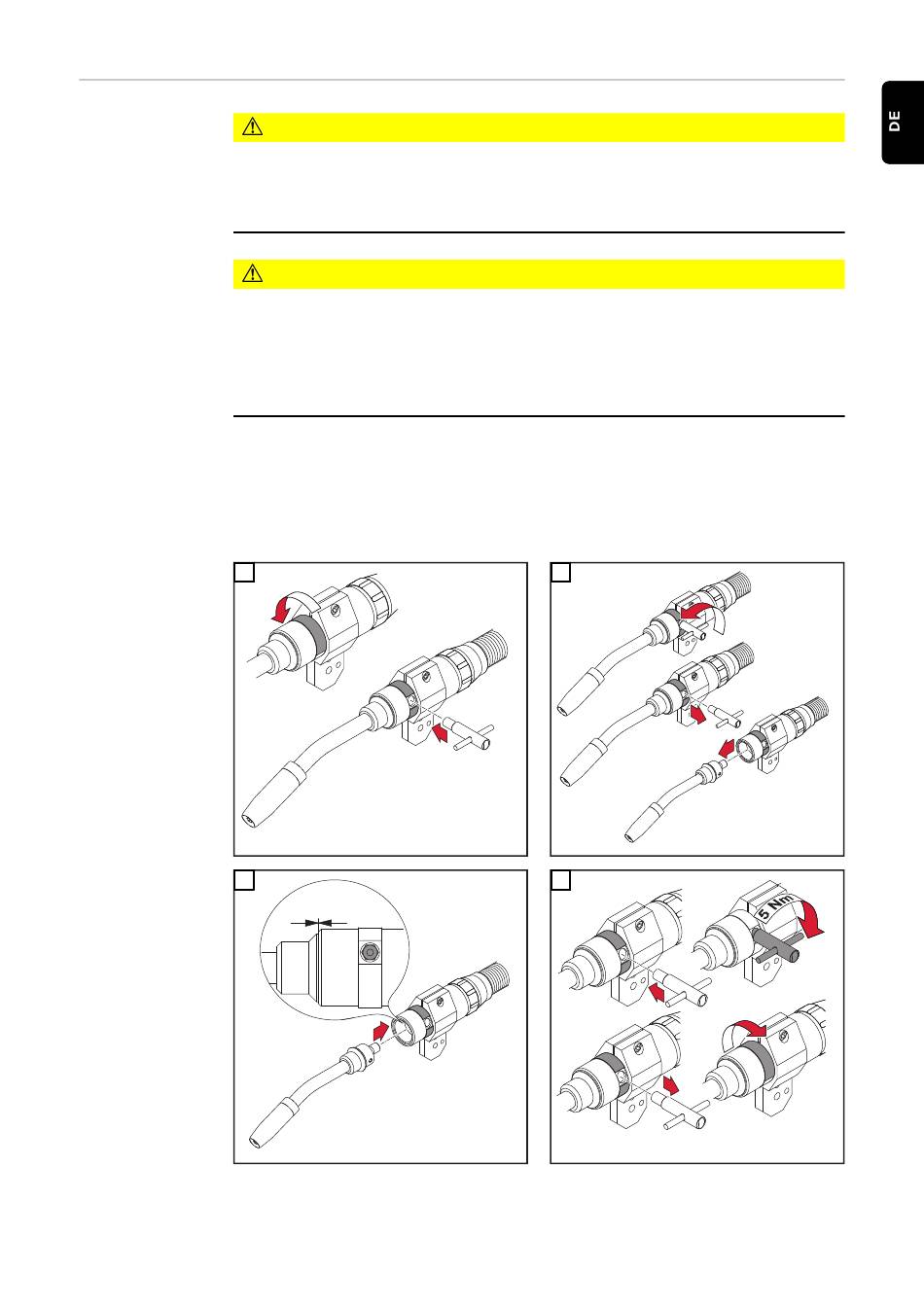

Rohrbogen
wechseln
Verbrennungsgefahr durch stark erhitzten Schweißbrenner.
Schwere Personen- und Sachschäden können die Folge sein.
▶
Gefahr durch Festschrauben des Rohrbogens mit zu hohem Drehmoment.
Die Zerstörung der Kuppelstelle kann die Folge sein.
▶
▶
** WICHTIG! Der Rohrbogen lässt sich nur bei abgezogenem Montageschlüssel
montieren und demontieren.
* WICHTIG! Die Befestigungsschraube des Rohrbogens nur mit max. 1 - 1,5 Um-
drehungen mit dem Montageschlüssel öffnen. Nicht über den Widerstand hin-
ausdrehen.
1
3
VORSICHT!
Das Wechseln der Bauteile, sowie das Reinigen und Überprüfen der Kompo-
nenten, darf nur im abgekühlten Zustand des Schweißbrenners erfolgen.
VORSICHT!
Den Rohrbogen mit dem angegebenen Drehmoment festschrauben, damit
die Kuppelstelle nicht verschmort.
Um eine Beschädigung der Robacta Kuppelstelle zu vermeiden, die Schraube
zum Befestigen des Rohrbogens nicht ohne Rohrbogen anziehen.
1
2
0 mm
.0 inch
1
**)
2
1
*)
2
3
4
1
4
3
**)
2
