Avertissement
• Effectuer l'installation en suivant scrupuleusement les instructions fournies par le constructeur et conformément aux normes en vigueur. Ne pas toucher les protections internes contre les
courts-circuits et les surcharges.
• Tous les appareils doivent être strictement destinés à l'emploi pour lequel ils ont été conçus. La société Comelit Group S.p.A. décline toute responsabilité en cas de mauvais usage des
appareils, pour des modifications effectuées par d'autres personnes pour n'importe quelle raison et pour l'utilisation d'accessoires et matériaux non d'origine.
• Tous les produits sont conformes aux prescriptions de la directive 2006/95/CE (qui remplace la directive 73/23/CEE et amendements successifs). L'application du marquage CE atteste
cette conformité.
• Éviter de placer les fils de montant à proximité des câbles d'alimentation (230/400V).
• Ne jamais introduire d'objets ni verser de liquides à l'intérieur du dispositif.
• Les interventions d'installation, de montage et d'assistance aux appareils électriques sont réservées à des électriciens spécialisés.
• Couper l'alimentation avant d'effectuer toute opération d'entretien.
• Ne pas maintenir le crochet phonie enfoncé lorsque le combiné est décroché.
• La caméra ne doit pas être installée face à de fortes sources de lumière ni dans des lieux où la personne filmée est fortement à contre-jour. Pour résoudre le problème précédemment décrit,
il est conseillé de modifier la hauteur d'installation de la caméra, normalement à 160 - 165 cm, en la plaçant à une hauteur de 180 cm et d'orienter l'objectif vers le bas de manière à améliorer
la qualité des prises de vue.
• Les caméras avec capteur CCD couleurs présentent, dans des conditions de mauvaise luminosité, une sensibilité inférieure par rapport aux caméras en noir et blanc. Par
conséquent, dans les milieux faiblement éclairés, il est conseillé de prévoir une source d'éclairage supplémentaire.
• IMPORTANT : pour ne pas compromettre le fonctionnement du dispositif, s'assurer que la façade en métal de l'article 4893 n'entre pas en contact avec d'autres parties métalliques,
ce qui risquerait d'endommager son revêtement isolant.
Généralités
Les kits comprennent les articles suivants :
8461M
Poste extérieur
Art. 6701W
Art. 6700W
Poste intérieur
Alimentation
Terminaison
Pour les instructions d'installation et de configuration des postes
intérieurs (Art. 6701W, 6700W, 6701W/BM, 6700W/BM) et du poste ex-
térieur (Art. 4893), consulter les manuels techniques correspondants.
ALIMENTATION ART. 1209
Dimensions : 108×90×62 mm (6 modules DIN).
Protégé contre les courts-circuits et les surcharges.
Description bornier
L
N
entrée tension de ligne 110-240 V~
L2 L2
sortie ligne bus de colonne montante (31 V
L1 L1
entrée ligne bus principale (31 V
L'installation électrique du bâtiment doit être munie d'un interrupteur
de réseau omnipolaire (facilement accessible) avec une ouverture de
contact d'au moins 3 mm en mesure de sectionner l'alimentation du
dispositif.

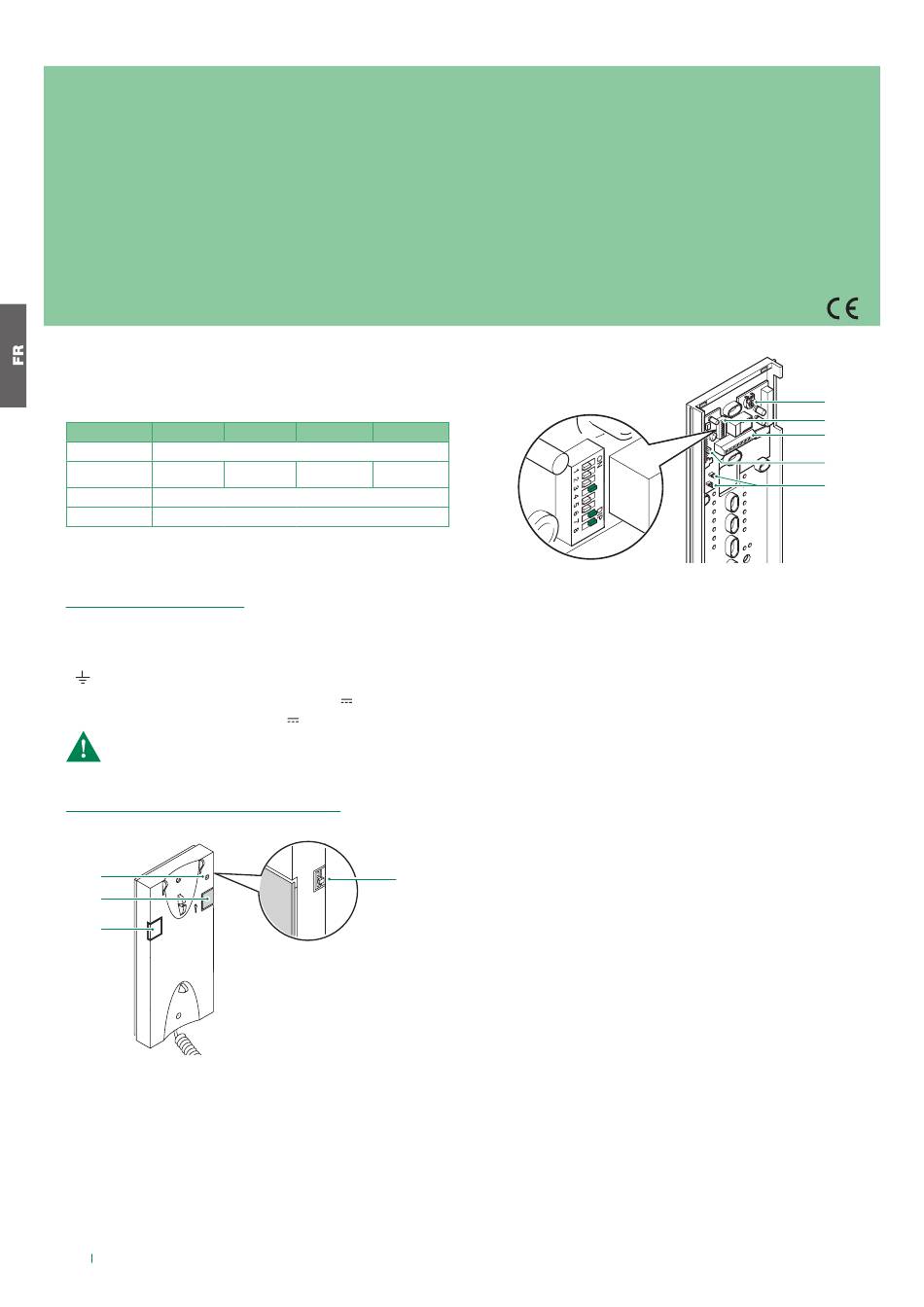

COMBINÉS AUDIO SUPPLÉMENTAIRES
Art. 2638
1
2
3
1. Voyant fonction Privacy.
2. Bouton ouvre-porte.
3. Bouton P1 actionneur générique / bouton pour usages divers présent
sur le bornier (P1 C1).
4. Sélecteur sonnerie/service Privé à 3 positions :
Position haute : Sonnerie volume maximum.
Position centrale : Sonnerie volume moyen.
Position basse : Activation fonction Privacy. (Le service privacy
exclut l'appel du poste extérieur ou du standard de conciergerie ;
l'activation de la fonction est indiquée par l'apparition d'un voyant
rouge en haut à droite).
6
8461MB
8461M/BM
8461MB/BM
Art. 4893
Art. 6701W/BM
Art. 6700W/BM
(étrier inclus)
(étrier inclus)
Art. 1209
Art. 1216
)
)
4
5. Potentiomètre de réglage du volume du microphone.
6. Dip switch U2 pour la programmation du code d'appel.
7. Bornes pour le raccordement de l'installation :
L L connexion à la ligne bus.
CFP CFP entrée appel porte palière.
P1 C1 bornes bouton P1 C NO. 24V 100mA dédié aux services
divers (enlever CV1 et CV2).
S+ S- bornes pour le dispositif de répétition de l'appel.
8. JP2 cavalier pour sélectionner la fonction Appel standard (position
C)/ Actionneur générique (position A) du bouton P1.
9. CV1 CV2 cavalier à retirer pour disposer du bouton P1 C. NO.
INSTALLATION COMBINÉ AUDIO ART. 2638
Voir page 16.
PROGRAMMATION COMBINÉ AUDIO ART. 2638
„ Régler le code d'appel à l'aide du dip switch U2 en respectant les
indications du tableau page 17.
Distances de fonctionnement
La distance maximum totale entre le poste extérieur et le moniteur le plus
éloigné est de 200 m (avec le câble Art. 4577).
La somme des postes intérieurs ayant le même code d'appel et des
dispositifs de répétition d'appel (sonnerie supplémentaire) branchés à ces
postes intérieurs ne peut pas être supérieure à 4 (avec au maximum 1 poste
intérieur principal et 3 postes intérieurs secondaires). Brancher un seul
dispositif de répétition d'appel pour chaque poste intérieur.
La distance MAX de la connexion entre le poste intérieur et le dispositif de
répétition d'appel est de 20 m ; pour la connexion, utiliser un câble blindé et
ne pas faire passer les câbles à proximité de charges inductives lourdes ou
de câbles d'alimentation (230V / 400V).
5
6
7
8
9
