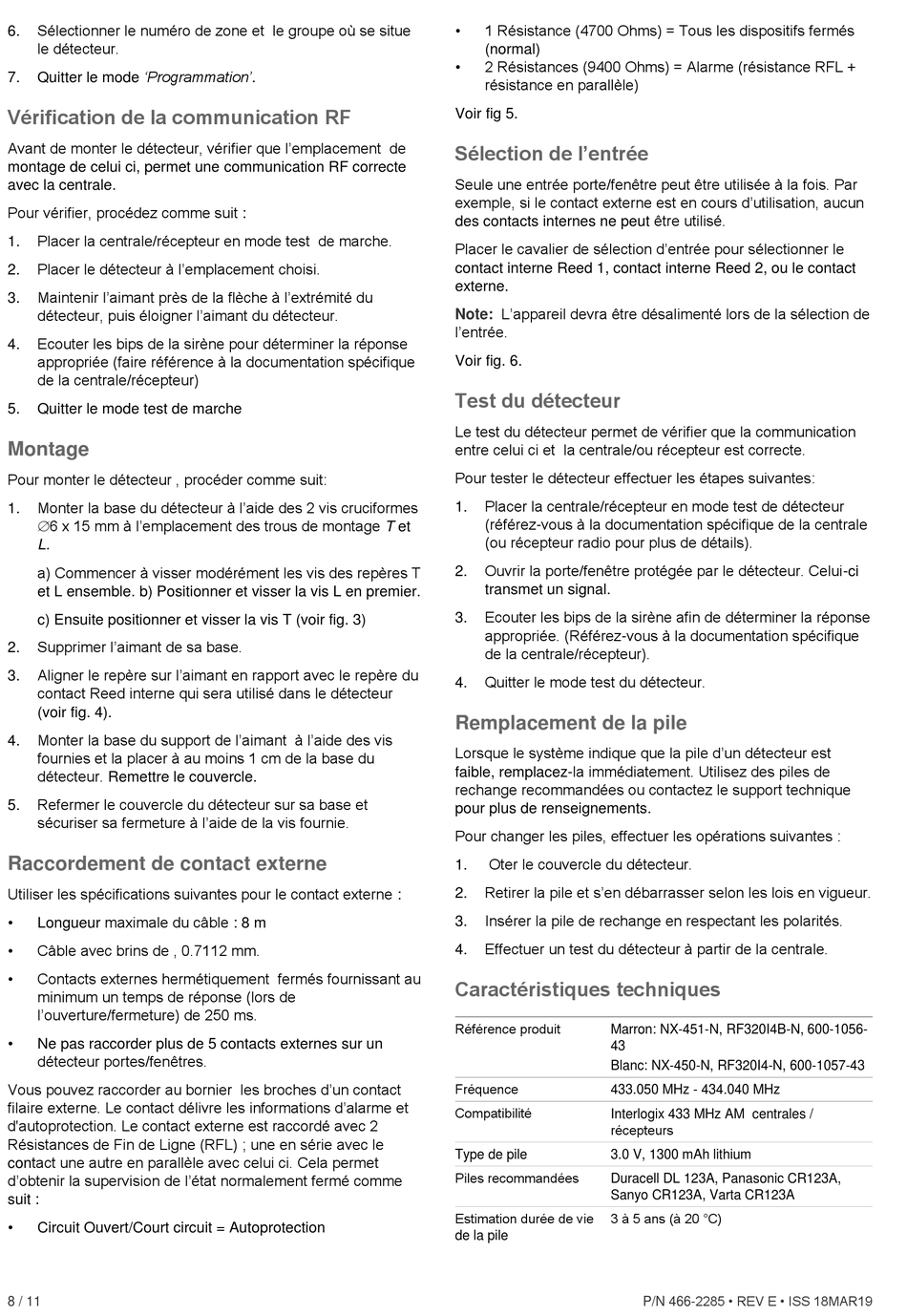

Sélectionner le numéro de zone et le groupe où se situe
6.
le détecteur.
Quitter le mode 'Programmation'.
7.
Vérification de la communication RF
Avant de monter le détecteur, vérifier que l'emplacement de
montage de celui ci, permet une communication RF correcte
avec la centrale.
Pour vérifier, procédez comme suit :
Placer la centrale/récepteur en mode test de marche.
1.
Placer le détecteur à l'emplacement choisi.
2.
Maintenir l'aimant près de la flèche à l'extrémité du
3.
détecteur, puis éloigner l'aimant du détecteur.
Ecouter les bips de la sirène pour déterminer la réponse
4.
appropriée (faire référence à la documentation spécifique
de la centrale/récepteur)
5.
Quitter le mode test de marche
Montage
Pour monter le détecteur , procéder comme suit:
Monter la base du détecteur à l'aide des 2 vis cruciformes
1.
6 x 15 mm à l'emplacement des trous de montage T et
L.
a) Commencer à visser modérément les vis des repères T
et L ensemble. b) Positionner et visser la vis L en premier.
c) Ensuite positionner et visser la vis T (voir fig. 3)
Supprimer l'aimant de sa base.
2.
Aligner le repère sur l'aimant en rapport avec le repère du
3.
contact Reed interne qui sera utilisé dans le détecteur
(voir fig. 4).
Monter la base du support de l'aimant à l'aide des vis
4.
fournies et la placer à au moins 1 cm de la base du
détecteur. Remettre le couvercle.
Refermer le couvercle du détecteur sur sa base et
5.
sécuriser sa fermeture à l'aide de la vis fournie.
Raccordement de contact externe
Utiliser les spécifications suivantes pour le contact externe :
•
Longueur maximale du câble : 8 m
•
Câble avec brins de , 0.7112 mm.
•
Contacts externes hermétiquement fermés fournissant au
minimum un temps de réponse (lors de
l'ouverture/fermeture) de 250 ms.
•
Ne pas raccorder plus de 5 contacts externes sur un
détecteur portes/fenêtres.
Vous pouvez raccorder au bornier les broches d'un contact
filaire externe. Le contact délivre les informations d'alarme et
d'autoprotection. Le contact externe est raccordé avec 2
Résistances de Fin de Ligne (RFL) ; une en série avec le
contact une autre en parallèle avec celui ci. Cela permet
d'obtenir la supervision de l'état normalement fermé comme
suit :
•
Circuit Ouvert/Court circuit = Autoprotection
8 / 11
•
1 Résistance (4700 Ohms) = Tous les dispositifs fermés
(normal)
•
2 Résistances (9400 Ohms) = Alarme (résistance RFL +
résistance en parallèle)
Voir fig 5.
Sélection de l'entrée
Seule une entrée porte/fenêtre peut être utilisée à la fois. Par
exemple, si le contact externe est en cours d'utilisation, aucun
des contacts internes ne peut être utilisé.
Placer le cavalier de sélection d'entrée pour sélectionner le
contact interne Reed 1, contact interne Reed 2, ou le contact
externe.
L'appareil devra être désalimenté lors de la sélection de
Note:
l'entrée.
Voir fig. 6.
Test du détecteur
Le test du détecteur permet de vérifier que la communication
entre celui ci et la centrale/ou récepteur est correcte.
Pour tester le détecteur effectuer les étapes suivantes:
Placer la centrale/récepteur en mode test de détecteur
1.
(référez-vous à la documentation spécifique de la centrale
(ou récepteur radio pour plus de détails).
Ouvrir la porte/fenêtre protégée par le détecteur. Celui-ci
2.
transmet un signal.
Ecouter les bips de la sirène afin de déterminer la réponse
3.
appropriée. (Référez-vous à la documentation spécifique
de la centrale/récepteur).
Quitter le mode test du détecteur.
4.
Remplacement de la pile
Lorsque le système indique que la pile d'un détecteur est
faible, remplacez-la immédiatement. Utilisez des piles de
rechange recommandées ou contactez le support technique
pour plus de renseignements.
Pour changer les piles, effectuer les opérations suivantes :
Oter le couvercle du détecteur.
1.
Retirer la pile et s'en débarrasser selon les lois en vigueur.
2.
Insérer la pile de rechange en respectant les polarités.
3.
Effectuer un test du détecteur à partir de la centrale.
4.
Caractéristiques techniques
Référence produit
Marron: NX-451-N, RF320I4B-N, 600-1056-
43
Blanc: NX-450-N, RF320I4-N, 600-1057-43
Fréquence
433.050 MHz - 434.040 MHz
Compatibilité
Interlogix 433 MHz AM centrales /
récepteurs
Type de pile
3.0 V, 1300 mAh lithium
Piles recommandées
Duracell DL 123A, Panasonic CR123A,
Sanyo CR123A, Varta CR123A
Estimation durée de vie
3 à 5 ans (à 20 °C)
de la pile
P/N 466-2285 • REV E • ISS 18MAR19
