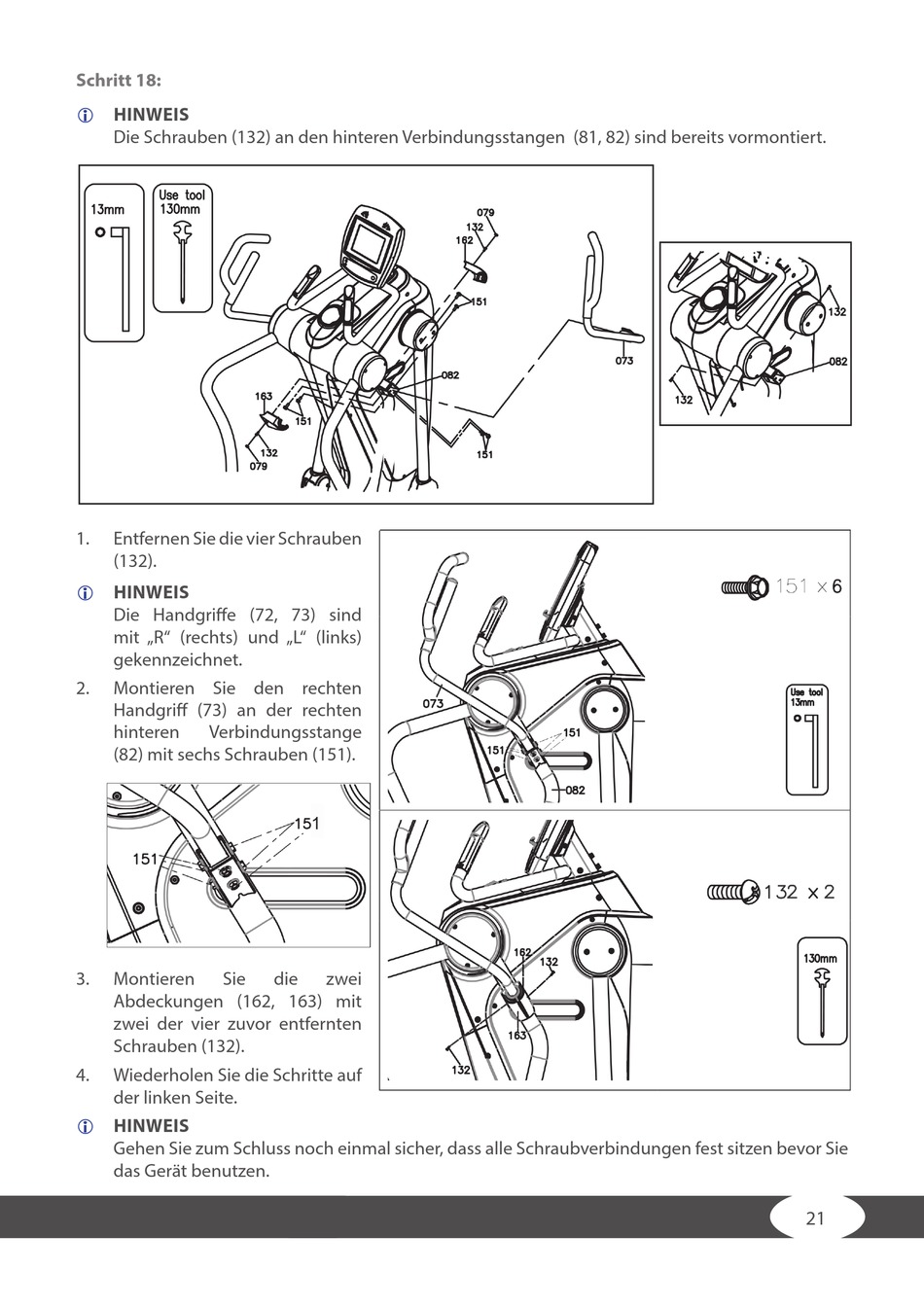

Schritt 18:
HINWEIS
L
Die Schrauben (132) an den hinteren Verbindungsstangen (81, 82) sind bereits vormontiert.
1.
Entfernen Sie die vier Schrauben
(132).
HINWEIS
L
Die Handgriffe (72, 73) sind
mit „R" (rechts) und „L" (links)
gekennzeichnet.
2.
Montieren Sie den rechten
Handgriff (73) an der rechten
hinteren
Verbindungsstange
(82) mit sechs Schrauben (151).
3.
Montieren
Sie
Abdeckungen (162, 163) mit
zwei der vier zuvor entfernten
Schrauben (132).
4.
Wiederholen Sie die Schritte auf
der linken Seite.
HINWEIS
L
Gehen Sie zum Schluss noch einmal sicher, dass alle Schraubverbindungen fest sitzen bevor Sie
das Gerät benutzen.
die
zwei
21
