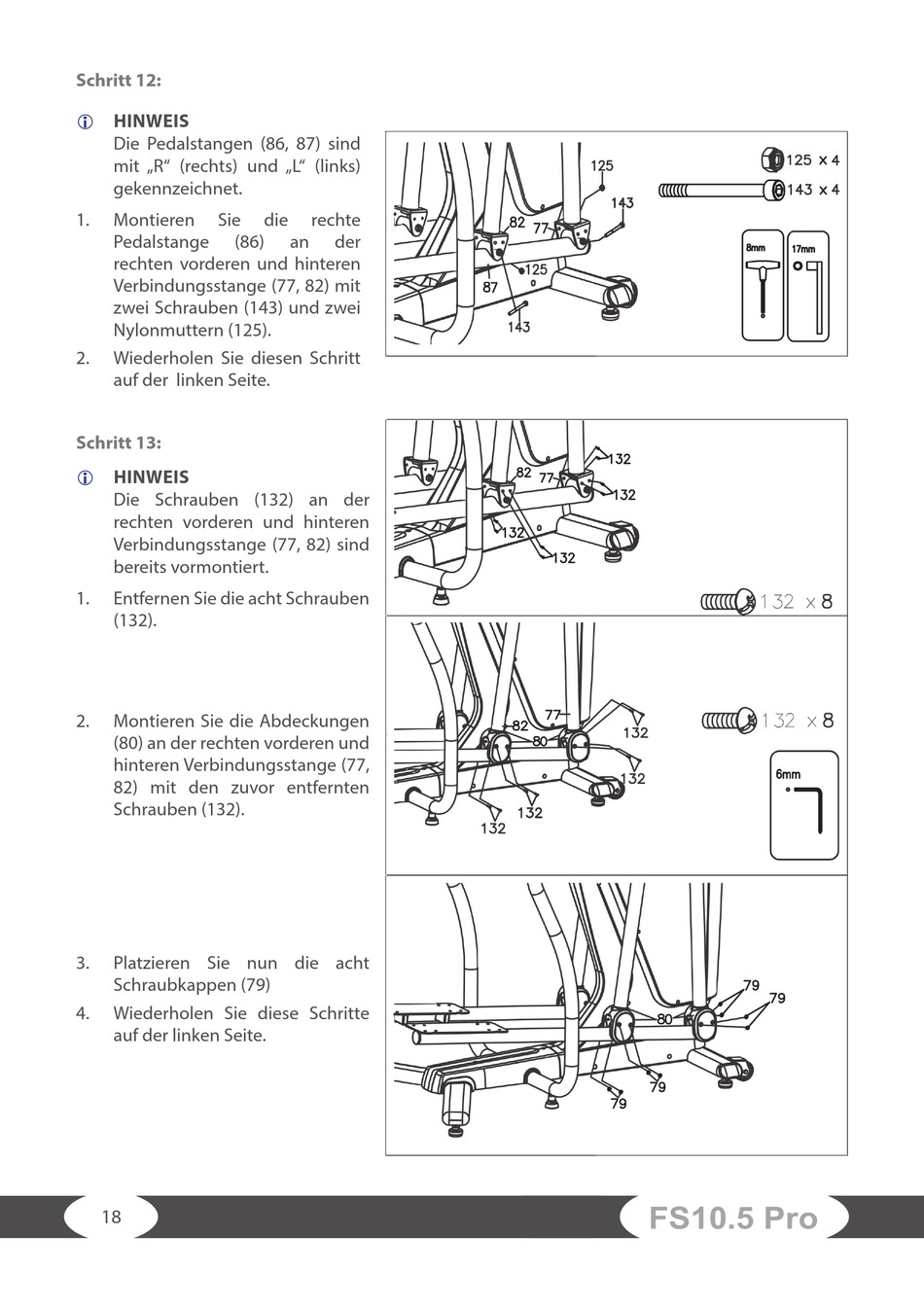

Schritt 12:
HINWEIS
L
Die Pedalstangen (86, 87) sind
mit „R" (rechts) und „L" (links)
gekennzeichnet.
1.
Montieren
Sie
Pedalstange
(86)
rechten vorderen und hinteren
Verbindungsstange (77, 82) mit
zwei Schrauben (143) und zwei
Nylonmuttern (125).
2.
Wiederholen Sie diesen Schritt
auf der linken Seite.
Schritt 13:
HINWEIS
L
Die Schrauben (132) an der
rechten vorderen und hinteren
Verbindungsstange (77, 82) sind
bereits vormontiert.
1.
Entfernen Sie die acht Schrauben
(132).
2.
Montieren Sie die Abdeckungen
(80) an der rechten vorderen und
hinteren Verbindungsstange (77,
82) mit den zuvor entfernten
Schrauben (132).
3.
Platzieren Sie nun die acht
Schraubkappen (79)
4.
Wiederholen Sie diese Schritte
auf der linken Seite.
18
die
rechte
an
der
FS10.5 Pro
