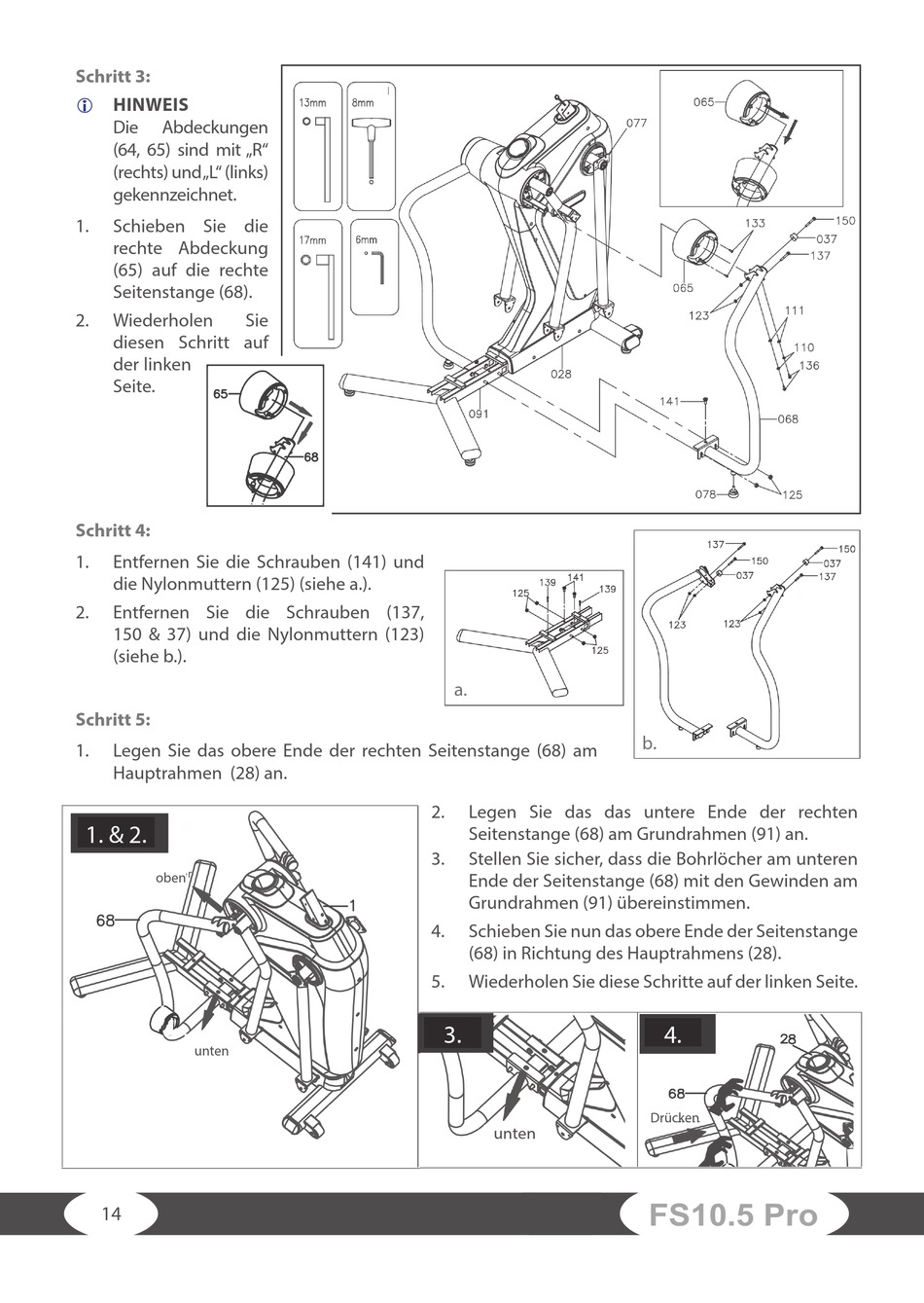

Schritt 3:
HINWEIS
L
Die
Abdeckungen
(64, 65) sind mit „R"
(rechts) und „L" (links)
gekennzeichnet.
1.
Schieben Sie die
rechte Abdeckung
(65) auf die rechte
Seitenstange (68).
2.
Wiederholen
Sie
diesen Schritt auf
der linken
Seite.
Schritt 4:
1.
Entfernen Sie die Schrauben (141) und
die Nylonmuttern (125) (siehe a.).
2.
Entfernen Sie die Schrauben (137,
150 & 37) und die Nylonmuttern (123)
(siehe b.).
Schritt 5:
1.
Legen Sie das obere Ende der rechten Seitenstange (68) am
Hauptrahmen (28) an.
1. & 2.
oben
unten
14
2.
Legen Sie das das untere Ende der rechten
Seitenstange (68) am Grundrahmen (91) an.
3.
Stellen Sie sicher, dass die Bohrlöcher am unteren
Ende der Seitenstange (68) mit den Gewinden am
Grundrahmen (91) übereinstimmen.
4.
Schieben Sie nun das obere Ende der Seitenstange
(68) in Richtung des Hauptrahmens (28).
5.
Wiederholen Sie diese Schritte auf der linken Seite.
3.
unten
4.
Drücken
FS10.5 Pro
