Inhaltszusammenfassung für Taurus FX9.9

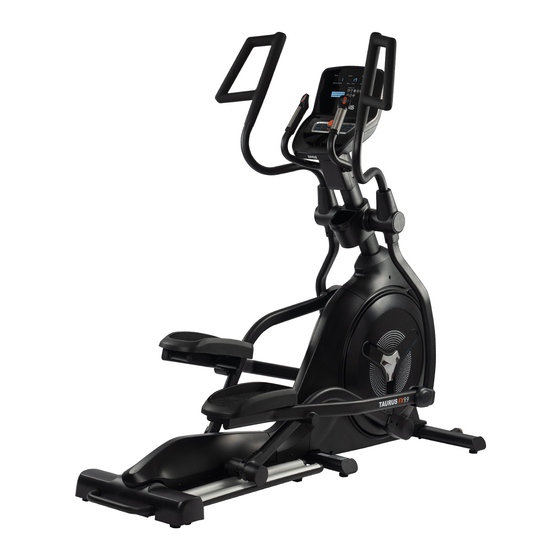

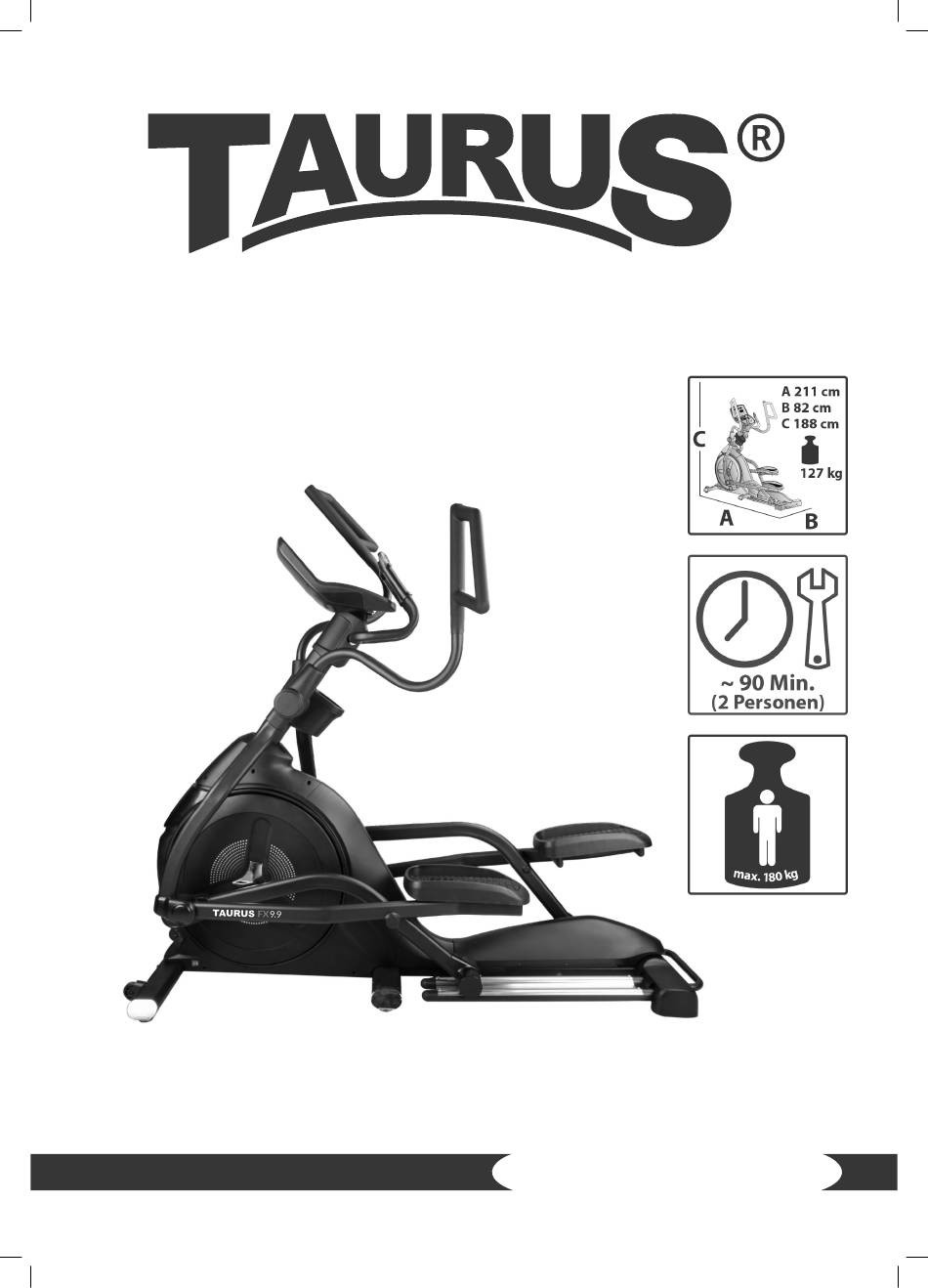

- Seite 1 Montage- und Bedienungsanleitung TF-FX99.01.02 Ellipsentrainer FX9.9 TF-FX9.9...
- Seite 2 FX9.9...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis ALLGEMEINE INFORMATIONEN Technische Daten Persönliche Sicherheit Elektrische Sicherheit Aufstellort MONTAGEANLEITUNG Allgemeine Hinweise Lieferumfang Aufbau BEDIENUNGSANLEITUNG Konsolenanzeige Tastenfunktionen Gerät einschalten Standby-Modus MANUAL (Manuelle Programme) 3.5.1 Quick-Start Programm 3.5.2 Zielprogramme PROGRAM (Profilprogramme) USER (Benutzerdefiniertes Programm) H.R.C. (Herzfrequenzgesteuerte Programme) WATT (Wattprogramm) 3.10 RECOVERY (Erholungsfunktion) 3.11 BODY FAT (Körperfettmessung) 3.12 Bluetooth und Fitness-Apps LAGERUNG UND TRANSPORT... - Seite 4 ZUBEHÖR-EMPFEHLUNG ERSATZTEILBESTELLUNG Seriennummer und Modellbezeichnung Teileliste Explosionszeichnung GARANTIE KONTAKT FX9.9...
-
Seite 5: Haftungsausschluss
Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Qualitäts-Trainingsgerät der Marke Taurus entschieden haben. Taurus bietet Sport- und Fitnessgeräte für den gehobenen Heimsport und die Ausstattung von Fitness-Studios und Geschäftskunden. Der Fokus liegt bei Taurus Fitnessgeräten auf dem, worauf es beim Sport ankommt: maximale Performance! Daher werden die Geräte in enger Absprache mit... -
Seite 6: Zu Dieser Anleitung
GEFAHR ⚠ Dieser Hinweis steht für mögliche schädliche Situationen, die bei Zuwiderhandlung zu schwersten Verletzungen oder zum Tode führen! HINWEIS Dieser Hinweis steht für weitere nützliche Informationen. Bewahren Sie diese Anleitung zur Information, für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf! FX9.9... -
Seite 7: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Technische Daten LCD - Anzeige von: Trainingszeit in Min. Geschwindigkeit in km/h Trainingsstecke in km Kalorien in kcal Steigung in % Herzfrequenz (bei Verwendung von Handpulssensoren oder Brustgurt) Umdrehungen pro Minute Watt Bremssystem: Elektromagnetische Induktionsbremse Widerstandsstufen: Wattleistung: 50 - 500W Benutzerspeicher: Programme insgesamt: Quick-Start Programme:... -
Seite 8: Persönliche Sicherheit
Kabel keine potentielle Stolpergefahr darstellt. Achten Sie darauf, dass sich niemand während des Trainings im Bewegungsbereich des Gerätes befindet, um Sie und andere Personen nicht zu gefährden. ࣑ ACHTUNG Es dürfen keine Gegenstände jedweder Art in die Öffnungen des Gerätes gesteckt werden. FX9.9... -
Seite 9: Elektrische Sicherheit
Elektrische Sicherheit ⚠ GEFAHR Um die Gefahr eines Stromschlags zu verringern, ziehen Sie nach Beendigung des Trainings, vor Aufbau oder Abbau des Gerätes sowie vor der Wartung bzw. Reinigung den Stecker des Gerätes aus der Steckdose. Ziehen Sie dabei nicht am Kabel. ⚠... -
Seite 10: Montageanleitung
Um Beschädigungen am Gerät und dem Boden zu vermeiden, nehmen Sie den Aufbau auf einer Unterlegmatte oder dem Verpackungskarton vor. HINWEIS Um den Aufbau so einfach wie möglich zu gestalten, können bereits einige zu verwendende Schrauben und Muttern vormontiert sein. Führen Sie die Montage des Gerätes idealerweise an dem späteren Aufstellort durch. FX9.9... -
Seite 11: Lieferumfang
Lieferumfang Der Lieferumfang besteht aus den nachfolgend dargestellten Teilen. Prüfen Sie zu Beginn, ob alle zum Gerät gehörenden Teile und Werkzeuge im Lieferumfang enthalten sind und ob Schäden vorliegen. Bei Beanstandungen ist unmittelbar der Vertragspartner zu kontaktieren. ⚠ VORSICHT Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, darf der Aufbau nicht vorgenommen werden. -
Seite 12: Aufbau
Montieren Sie den hinteren Standfuß mit der M8*1.25*55L Gleitschiene (155) am Hauptrahmen (1) mit M8*1.25*55L acht Unterlegscheiben (51), acht Federscheiben M8*1.25*35L (4), vier Sechskantschrauben (147) vier M8*1.25*35L Sechskantschrauben (148) und ziehen Sie die D15.4*D8.2*2T Schrauben handfest an. D15.4*D8.2*2T D25*D8.5*2T D25*D8.5*2T step1 step1 FX9.9... - Seite 13 Schritt 2: Montage des Konsolenmastes Verbinden Sie das mittlere Konsolenkabel (101) mit dem unteren Konsolenkabel (102). Verbinden Sie das mittlere Signalkabel (178) mit dem unteren Signalkabel (179). ࣑ ACHTUNG Achten Sie bei dem nachfolgenden Schritt darauf die Kabel nicht einzuklemmen. Montieren Sie den Konsolenmast (11) am Hauptrahmen (1) mit vier Unterlegscheiben (7), vier Federscheiben (4) und vier Schrauben (119) und ziehen Sie die Schrauben handfest an.
- Seite 14 Schritt 3: Montage der Pendelarme Montieren Sie den linken Pendelarm (12L) am Konsolenmast (11) mit zwei Inbusschrauben (6). Montieren Sie den rechten Pendelarm (12R) am Konsolenmast (11) mit zwei Inbusschrauben (6). Ziehen Sie die Schrauben handfest an. M8*1.25*20L step3 FX9.9...
- Seite 15 Schritt 4: Montage der Pedalkomponenten Montieren Sie den rechten und linken Pedalarm (14R/14L) an beiden Seiten des Hauptrahmens (1) mithilfe von je zwei Unterlegscheiben (73), einer Inbusschraube (72) und einer Sicherungsmutter (74) (siehe Abb. 4-1). Montieren Sie die rechte und linke Pedalhalterung (15R/15L) an den jeweiligen Pendelarmen (12R/12L) mithilfe von je zwei Unterlegscheiben (73), einer Inbusschraube (72) und einer Sicherungsmutter (74) (siehe Abb.
- Seite 16 Montieren Sie die rechte und linke Griffstange (13R/13L) am rechten und linken Pendelarm (12R/12L) mit je drei Wellscheiben (9), drei Inbusschrauben (8) und drei Sicherungsmuttern (10) (siehe Abb. 5-1 und 5-2) und ziehen Sie die Schrauben handfest an. M8*1.25*50L D22*D8.5*1.5T M8*1.25*8T step5 FX9.9...
- Seite 17 Schritt 6: Montage der Konsole Verbinden Sie das obere Konsolenkabel (100) mit dem mittleren Konsolenkabel (101) (siehe Abb. 6-1) Verbinden Sie das erste obere Kabel für die Schnelltasten (106) mit dem ersten unteren Kabel für die Schnelltasten (108) und das zweite obere Kabel für die Schnelltasten (107) mit dem zweiten unteren Kabel für die Schnelltasten (109) (siehe Abb.
- Seite 18 Montieren Sie die Radabdeckung (63) an beiden Seiten des Gerätes mit je zwei Schrauben (97) (siehe Abb. 7-6) und ziehen Sie die Schrauben handfest an. Montieren Sie die Achsenabdeckung (71) an beiden Achsen mit je zwei Schrauben (97) (siehe Abb. 7-7) und ziehen Sie die Schrauben handfest an. FX9.9...
- Seite 19 ST4.2*15L M5*0.8*12L step7...
- Seite 20 Gerät mit ausreichend Strom versorgt wird. Technische Fehler können die step8 Folge sein. Verbinden Sie den Netzstecker (117) mit dem Gerät und stecken Sie den Netzstecker (117) in eine Steckdose, die den Vorgaben in dem Kapitel zur elektrischen Sicherheit entsprechen. FX9.9...
-
Seite 21: Bedienungsanleitung
BEDIENUNGSANLEITUNG HINWEIS Machen Sie sich vor Trainingsbeginn mit allen Funktionen und Einstellmöglichkeiten des Gerätes vertraut. Lassen Sie sich die ordnungsgemäße Verwendung dieses Produktes von einem Fachmann erläutern. Konsolenanzeige ANZEIGE BESCHREIBUNG Anzeige der Trainingszeit (0:00-99:59) TIME Zielzeit mit Encoder (Drehknopf ) einstellen (0:00-99:00) in 1-Min.-Schritten SPEED Anzeige der derzeitigen Trainingsgeschwindigkeit (max. -
Seite 22: Tastenfunktionen
BODY FAT Körperfettanteil testen RECOVERY Erholungsstatus der Herzfrequenz testen Im Einstellungs- oder Auswahlmodus drücken, um zum anfänglichen RESET Trainingsmodus zurückzukehren. Für Neustart der Konsole, 2 Sekunden gedrückt halten START/STOP Training starten/stoppen INCLINE DOWN Steigungslevel verringern INCLINE UP Steigunglevel erhöhen FX9.9... -
Seite 23: Gerät Einschalten
Gerät einschalten Sobald Sie das Gerät ans Stromnetz anschließen, startet die Konsole automatisch. Sämtliche Segmente leuchten hierbei auf. Wählen Sie ein Benutzerprofil (U1 - U4) aus. Geben Sie Ihr Geschlecht (SEX), Alter (AGE), Körpergröße (HEIGHT) und Gewicht (WEIGHT) ein. Sie werden in das Hauptmenü weitergeleitet Im Hauptmenü... -
Seite 24: Manual (Manuelle Programme)
Während des Trainings besteht die Möglichkeit das Widerstandslevel mit dem Encoder anzupassen. Der eingestellte Wert wird runter, die anderen Werte hochgezählt. Um das Programm zu pausieren, drücken Sie die START/STOP-Taste erneut. Um das Programm zu beenden, drücken Sie die RESET-Taste. FX9.9... -
Seite 25: Program (Profilprogramme)
Training in Abhängigkeit mehrerer Zielwerte Wählen Sie im Hauptmenü das Programm MANUAL aus und bestätigen Sie die Auswahl durch einmaliges Drücken auf den Encoder. Legen Sie den gewünschten Zielwert für Zeit, Kalorien, Strecke und/oder Herzfrequenz mit dem Encoder fest und bestätigen Sie den Wert durch einmaliges Drücken auf den Encoder. ⚠... - Seite 26 FX9.9...
-
Seite 27: User (Benutzerdefiniertes Programm)
USER (Benutzerdefiniertes Programm) Im benutzerdefiniertem Programm stehen Ihnen 16 Segmente zur Verfügung. Wählen Sie im Hauptmenü das Programm USER aus und bestätigen Sie die Auswahl durch einmaliges Drücken auf den Encoder. Legen Sie die Widerstandswerte für die einzelnen Segmente fest und bestätigen Sie jeden Wert durch einmaliges Drücken auf den Encoder. -
Seite 28: Herzfrequenzgesteuerte Programme)
Handpulssensoren oder verwenden Sie alternativ einen optionalen Brustgurt. Während des Trainings wird die derzeitige Herzfrequenz angezeigt. HINWEIS Wenn keine Herzfrequenz empfangen wird, zeigt das Display: Um das Programm zu pausieren, drücken Sie die START/STOP-Taste erneut. Um das Programm zu beenden, drücken Sie die RESET-Taste. FX9.9... -
Seite 29: Watt (Wattprogramm)
WATT (Wattprogramm) Wählen Sie im Hauptmenü das Programm WATT aus und bestätigen Sie die Auswahl durch einmaliges Drücken auf den Encoder. Legen Sie mit dem Encoder einen Wert fest und bestätigen Sie den Wert durch einmaliges Drücken auf den Encoder. HINWEIS Der voreingestellte Wert beträgt 120. -
Seite 30: Body Fat (Körperfettmessung)
Sie erneut die BODY FAT-Taste. Nach Abschluss des Tests werden Ihnen die Werte für den Fettanteil (FAT%) und Ihr BMI angezeigt. HINWEIS Sollten der Wert für den Körperfettanteil nicht im Bereich 5%-50% liegen, zeigt das Display den Fehlercode E-4. FX9.9... -
Seite 31: Bluetooth Und Fitness-Apps
3.12 Bluetooth und Fitness-Apps Die Konsole dieses Fitnessgeräts ist mit einer Bluetooth-Schnittstelle ausgestattet. Um Trainingsapps zu nutzen, müssen Sie zunächst das Gerät und Ihr Mobilgerät (Tablet oder Smartphone) koppeln. Schalten Sie dazu Bluetooth an Ihrem Mobilgerät an und wählen Sie Ihr Fitnessgerät. Den Namen Ihres Gerätes finden Sie auf einem kleinen Aufkleber auf der Rückseite der Konsole. -
Seite 32: Lagerung Und Transport
Stellen Sie sich hinter das Gerät und heben Sie es an, bis das Gewicht auf die Transportrollen verlagert ist. Anschließend können Sie das Gerät leicht an eine neue Position schieben. Für weitere Transportstrecken sollte das Gerät abgebaut und sicher verpackt werden. Wählen Sie den neuen Standort unter Beachtung der Anweisungen im Abschnitt 1.4 dieser Bedienungsanleitung. FX9.9... -
Seite 33: Fehlerbehebung, Pflege Und Wartung
FEHLERBEHEBUNG, PFLEGE UND WARTUNG Allgemeine Hinweise ⚠ WARNUNG Nehmen Sie keine unsachgemäßen Veränderungen am Gerät vor. VORSICHT ⚠ Beschädigte oder abgenutzte Bauteile können Ihre Sicherheit und die Lebensdauer des Geräts beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlissene Bauteile sofort aus. Wenden Sie sich in einem solchen Fall an den Vertragspartner. Bis zur Instandsetzung darf das Gerät nicht weiter benutzt werden. -
Seite 34: Fehlercodes Und Fehlersuche
Geräten abgegeben werden. Nähere Informationen erhalten Sie bei der zuständigen Entsorgungsstelle Ihrer Gemeindeverwaltung. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze der Umwelt. FX9.9... -
Seite 35: Zubehör-Empfehlung
ZUBEHÖR-EMPFEHLUNG Um Ihr Trainingserlebnis noch angenehmer, effektiver und schöner zu gestalten, empfehlen wir Ihnen, Ihr Fitnessgerät um passendes Zubehör zu ergänzen. Das kann zum Beispiel eine Bodenmatte sein, die Ihr Fitnessgerät sicherer stehen lässt und auch den Boden vor herabfallendem Schweiß schützt, das können aber auch zusätzliche Handläufe bei einigen Laufbändern sein oder Silikonspray, um bewegliche Teile gut in Schuss zu halten. -
Seite 36: Ersatzteilbestellung
Model no./Modell Nr.: Standard/Norm: Maximum weight/max. Benutzergewicht: Class/Klasse: Date/Datum: Sport-Tiedje GmbH, Flensburger Str. 55, 24837 Schleswig MADE IN Serial nº.: Tragen Sie die Seriennummer in das entsprechende Feld ein. Seriennummer: Marke / Kategorie: Taurus / Cross-/Ellipsentrainer Modellbezeichnung: FX9.9 Artikelnummer: TF-FX9.9 FX9.9... -
Seite 37: Teileliste
Teileliste Bezeichnung (ENG) Hrst. Teilenummer Spezifikation Anz. main frame 747S1-3-1000-J0 front stabilizer 747S0-3-2100-J0 hex bolt M8*1.25*120L,8.8 50108-5-0120-F5 spring washer D15.4xD8.2x2T 55108-2-1520-FA hex bolt M8*1.25*70L,8.8 50108-5-0070-F4 allen bolt M8*1.25*20L,8.8 54008-5-0020-F0 flat washer D16*D8.5*1.2T 55108-1-1612-FA allen bolt M8*1.25*50L,8.8 50308-5-0050-F3 curved washer D22xD8.5x1.5T 55108-3-2215-FA anti-loose nut... - Seite 38 75000-6-2781-00 hex bolt M8*1.25*20L 50108-2-0020-U0 flat washer D25*D8.5*2T 55108-1-2520-FA buffer D27*D8.2*2.5T 739S0-6-1081-B0 sleeve D30*D25.2*45L 747S0-6-2707-00 fixing nut M25*1.5*32*6T 75000-6-2807-N0 allen screw M6*1.0*10L,8.8 54006-5-0010-F0 flat washer D28*D6.5*2T 55106-1-2820-FA allen screw M6*1.0*15L,8.8 54006-5-0015-D0 flat washer D13*D6.5*1.0T 55106-1-1310-NA spring washer D10.5*D6.1*1.3T 55106-2-1013-NA FX9.9...
- Seite 39 movable axle D25*180.5L 747S0-6-3771-00 moving wheel D70*43 73800-6-3886-B3 bearing 6002 ZZ 58006-6-1032-00 moving wheel cover 162*136.2*87 747S0-6-3897-B0 front handlebar protective 240.5*127.8*59 747S0-6-3780-B0 cover(black) rear handlebar protective 240.5*127.8*50 747S0-6-3781-B0 cover(black) bearing #6004ZZ 58006-6-1017-00 sleeve(2) D25.4*D20.2*44L 747S0-6-2788-00 front foot cover (left)(black) 152.3*91.1*46.7 747S0-6-3775-B0 front foot cover (right)(black) 152.3*91.1*60...
- Seite 40 337.6*225.5*58.4 747S0-6-2529-B0 allen bolt M8*1.25*25L,8.8 54008-5-0025-F0 allen bolt M8*1.25*40L,8.8 50308-5-0040-F3 transporting wheel D70.5*23 84302-6-2175-00 bushing D22.2*D8.2*7T 58002-6-1099-00 cross screw M3*0.5*30L 54203-2-0030-F0 cross screw M3*0.5*12L 54203-2-0012-F0 oval square 30*60*15 55315-3-3060-B8 buffer D21*D8.2*2.5T 747S0-6-1081-B0 spacer D19*D15.2*25.5L 747S0-6-3892-00 cross screw M6*1*15L 52606-2-0015-F0 FX9.9...
- Seite 41 oval square 25*50*28L,1.5T tube 55328-3-2550-B1 square cap D50.8*15 55350-1-0015-B8 rear cover 766.7*169.6*144.3 747A2-6-4514-B0 D6*26.5*7.7 71600-6-4586-60 cross screw ST4*1.41*12L 52804-2-0012-F0 rear stabilizer welding set 747A2-3-2112-J0 hex bolt M8*1.25*55L,8.8 50108-5-0055-F3 hex bolt M8*1.25*35L,8.8 50108-5-0035-F3 buffer D20*10L*M8*1.25 55308-4-0010-BB bushing D19.15x(D25.6x32) 58002-6-1051-B0 xL(17+3) allen bolt M8*1.25*20L,8.8 50308-5-0020-UF0...
-
Seite 42: Explosionszeichnung
Explosionszeichnung FX9.9... -
Seite 43: Garantie
GARANTIE Trainingsgeräte von Taurus® unterliegen einer strengen Qualitätskontrolle. Sollte ein bei uns gekauftes Fitnessgerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren aufgeführten Kundendienst zu wenden. Gerne stehen wir Ihnen telefonisch über die Technik-Hotline zur Verfügung. -
Seite 44: Garantiebedingungen
Wir wissen, wie wichtig Ihnen als Nutzer des Trainingsgerätes die schnelle und unkomplizierte Problembehebung ist, damit Sie ohne große Unterbrechungen mit Freude trainieren können. Darum sind auch wir an einer schnellen und unbürokratischen Lösung Ihrer Anfrage interessiert. Halten Sie daher bitte Ihre Kundennummer sowie die Seriennummer des defekten Gerätes bereit. FX9.9... -
Seite 45: Kontakt
KONTAKT TECHNIK TECHNIK & SERVICE TECHNIK & SERVICE �� �� �� +49 4621 4210-900 80 90 16 50 +33 (0) 172 770033 +49 4621 4210-945 +49 4621 4210-933 �� +49 4621 4210-698 �� �� info@fitshop.dk service-france@fitshop.fr �� technik@sport-tiedje.de �� �� Mo - Fr 08:00 18:00... -
Seite 46: Webshop Und Social Media
Eigenentwicklungen und umfangreiche Serviceleistungen, z. B. einen Aufbauservice eine sportwissenschaftliche Beratung vor und nach dem Kauf. Dafür beschäftigt das Unternehmen zahlreiche Sportwissenschaftler, Fitnesstrainer und Leistungssportler. Besuchen Sie uns doch auch auf unseren Social Media Kanälen oder unserem Blog! FX9.9... - Seite 48 Ellipsentrainer FX9.9...
