3.2.3. Digitaler Ausgang AL2

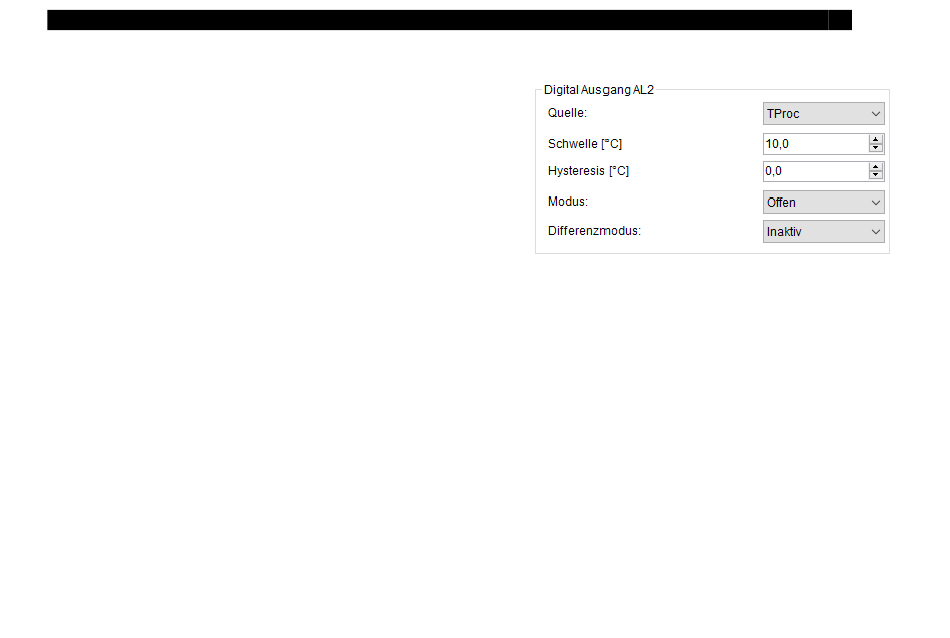

Die Elektronikbox verfügt über einen AL2 Pin, der
unter Digital Ausgang AL2 als Open-collector
Ausgang (24 V/ 50 mA) konfiguriert werden kann.
Als Quelle kann T
Proc
werden.
Unter Schwelle wird der Schwellwert für die
Auslösung des Alarms festgelegt.
Hysterese: Einstellung der minimalen Hysterese
Mit der Auswahl Offen/ Geschlossen unter Modus wird der Ausgang als High- oder Low-Alarm definiert.
Differenzmodus: Mit Aktivierung wird für den Alarm-Schwellwert kein Absolutwert, sondern die Differenz
Prozesstemperatur-Umgebungstemperatur (TProc-TUmg) verwendet.
, T
oder T
ausgewählt
Int
Box
-
