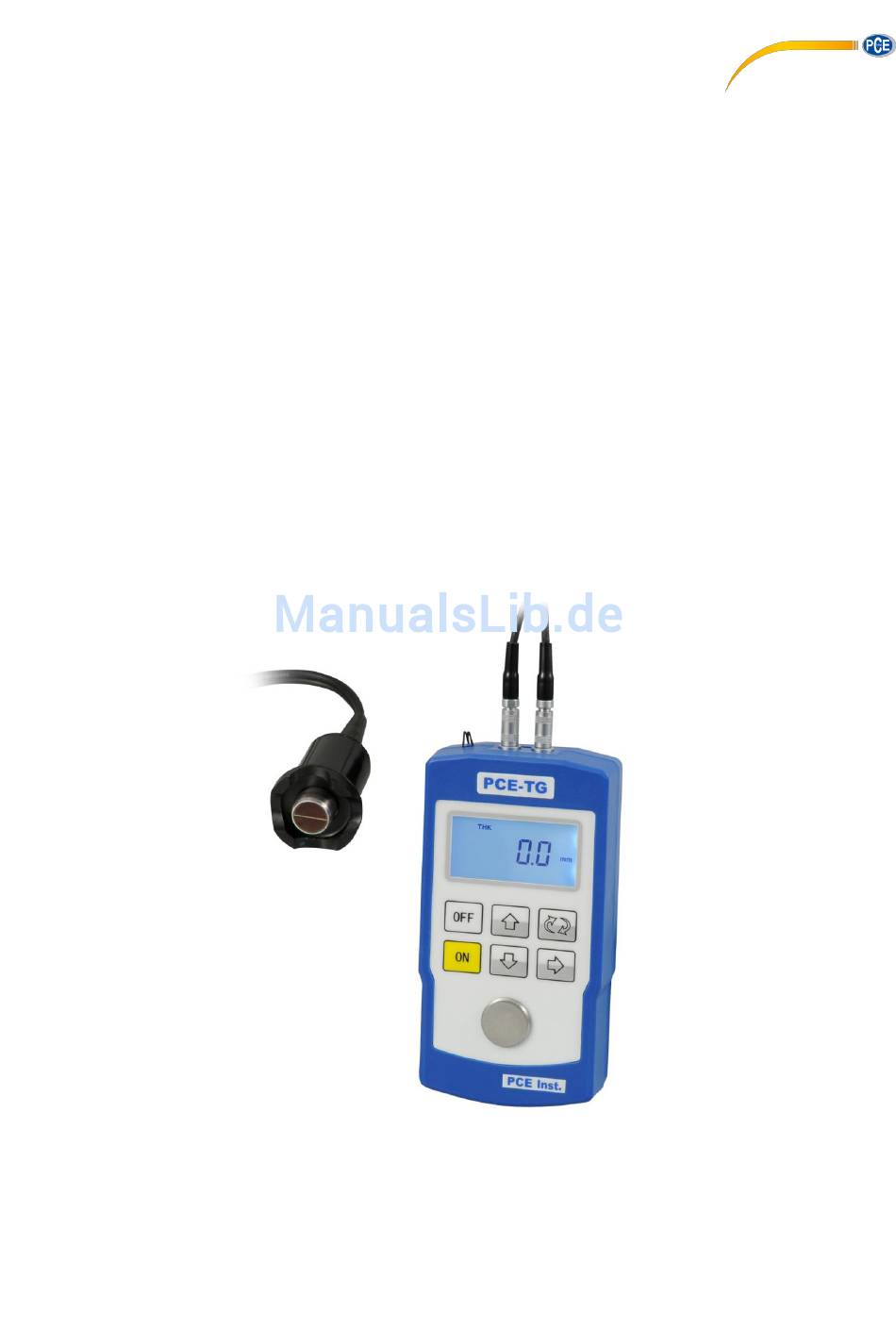

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Materialdickenmessgerät PCE-TG1XX Version 1.2 18.09.2017...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................3 Spezifikationen ......................4 Gerätebeschreibung ....................5 Kalibrierung ......................5 Einstellung der Schallgeschwindigkeit ..............6 Messung ........................6 Spezielle Prüfsonden ...................... 6 Schallgeschwindigkeitstabelle für verschiedene Materialien ........7 Hinweise für den Benutzer .................. -
Seite 3: Einleitung
Wenn Sie die Materialstärke in Engstellen erfassen möchten, können Sie den schwarzen Adapterkopf auch kurzzeitig abschrauben, sodass nur der tatsächliche Sensorkopf zum Einsatz kommt (DRM = 10 mm). Das Messgerät wird kalibriert geliefert. Lieferumfang 1 x Materialstärkenmeter PCE-TG1XX 1 x Prüfkopf an 1m Kabel 1 x Batterie 1 x Tube Koppelgel... -
Seite 4: Spezifikationen
Das Gerät sollte nur mit einem feuchten Tuch gereinigt werden. Keine Scheuermittel oder lösemittelhaltige Reinigungsmittel verwenden Das Gerät darf nur mit dem von PCE Deutschland angebotenen Zubehör oder gleichwertigem Ersatz verwendet werden Vor jedem Einsatz dieses Messgerätes, bitte das Gehäuse auf sichtbare Beschädigungen überprüfen. -
Seite 5: Gerätebeschreibung

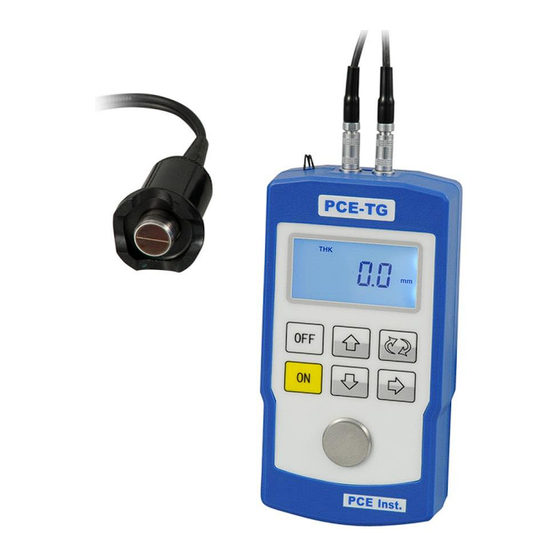

BETRIEBSANLEITUNG Gerätebeschreibung Gerät (1) Sondenkopf (2) Sondenanschlüsse (3) Display (4) Bedientasten (5) Kalibrierblock Bedientasten ON: Gerät einschalten OFF: Gerät ausschalten Pfeil hoch/runter/rechts: Die Pfeiltasten dienen der Anwahl der Dezimalstelle und der Einstellung der Schallgeschwindigkeit Umschalttaste: von normalem Messmodus auf Kalibriermodus auf Auswahl der Schallgeschwindigkeit umschalten LCD-Anzeige (Symbole im Display) THK (Thickness): Materialdickenmessung... -
Seite 6: Einstellung Der Schallgeschwindigkeit
Die Umschalttaste so lange drücken, bis CAL 0.0 im LCD erscheint. Den Prüfkopf auf den runden Stahlblock (3 mm dick) fest aufdrücken. Zuvor etwas Koppel-Gel auf den Stahlblock geben. Sobald auf der Anzeige 3.0 mm erscheint, ist die Kalibrierung erfolgt und das Gerät schaltet automatisch in den Modus der Dickenmessung um (THK). -
Seite 7: Schallgeschwindigkeitstabelle Für Verschiedene Materialien
BETRIEBSANLEITUNG Schallgeschwindigkeitstabelle für verschiedene Materialien Die folgende Tabelle gibt die Schallgeschwindigkeiten einiger Materialien an. Sie sollen nur als Anhalt dienen. Die tatsächlichen Schallgeschwindigkeiten dieser Materialien können infolge von Material- zusammensetzung, Porositäten und Temperaturen abweichen. Darum ist es erforderlich, die genaue Schallgeschwindigkeit an einem Stück des betreffenden Materials mit dem Messgerät zu ermitteln. -
Seite 8: Hinweise Für Den Benutzer
Hinweise für den Benutzer Messungen mit Kontaktprüfköpfen Für die meisten Materialien liefert die Kontaktmethode die günstigste Übertragung des Ultraschalls vom Prüfkopf zum Teststück. Immer wenn es die Forderungen der Dickenmessungen gestatten, sollte die Messmethode mit Kontaktprüfköpfen angewendet werden. Die Kontakt-Messmethode kann generell angewendet werden, wenn die geringste Dicke nicht kleiner als 0,8 mm in Kunststoff oder ca. -
Seite 9: 10 Wartung Und Reinigung
BETRIEBSANLEITUNG 10 Wartung und Reinigung Warnung: Um Fehlmessungen und daraus resultierende Verletzungen zu verhindern, wechseln Sie die Batterien sobald das Batteriesymbol erscheint. Bei unzureichender Batteriespannung erfolgt die Anzeige eines Batteriesymbols im Display. In diesem Fall wechseln Sie die beiden AA-Batterien umgehend, um Fehlmessungen und daraus resultierende Gefahren zu vermeiden.
