10.3

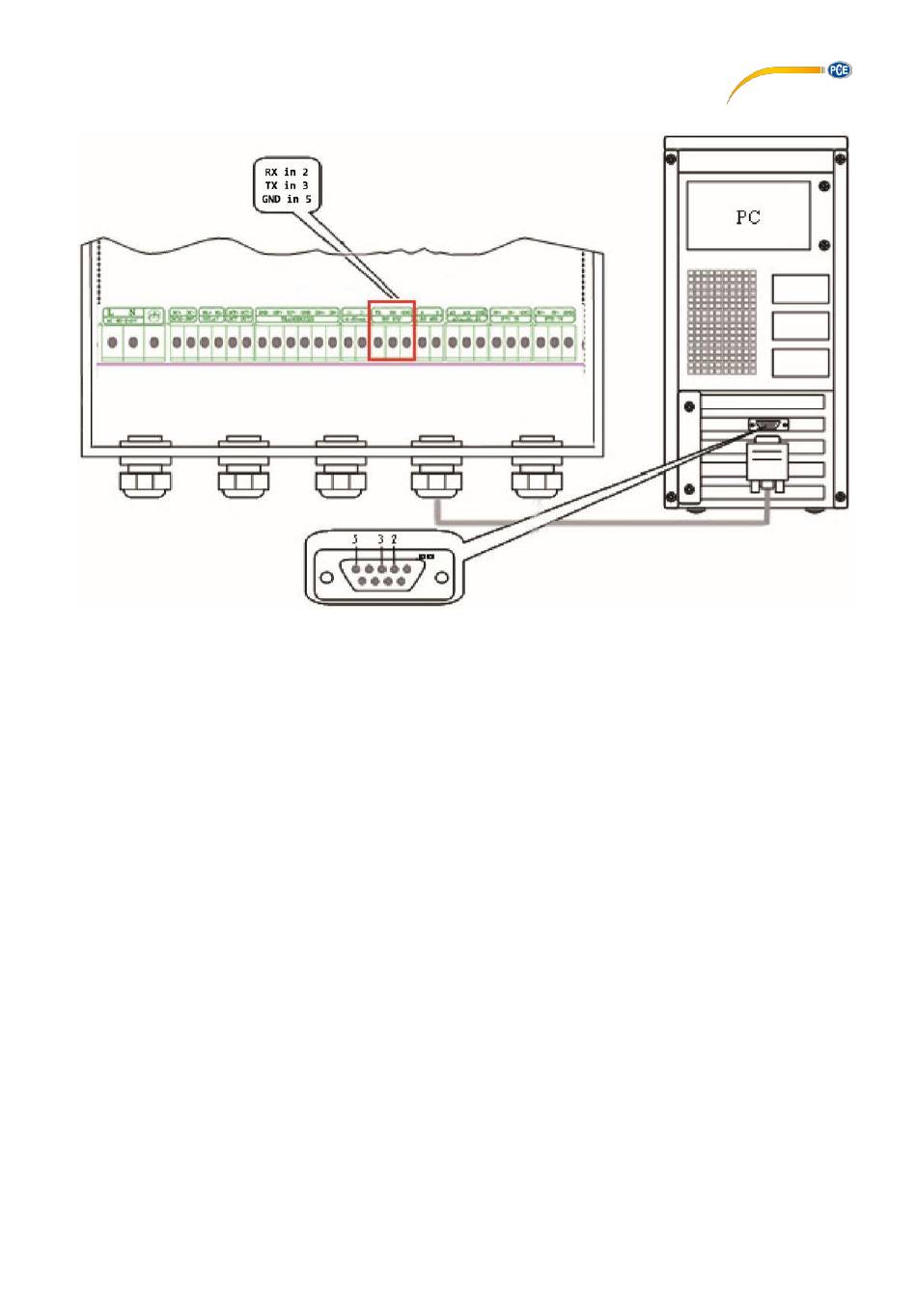

Direkte Verbindung über RS232 mit dem Host-Gerät
10.4
Kommunikationsprotokolle und deren Verwendung
Der Durchflussmesser unterstützt diese drei Kommunikationsprotokolle: FUJI-Protokoll,
MODBUS-C-Protokoll, MODBUS-I-Protokoll.
10.4.1
HL-Protokoll
Das Host-Gerät fordert den Durchflussmesser zur Antwort auf, indem es einen Befehl sendet. Die
Baudrate der asynchronen Kommunikation (Primärstation: Computersystem; Sekundärstation:
Ultraschall-Durchflussmesser) beträgt im Allgemeinen 9600 BPS. Ein einzelnes Byte hat das
Datenformat (10 Bit): ein Startbit, ein Stoppbit und 8 Datenbits, Prüfbit: keines. Eine
Datenzeichenfolge wird verwendet, um grundlegende Befehle auszudrücken und ein
Wagenrücklauf (ENTER) wird verwendet, um das Ende eines Befehls auszudrücken. Ein
Merkmal ist, dass die Datenzeichenfolge flexibel ist. Die Reihenfolge gilt sowohl für RS232 als
auch für RS485. Häufig verwendete Befehle sind in der folgenden Tabelle aufgelistet:
