PCE Instruments PCE-VT 3900 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für PCE-VT 3900:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
User Manual
PCE-VT 3800/3900 Vibrationsmessgerät | Vibration Meter
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 10 Mai 2021
v1.0
© PCE Instruments

Werbung

loading

Verwandte Anleitungen für PCE Instruments PCE-VT 3900

Inhaltszusammenfassung für PCE Instruments PCE-VT 3900

  • Seite 1 PCE-VT 3800/3900 Vibrationsmessgerät | Vibration Meter User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 10 Mai 2021 v1.0 © PCE Instruments...
  • Seite 2 Stromversorgung ......................9 Inbetriebnahme ........................ 9 Menü ..................... 10 Messung .........................10 Datenlogger ........................13 Manueller Speicher ......................14 Routenmessung (nur PCE-VT 3900) ................14 FFT (nur PCE-VT 3900) ....................15 Drehzahlmessung (nur PCE-VT 3900) ................15 Kalibrierung ........................16 Einstellungen ........................17 Bedienungsanleitung .......................19 5.10 Info ..........................19 Messen ....................
  • Seite 3 Messung .........................22 Routenmessung (nur PCE-VT 3900) ..........22 Route starten ........................23 Route vorzeitig beenden oder unterbrechen ..............25 Daten anzeigen .......................26 Daten löschen .........................26 FFT (nur PCE-VT 3900) ............... 26 Bedienung und Anzeige ....................26 RPM ..........................28 Speicher ..........................28 10 Drehzahlmessung (nur PCE-VT 3900)..........28 11 PC-Software ..................
  • Seite 4 Power supply ........................38 Preparation ........................38 Menu ..................... 39 Measurement ........................39 Data logger ........................42 Memory ...........................43 Route measurement (PCE-VT 3900 only) ...............43 FFT (PCE-VT 3900 only) ....................44 RPM measurement (PCE-VT 3900 only) .................44 Calibration ........................45 Settings ...........................46 Manual ..........................48 5.10 Info ..........................48 Measurement ..................
  • Seite 5 Measurement ........................51 Route measurement (PCE-VT 3900 only) ......... 51 Start route ........................52 Cancel or interrupt route ....................54 Display data ........................55 Delete data ........................55 FFT (PCE-VT 3900 only) ..............55 Operation and display .....................55 RPM ..........................57 Memory ...........................57 10 RPM measurement (PCE-VT 3900 only)..........57 11 PC software ..................
  • Seite 6 Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments...
  • Seite 7 Systembeschreibung Messgerät Die Vibrationsmessgeräte PCE-VT 3800 und PCE-VT 3900 eignen sich zur Messung und Überwachung von Schwingungen an Maschinenbauteilen. Zu den Messgrößen gehören Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg. Der Messwert für die eingestellte Messgröße kann zwischen RMS-, Peak-, Peak-Peak-Wert und Scheitelfaktor umgeschaltet werden.

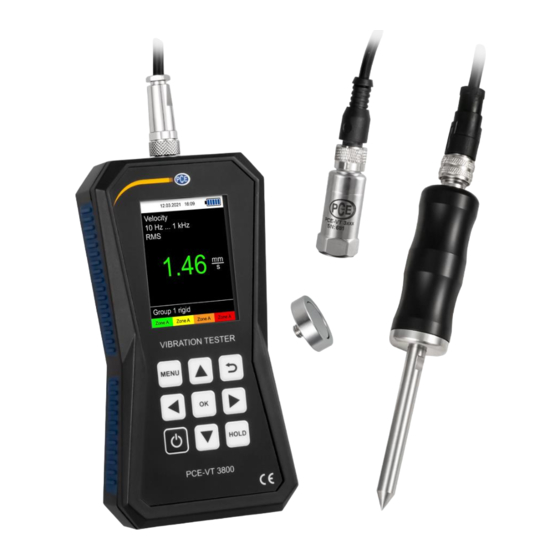

  • Seite 8 Abb. 1 Beschreibung PCE-VT 3800/3900 Sensorbuchse Display Tasten USB-Buchse Sensorkabel Vibrationssensor Magnetadapter © PCE Instruments...
  • Seite 9 - Nach oben navigieren - Nach unten navigieren RECHTS - Nach rechts navigieren LINKS - Nach links navigieren Display (im Messmodus) Datum und Uhrzeit Batteriezustand Messgröße Frequenzfilter Parameter HOLD an/aus Messwert Maximal-Messwert Eingestellte ISO-Gruppe 10. Schwingstärkezone Abb. 2 Display Messmodus © PCE Instruments...
  • Seite 10 50 Speicherplätze (bis zu 43200 Messwerte je Messung) 100 Routen per PC-Software konfigurierbar Routenmessung Pro Route bis zu 100 Maschinen mit jeweils bis zu 100 (Nur PCE-VT 3900) Messpunkten möglich Pro Messpunkt bis zu 1000 Messwerte 2048 FFT Linien FFT Beschleunigung: 10 Hz … 8 kHz (Nur PCE-VT 3900) FFT Geschwindigkeit: 10 Hz …...
  • Seite 11 Ø 29 x 81 mm (PCE-VT 3xxxS SENSOR) 52 g (PCE-VT 3xxx SENSOR) Gewicht (ohne Kabel) 119 g (PCE-VT 3xxxS SENSOR) Lieferumfang • 1 x Vibrationsmessgerät PCE-VT 3800 oder PCE-VT 3900 • 1 x Sensor mit Spiralkabel • 1 x Magnetadapter •...
  • Seite 12 Schwer zugängliche Messstellen können mit der Messspitze PCE- VT-NP erreicht werden. Um eine genaue Messung zu erhalten, sollte die Messspitze möglichst senkrecht auf die Messstelle gesetzt werden. 3.3.4 USB-Netzteil NET-USB-EU Mit Hilfe des USB-Netzteils kann das Messgerät aufgeladen und betrieben werden. © PCE Instruments...
  • Seite 13 Vibrationskalibrator PCE-VC20 / PCE-VC21 Um das Messgerät PCE-VT 3800 / 3900 zu kalibrieren, können die Schwingungskalibratoren PCE-VC20 oder PCE- VC21 verwendet werden. 3.3.6 Instrumentenkoffer PCE-VT CASE Der Instrumentenkoffer dient der sicheren Aufbewahrung und dem Transport des Messgerätes und des Gerätezubehörs. © PCE Instruments...
  • Seite 14 Startbildschirm erscheint. Der Startbildschirm wird für ca. 2 Sek. angezeigt und das Gerät wechselt anschließend in den Messmodus. Um das Gerät auszuschalten, drücken Sie EIN/AUS , bis sich das Display abschaltet. Das folgende Hinweissymbol erscheint auf dem Startbildschirm, falls Uhrzeit und Datum eingestellt werden müssen: © PCE Instruments...
  • Seite 15 Taste können Untermenüs wieder verlassen werden. Das Hauptmenü des PCE-VT 3800 besteht aus den Untermenüs Messung, Datenlogger, Speicher, Einstellungen, Kalibrierung, Betriebsanleitung und Info. Bei dem PCE-VT 3900 gibt es noch zusätzlich die Untermenüs Routenmessung, FFT und Drehzahlmessung. Die Untermenüs werden in den nachfolgenden Kapiteln näher erläutert.
  • Seite 16 Grafik der vier Zonen in der unteren Hälfte des Messbildschirms. Der aktuelle Messwert wird anhand der Auswahl in eine der vier Zonen eingeteilt und entsprechend eingefärbt. Zudem blinkt die entsprechende Zone, um eine schnelle Bewertung des Messwerts anhand der in der Norm definierten Grenzwerte zu ermöglichen. © PCE Instruments...
  • Seite 17 Betriebs- und Nenndrehzahlen ist relativ groß und reicht von −1 −1 120 ������ bis 15.000 ������ • Gruppe 2: Mittelgroße Maschinen mit einer Nennleistung über 15 kW und bis 300 kW; Elektrische Maschinen mit einer Achshöhe 160 mm <H <315 mm © PCE Instruments...
  • Seite 18 Der Datenlogger wird über diesen Menüpunkt gestartet. Dies führt zum Datenloggerbildschirm, auf welchem die aktuellen Messparameter, der Messwert und die Datenloggereinstellungen angezeigt werden. Für den Datenlogger werden die gleichen Einstellungen wie für den regulären Messmodus verwendet, welche in 5.1 Messung verändert werden können. © PCE Instruments...
  • Seite 19 Diese Menüpunkte dienen dem Löschen einer einzelnen Messung bzw. aller Messungen im aktuellen Ordner und dem Löschen aller Messungen in allen Ordnern. Routenmessung (nur PCE-VT 3900) Dieses Menü dient zum Starten von gespeicherten Routen und zum Anzeigen bzw. Löschen von Messwerten in den Routen.
  • Seite 20 Mit diesem Menüpunkt können alle Messwerte in den jeweiligen Messpunkten von allen Routen gelöscht werden. Die Routen selbst bleiben dabei erhalten. FFT (nur PCE-VT 3900) In diesem Menü kann die FFT Funktion gestartet und gespeicherte FFT Spektren angezeigt und gelöscht werden.
  • Seite 21 Messwert in grüner Schrift und der Einheit mm/s angezeigt. Es ist nicht notwendig, die Messgröße und den Parameter in den Einstellungen eigens für die Kalibrierung zu verändern, da für die Kalibrierung nur der RMS-Wert der Schwinggeschwindigkeit ausgewertet wird. © PCE Instruments...
  • Seite 22 Einheitensystem (US) ausgewählt werden. 5.8.2 Dezimalzeichen Für das Dezimaltrennzeichen von Messwerten kann entweder ein Punkt oder ein Komma ausgewählt werden. 5.8.3 Datum & Uhrzeit In diesem Menü lassen sich Datum und Uhrzeit einstellen. Zudem kann das Datumsformat umgestellt werden. © PCE Instruments...
  • Seite 23 Standardkalibrierung für den mitgelieferten Sensor ausgewählt. Es wird empfohlen, danach eine neue Kalibrierung durchzuführen. Das Zurücksetzen muss durch Bestätigung des Dialogfensters explizit akzeptiert werden. Nachdem ein Reset durchgeführt wurde, startet sich das Gerät automatisch neu. Abb. 14 Bestätigungsdialog © PCE Instruments...
  • Seite 24 Abb. 15 Messbildschirm Vorbereitungen zur Messung Um eine Messung durchzuführen, müssen zunächst die gewünschten Messparameter im Menü eingestellt werden. Dazu gehören die Messgröße, der Parameter, die Einheit und je nach Anwendung die ISO-Bewertung oder der Maximalwert. © PCE Instruments...
  • Seite 25 Dabei muss vorher der gewünschte Ordner mit dem entsprechenden Menü eingestellt werden. Die Messungen können auch mit der PC-Software ausgelesen werden. Gespeicherte Messungen können entweder einzeln, komplett für den aktuellen Ordner oder komplett für alle Ordner über die entsprechenden Menüeinträge gelöscht werden. © PCE Instruments...
  • Seite 26 Datenloggers verhindert, wenn die eingestellte Start-/Stopp-Zeit vor der aktuellen Zeit oder die Stoppzeit vor der Startzeit liegt. In dem Fall müssen die entsprechenden Einstellungen überprüft und korrigiert werden. Nachdem die gewünschten Datenloggereinstellungen ausgewählt wurden, kann der Datenlogger gestartet werden. © PCE Instruments...
  • Seite 27 Dabei wird die Startzeit dargestellt, was der Identifizierung dient. Die Datensätze können anschließend mit der PC-Software vom Gerät ausgelesen und dargestellt werden. Routenmessung (nur PCE-VT 3900) Mit Hilfe der Routenmessung wird eine regelmäßige Überprüfung durch Messung von zahlreichen Messpunkten in einer bestimmten Reihenfolge ermöglicht. Die Konfiguration einer Route muss über die PC-Software erfolgen, welche in der entsprechenden Anleitung detailliert beschrieben...
  • Seite 28 Sofern für einen Messpunkt noch kein Messwert aufgenommen wurde, erscheint der Name in roter Schrift und ändert sich nach einer Messung in grün. Entsprechend erscheint der Name einer Maschine in roter Schrift, sofern noch nicht für alle zugehörigen Messpunkte ein Messwert aufgenommen wurde. © PCE Instruments...
  • Seite 29 Messwert überschreibt und im entsprechenden Dialogfenster bestätigt werden muss. Abb. 22 Messung für einen Messpunkt für aktuelle Routenmessung überschreiben Sobald für alle Messpunkte ein Messwert aufgenommen wurde, erscheint das folgende Dialogfenster. Abb. 23 Routenmessung komplett © PCE Instruments...
  • Seite 30 Abb. 25 Neue Route starten oder vorherige Sitzung fortführen Um die Route fortzuführen, muss erneut das rote X ausgewählt werden. Dadurch bleibt der vorherige Fortschritt erhalten. Bei Auswahl des grünen Häkchens wird die Route mit 0 % Fortschritt von neu begonnen. © PCE Instruments...
  • Seite 31 Messpunkten gelöscht. Die Routen selbst bleiben dabei erhalten. Zudem können die Messwerte auch mit der PC-Software gelöscht werden. FFT (nur PCE-VT 3900) Die FFT Analyse dient der Anzeige des Vibrationssignals im Frequenzbereich. Somit lassen sich entweder die Amplituden der Schwingbeschleunigung oder der Schwinggeschwindigkeit in Abhängigkeit von der Frequenz darstellen.
  • Seite 32 In den beiden Spektren wird die aktuelle Cursorposition durch eine orange gestrichelte Linie dargestellt. Mit Hilfe der HOLD Taste kann das aktuelle Spektrum eingefroren werden. Dies wird durch den Hinweis HOLD in der Gesamtansicht oben rechts angezeigt. Ein erneutes Drücken führt wieder zur Live Messung. © PCE Instruments...
  • Seite 33 Die Messungen können entweder einzeln mit Daten löschen oder komplett mit Alle Daten löschen entfernt werden. Drehzahlmessung (nur PCE-VT 3900) Bei dieser Funktion wird im gemessenen Vibrationssignal die Maximalamplitude der Schwinggeschwindigkeit ermittelt und die dazugehörige Frequenz wird als Drehzahl und in Hz angezeigt.
  • Seite 34 Umsetzung ElektroG (Rücknahme Entsorgung Elektro- Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments...
  • Seite 35 We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions, please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments...
  • Seite 36 System description Device The vibration meters PCE-VT 3800 and PCE-VT 3900 are capable of measuring and monitoring vibration in machine components. The measuring units include vibration acceleration, vibration velocity and vibration displacement. The reading for the set measuring unit can be shown as RMS, peak, peak-peak value or crest factor.
  • Seite 37 Fig. 29 Description of PCE-VT 3800/3900 Sensor connector Display Function keys USB port Sensor cable Vibration sensor Magnet adaptor © PCE Instruments...
  • Seite 38 - Menu right LEFT - Menu left Display (measurement screen) Date and time Battery level Measuring unit Frequency filter Parameter HOLD on/off Measurement value Max value Set ISO group 10. Vibration severity zone Fig. 1 Measurement screen © PCE Instruments...
  • Seite 39 50 memory items (up to 43200 readings per measurement) 100 routes configurable via PC software Route measurement Up to 100 machines per route, up to 100 measuring spots (PCE-VT 3900 only) possible each 1000 readings per measuring spot 2048 FFT lines FFT acceleration: 10 Hz …...
  • Seite 40 Ø 29 x 81 mm (PCE-VT 3xxxS SENSOR) 52 g (PCE-VT 3xxx SENSOR) Weight (without cable) 119 g (PCE-VT 3xxxS SENSOR) Delivery contents • 1 x vibration meter PCE-VT 3800 or PCE-VT 3900 • 1 x sensor with spiral cable • 1 x magnet adaptor •...
  • Seite 41 PCE-VT-NP. The measuring tip should be placed as vertically as possible on the measurement surface in order to achieve accurate measurements. 3.3.4 USB mains adaptor NET-USB-EU With the USB mains adaptor, the meter can be charged and operated. © PCE Instruments...
  • Seite 42 The vibration meter PCE-VT 3800 / 3900 can be calibrated with the vibration calibrators PCE-VC20 or PCE-VC21. 3.3.6 Instrument case PCE-VT CASE The instrument case is used for safe storage and transport of the vibration meter and its accessories. © PCE Instruments...
  • Seite 43 The device is turned off by pressing the ON/OFF key until the screen turns off. The following icon is displayed on the start- up screen if date and time need to be set: © PCE Instruments...
  • Seite 44 (10 Hz … 10 kHz), acceleration a (1 kHz … 10 kHz), velocity v (10 Hz … 1 kHz) and displacement d (10 Hz … 200 Hz). This sub menu can also be directly accessed from the main screen by pressing the arrow key LEFT Fig. 4 Measuring unit © PCE Instruments...
  • Seite 45 If the ISO evaluation is currently enabled and an incompatible measuring unit (acceleration) or parameter (peak, peak-peak, crest factor) is selected, the evaluation function is automatically disabled and a hint is displayed on the screen. © PCE Instruments...
  • Seite 46 These machines generally have plain bearings and the relatively −1 120 ������ high rated/operating speeds range from −1 15,000 ������ • Group 2: Medium-sized machines with nominal power between 15 kW and 300 kW; Electrical machines with shaft height 160 mm <H <315 mm. © PCE Instruments...
  • Seite 47 The data logger is started via this sub menu which opens the data logger screen where the current measuring parameters, the reading and the data logger settings are displayed. For the data logger, the same settings as for the general measuring mode are used. These can be changed as described under 5.1 Measurement. © PCE Instruments...
  • Seite 48 These menu items are used to delete an individual measurement or all measurements in the current folder or all measurements in all folders. Route measurement (PCE-VT 3900 only) This menu is used to start saved routes and to display or delete readings belonging to the routes.
  • Seite 49 These two menu items can be used to delete individual FFT spectra or all saved spectra at a time. RPM measurement (PCE-VT 3900 only) Via this menu item, the RPM measurement can be started. This function has no further settings.
  • Seite 50 It is not necessary to adjust the measuring unit and the parameter specifically for the calibration as only the RMS value of the vibration velocity will be evaluated during this procedure. © PCE Instruments...
  • Seite 51 Decimal separator As decimal separator for the readings, you can either select a dot or a comma. 5.8.3 Date & time This menu is used to change the date and time. The date format can also be changed. © PCE Instruments...
  • Seite 52 It is recommended to perform a calibration after the reset. The reset must be confirmed via the subsequent confirmation dialogue. The device will automatically restart after the reset. Fig. 14 Confirmation dialogue © PCE Instruments...
  • Seite 53 Preparation for the measurement Before making a measurement, the desired measurement parameters must be set in the menu. These include the measuring unit, the parameter, the unit and, depending on the application, the ISO evaluation or max value. © PCE Instruments...
  • Seite 54 The desired folder must be set beforehand via the corresponding menu. The measurements can also be read out with the PC software. Saved measurements can be deleted either individually, completely for the current folder or completely for all folders via the corresponding menu items. © PCE Instruments...
  • Seite 55 In this case, the corresponding settings must be checked and corrected. After the desired data logger settings have been selected, the data logger can be started. © PCE Instruments...
  • Seite 56 At the same time, the start time is displayed for identification purposes. The data records can then be read out from the meter and displayed with the PC software. Route measurement (PCE-VT 3900 only) With the help of the route measurement, a regular check is made possible by measuring numerous measuring spots in a certain sequence.
  • Seite 57 If no measured value has yet been recorded for a measuring spot, the name appears in red and changes to green after a measurement. Similarly, the name of a machine appears in red if a measurement has not yet been taken for all associated measuring spots. © PCE Instruments...
  • Seite 58 Fig. 36 Overwrite measurement of a measuring spot for current route measurement As soon as a measured value has been recorded for all measuring spots, the following dialogue window appears. Fig. 37 Route measurement completed © PCE Instruments...
  • Seite 59 Fig. 39 Start new route or continue previous session To continue the route, the red X must be selected again. This retains the previous progress. If the green tick is selected, the route is restarted with 0 % progress. © PCE Instruments...
  • Seite 60 In addition, the measured values can also be deleted via the PC software. FFT (PCE-VT 3900 only) The FFT analysis is used to display the vibration signal in the frequency range. Thus, either the amplitudes of the vibration acceleration or of the vibration velocity can be displayed in dependence on the frequency.
  • Seite 61 With the help of the HOLD key, the current spectrum can be held. This is indicated by the message HOLD in the overall view at the top right. Pressing it again leads back to the live measurement. © PCE Instruments...
  • Seite 62 The measurements can either be removed individually with Delete data or completely with Delete all. RPM measurement (PCE-VT 3900 only) With this function, the maximum amplitude of the vibration velocity in the measured vibration signal is determined and the corresponding frequency is displayed as RPM and in Hz.
  • Seite 63 For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments...
  • Seite 64 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
  • Seite 65 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
