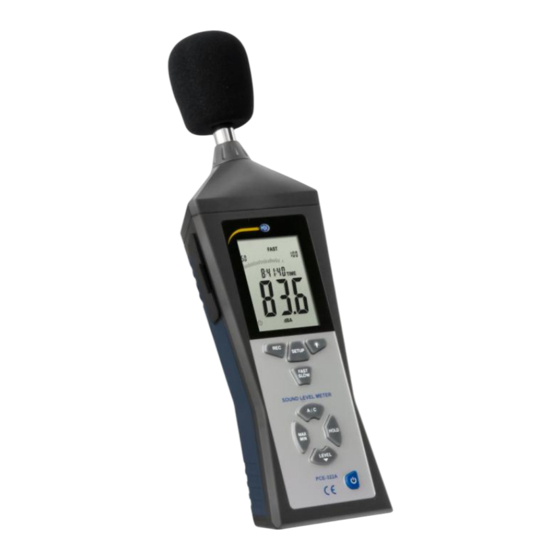

- Seite 1 Bedienungsanleitung PCE-322A Schallpegelmessgerät User manuals in various languages (English, français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be downloaded here: www.pce-instruments.com Letzte Änderung: 6. März 2017 v1.0 © PCE Instruments...
-
Seite 2: Inhaltsverzeichnis
4.12 USB-Verbindung ......................9 4.13 Kalibrierung ........................9 Gerätevorbereitung ................9 Batterie ..........................9 Batteriewechsel ........................ 9 AC-Adapter ........................10 Messung ....................10 Software ....................10 Treiber ..........................10 Softwarebedienung ......................12 Analogausgang ................... 15 Garantie ....................16 10 Entsorgung ..................16 © PCE Instruments... -
Seite 3: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 4: Spezifikation
Lagerfeuchte Abmessungen 280 x 95 x 45 mm Gewicht 350 g ( inkl. Batterie ) Lieferumfang 1 x Schallpegelmessgerät PCE-322A 1 x Windschutz 1 x Schraubendreher 1 x Netzteil 1 x 90 V Blockbatterie 1 x Auswertesoftware 1 x USB-Kabel... -
Seite 5: Funktionen
Funktionen Setup Hintergrundbeleuchtung Fast/Slow A / C Max / Min Hold Level Power © PCE Instruments... -
Seite 6: Windschutz
MIN: Minimalanzeige OVER: Überbereichsanzeige UNDER: Unterbereichsanzeige FAST: Schnelle Antwort SLOW: Langsame Antwort dBA: A-Bewertung dBC: C-Bewertung 88 – 188 : Bereichswahl Batterieanzeige: Batterie schwach FULL: Speicher voll REC: Daten werden aufgezeichnet Automatische Abschaltung „Setup“-Taste aktiviert / deaktiviert © PCE Instruments... -
Seite 7: Rec-Taste
Das Gerät führt nun den Displaytest durch und zeigt dann kurz „TIME“ an. Jetzt können Sie die Setup-Taste loslassen. Hinweis: Mit der „Hold“-Taste übernehmen Sie den Wert und können das Setup jederzeit beenden. Das Display zeigt daraufhin: © PCE Instruments... - Seite 8 Drücken Sie die Setup-Taste, um den eingestellten Wert zu speichern und das Display zeigt die Tageseinstellung: Mit der Level-Taste stellen Sie den Wert ein. Drücken Sie die Setup-Taste, um den eingestellten Wert zu speichern und das Display zeigt die Monatseinstellung: © PCE Instruments...
-
Seite 9: Datum Und Uhrzeit Auf Werkseinstellungen Zurücksetzen
Drücken Sie die Setup-Taste so lange, bis das Display die Reset-Funktion zeigt: Drücken Sie nun die Hold- Taste, um Zeit und Datum auf die Werkseinstellungen zurückzusetzen. Hinweis: Setzen Sie die Zeit zurück, wenn sich Zeit und das Datum nach einem Batteriewechsel nicht einstellen lassen. © PCE Instruments... -
Seite 10: Usb-Verbindungseinstellungen
Drücken Sie die Taste für die Hintergrundbeleuchtung und halten Sie diese gedrückt, während Sie das Gerät einschalten, bis das „INT“ Symbol auf dem Display angezeigt wird. Nun können Sie mit der Level-Taste das Intervall (in Sekunden) einstellen, in denen ein Wert in den Speicher geschrieben wird. © PCE Instruments... -
Seite 11: A / C-Taste
Allgemein: Das Gerät ist werksseitig kalibriert, eine Nachkalibrierung ist je nach Einsatzzweck sinnvoll. Gerätevorbereitung Batterie Entfernen Sie den Batteriedeckel und legen Sie die 9 V Batterie ein. Batteriewechsel Wenn die zur Messung benötigte Spannung abfällt, erhalten Sie ein Warnzeichen. Bitte ersetzen Sie in dem Falle die Batterie. © PCE Instruments... -
Seite 12: Ac-Adapter
Installieren Sie erst die Gerätetreiber und verbinden danach das Messgerät per USB mit dem Computer. Starten Sie Windows. Führen Sie die Datei „CP210xVCPInstaller.exe“ im Verzeichnis ..\driver\Windows[Ihre Betriebssystemversion]\ per Doppelklick aus. Klicken Sie anschließend auf „Install“, um den Treiber zu installieren. © PCE Instruments... - Seite 13 Anwendung „Sound Level Meter“. Dort müssen Sie im Menü unter „Com Port(C)“ die Anschlussnummer auswählen, die Ihnen zuvor im Gerätemanager angezeigt wurde. Drücken Sie nun die die Setup-Taste, um die automatische Abschaltung zu deaktivieren und die USB-Übertragung zu aktivieren. (kl. Uhrsymbol am Display darf nicht aktiv sein) © PCE Instruments...
-
Seite 14: Softwarebedienung
Geringste Lautstärke der Messreihe mit Zeitpunkt Höchste Lautstärke der Messreihe mit Zeitpunkt DataNo. Anzahl der gemessenen Punkte Sample Rate Abtastrate Average Durchschnittlicher Schallpegel der Messreihe Graph Darstellung als Graph Data List Darstellung als Datenliste UnDo Zoom Herauszoomen © PCE Instruments... - Seite 15 Min. Between A and B Minimal ermittelter Wert zwischen A und B Cursor B Wert Cursor B Average. Between A and B Gemessener Durchschnittswert zwischen A und B Quantity. Between A and B Gemessene Messpunkte zwischen A und B © PCE Instruments...
- Seite 16 Manual: Kommunikationsschnittstelle manuell auswählen Auto: Kommunikationsschnittstelle automatisch wählen lassen ToolBar: Symbolleiste aktivieren / deaktivieren StatusBar: Statusleiste aktivieren / deaktivieren Color Setting: Farbe von Graph, Hintergrund oder Raster ändern Contents: Hilfe aufrufen About: Informationen über die Softwareversion anzeigen © PCE Instruments...
-
Seite 17: Analogausgang
Analogausgang OUTPUT OUTPUT GROUND Ausgangsspannung: 1 V RMS (bezogen auf den Maximalwert des gewählten Messbereiches) Widerstand: 100 Ω Ausgangsspannung: 10 mV/dB Widerstand: 1 kΩ © PCE Instruments... -
Seite 18: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... - Seite 19 PCE Instruments Kontaktinformationen Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 76, Rue de la Plaine des Bouchers Calle Mayor, 53 D-59872 Meschede 67100 Strasbourg 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
