Bedienungsanleitung
User Manual
PCE-VT 3700 Vibrationsmessgerät | Vibration Meter
User manuals in various languages (français,
italiano, español, português, nederlands, türk, polski,
русский, 中文) can be found by using our
product search on: www.pce-instruments.com
Letzte Änderung / last change: 9 April 2020
v1.2
© PCE Instruments
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für PCE Instruments PCE-VT 3700
Inhaltszusammenfassung für PCE Instruments PCE-VT 3700
- Seite 1 Bedienungsanleitung User Manual PCE-VT 3700 Vibrationsmessgerät | Vibration Meter User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Letzte Änderung / last change: 9 April 2020 v1.2...
-
Seite 2: Inhaltsverzeichnis
Stromversorgung ......................7 Inbetriebnahme ........................ 7 Menü ....................... 8 Messung .......................... 8 Kalibrierung ........................11 Einstellungen ........................12 Bedienungsanleitung .......................13 Info ..........................13 Messen ....................14 Messmodus-Oberfläche ....................14 Vorbereitungen zur Messung ..................14 Durchführung einer Messung ..................14 Garantie ....................15 Entsorgung ..................15 © PCE Instruments... - Seite 3 Getting started ..................22 Power supply ........................22 Preparation ........................22 Menu ..................... 23 Measurement ........................23 Calibration ........................26 Settings ...........................27 Manual ..........................28 Info ..........................28 Operation ..................... 29 Measurement screen .......................29 Preparation ........................29 Perform measurement .....................29 Warranty ....................30 Disposal ....................30 © PCE Instruments...
-
Seite 4: Sicherheitsinformationen
Für Druckfehler und inhaltliche Irrtümer in dieser Anleitung übernehmen wir keine Haftung. Wir weisen ausdrücklich auf unsere allgemeinen Gewährleistungsbedingungen hin, die Sie in unseren Allgemeinen Geschäftsbedingungen finden. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Die Kontaktdaten finden Sie am Ende dieser Anleitung. © PCE Instruments... -
Seite 5: Systembeschreibung
Systembeschreibung Messgerät Das Vibrationsmessgerät PCE-VT 3700 eignet sich zur Messung und Überwachung von Schwingungen an Maschinenbauteilen. Zu den Messgrößen gehören Schwingbeschleunigung, Schwinggeschwindigkeit und Schwingweg. Der Messwert für die eingestellte Messgröße kann zwischen RMS-, Peak-, Peak-Peak-Wert und Scheitelfaktor umgeschaltet werden. Anhand dieser Werte können z.B. -
Seite 6: Funktionstasten
RUNTER - Nach unten navigieren RECHTS - Nach rechts navigieren LINKS - Nach links navigieren Display (im Messmodus) Datum & Uhrzeit Batteriezustand Messgröße Frequenzfilter Parameter HOLD an/aus Messwert Maximal-Messwert Eingestellte ISO-Gruppe 10. Schwingstärkezone Abb. 2 Display Messmodus © PCE Instruments... -
Seite 7: Spezifikationen
Spezifikationen Technische Spezifikationen Vibrationsmessgerät PCE-VT 3700 0,0 … 399,9 m/s² Schwingbeschleunigung 0,0 … 399,9 mm/s Messbereich Schwinggeschwindigkeit 0,0 … 3,9 mm Schwingweg Messparameter RMS, Peak, Peak-Peak, Scheitelfaktor (Crest factor) Genauigkeit ± 2% Referenzfrequenz 160 Hz Schwingbeschleunigung 0,1 m/s² Auflösung Schwinggeschwindigkeit... -
Seite 8: Lieferumfang
Lieferumfang 1 x Vibrationsmessgerät PCE-VT 3700 1 x Sensor mit Spiralkabel 1 x Magnetadapter 3 x AA Batterien 1 x Quickstart Guide 1 x Kalibrierzertifikat 1 x Servicetasche Zubehör 3.3.1 Magnetadapter PCE-VT-VMH Mit dem Magnetadapter PCE-VT-VMH kann der Schwingungssensor an magnetischen Messstellen angebracht werden. - Seite 9 3.3.4 Vibrationskalibrator PCE-VC20 / PCE-VC21 Um das Messgerät PCE-VT 3700 zu kalibrieren, können die Schwingungskalibratoren PCE-VC20 oder PCE-VC21 verwendet werden. 3.3.5 Instrumentenkoffer PCE-VT 3700 CASE Der Instrumentenkoffer dient der sicheren Aufbewahrung und dem Transport des Messgerätes PCE-VT 3700 und des Gerätezubehörs.
-
Seite 10: Vorbereitung
Startbildschirm wird für ca. 2 Sek. angezeigt und das Gerät wechselt anschließend in den Messmodus. Um das Gerät auszuschalten, drücken Sie EIN/AUS bis sich das Display abschaltet. Das folgende Hinweissymbol erscheint auf dem Startbildschirm, falls die Uhrzeit und Datum eingestellt werden müssen: Abb. 4 Hinweis Datum & Uhrzeit einstellen © PCE Instruments... -
Seite 11: Menü
Für den Messparameter kann RMS (Root Mean Square / quadratischer Mittelwert), Spitze, Spitze-Spitze oder Scheitelfaktor (Crest-Faktor) ausgewählt werden. Zudem kann dieses Menü per Schnellauswahl erreicht werden, wenn auf dem Messbildschirm die rechte Pfeiltaste gedrückt wird. Abb. 6 Parameter © PCE Instruments... -
Seite 12: Iso Bewertung
Schwingweg und für den Parameter RMS aktiviert sein. Falls dies nicht gegeben ist, kann das Menü für die ISO Bewertung nicht geöffnet werden und es erscheint ein Hinweisfenster mit der entsprechenden Meldung. Abb. 8 Hinweis für Aktivierung ISO Bewertung © PCE Instruments... - Seite 13 Unter dem Menüpunkt Anzeige Maximalwert kann die Anzeige zur Darstellung des Maximalwerts auf dem Messbildschirm aktiviert werden. Bei Aktivierung dieser Funktion wird der bisher höchste Messwert separat unter dem aktuellen Messwert angezeigt. Der Maximalwert lässt sich mit Hilfe der Taste ZURÜCK zurücksetzen. © PCE Instruments...
-
Seite 14: Kalibrierung
Messgröße und der Parameter in den Einstellungen eigens für die Kalibrierung verändert werden müssen, da für die Kalibrierung nur der RMS-Wert der Schwinggeschwindigkeit ausgewertet wird. Abb. 10 Kalibrierbildschirm ACHTUNG: Bevor die Kalibrierung durchgeführt wird, muss sichergestellt werden, dass der Schwingungskalibrator die benötigte Referenzschwingung erzeugt! © PCE Instruments... -
Seite 15: Einstellungen
Gerät automatisch ab und ein beliebiger Tastendruck setzt den Timer zurück. Außerdem kann die automatische Abschaltung komplett deaktiviert werden. 5.3.6 Werkseinstellungen Mit Hilfe dieser Option kann das Gerät auf die Werkseinstellungen zurückgesetzt werden. Dabei wird zwischen Geräteeinstellungen und der Kalibrierung unterschieden. Diese können separat zurückgesetzt werden. © PCE Instruments... -
Seite 16: Bedienungsanleitung
In diesem Menü wird ein QR Code angezeigt. Der QR Code kann mit einem entsprechenden Lesegerät wie z.B. mit einem Handy gescannt werden und führt direkt zur Betriebsanleitung des PCE-VT 3700. Info Im Menü Info wird die Modellbezeichnung und Firmwareversion angezeigt. -
Seite 17: Messen
Bildschirm angezeigt. Sofern die ISO Bewertung aktiviert ist, wird der Messwert anhand der ausgewählten Gruppierung automatisch der entsprechenden Zone zugeordnet und farblich hervorgehoben, sodass eine schnelle Beurteilung der Schwingstärke möglich ist. Zusätzlich blinkt die zugehörige Zone periodisch. © PCE Instruments... -
Seite 18: Garantie
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 © PCE Instruments... -
Seite 19: Safety Notes
We expressly point to our general guarantee terms which can be found in our general terms of business. If you have any questions, please contact PCE Instruments. The contact details can be found at the end of this manual. © PCE Instruments... -
Seite 20: System Description

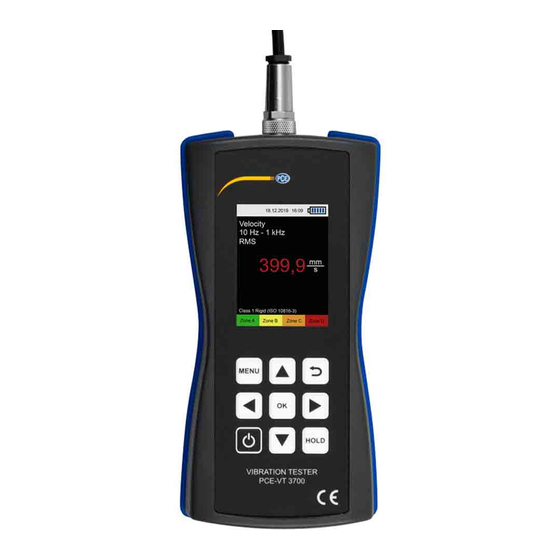

System description Device The vibration meter PCE-VT 3700 is capable of measuring different vibration severity parameters and is thus suitable for machine condition monitoring. The measuring units include vibration acceleration, vibration velocity and vibration displacement. The vibration signal can be evaluated for RMS, peak, peak-peak and crest factor which is shown as the measurement value on the screen. -
Seite 21: Function Keys
RIGHT - Menu right LEFT - Menu left Display (measurement screen) Date & time Battery charge Measuring unit Frequency range Parameter HOLD on/off Measurement value Max value ISO group 10. Vibration severity zone Fig. 2 Measurement screen © PCE Instruments... -
Seite 22: Specifications
Specifications Technical specifications Vibration meter PCE-VT 3700 0,0 … 399,9 m/s² Vibration acceleration 0,0 … 399,9 mm/s Measurement range Vibration velocity 0,0 … 3,9 mm Vibration displacement Parameter RMS, peak, peak-peak, crest factor Accuracy ± 2% Reference frequency 160 Hz Vibration acceleration 0,1 m/s²... -
Seite 23: Delivery Contents
Delivery contents • 1 x Vibration meter PCE-VT 3700 • 1 x Sensor with spiral cable • 1 x Magnet adapter • 3 x AA batteries • 1 x Quick start guide • 1 x Calibration certificate • 1 x Service bag Accessories 3.3.1... - Seite 24 3.3.4 Vibration calibrator PCE-VC20 / PCE-VC21 The vibration meter PCE-VT 3700 can be calibrated with the vibration calibrators PCE-VC20 or PCE-VC21. 3.3.5 Instrument case PCE-VT 3700 CASE The instrument case PCE-VT 3700 CASE is used for safe storage and transport of the vibration meter and its accessories.
-
Seite 25: Getting Started
The device is turned off by pressing the ON/OFF button until the screen backlight turns off. The following icon is displayed on the start-up screen if date and time need to be set: Fig. 4 Set date & time © PCE Instruments... -
Seite 26: Menu
It is possible to switch between RMS, peak, peak-peak and crest factor. This sub menu can also be directly accessed from the main screen by pressing the right arrow key Fig. 6 Parameter © PCE Instruments... - Seite 27 As described previously the automatic evaluation function requires the measuring unit velocity or displacement in conjunction with the parameter RMS. Otherwise the menu to enable this function cannot be opened and the following hint is displayed on the screen. Fig. 8 Hint for activation of ISO evaluation © PCE Instruments...
- Seite 28 This sub menu is used to activate the display of the max value function. When enabled the max value during a measurement session is displayed under the current measurement value. The BACK button can be used to reset the max value. © PCE Instruments...
-
Seite 29: Calibration
RMS value of the vibration velocity is evaluated during this procedure. Fig. 10 Calibration screen HINT: Verify that the required reference vibration is generated by the vibration calibrator before the calibration is performed! © PCE Instruments... -
Seite 30: Settings
A reset of the device settings will load default measurement parameters and reset any remaining menu option to the factory default values. A calibration which may have been performed beforehand is retained. © PCE Instruments... -
Seite 31: Manual
This sub menu leads to a screen with a QR code. This code can be decoded with a suitable scanner like e.g. a mobile phone and it contains a link which directly leads to the manual of the PCE-VT 3700 for easy access. Info This sub menu shows a screen with the device name and firmware version. -
Seite 32: Operation
If the ISO evaluation function is enabled, the current measurement value is color coded with regards to the selected thresholds. Additionally, the corresponding vibration severity zone at the bottom of the display flashes periodically which allows for quick identification of the current vibration severity. © PCE Instruments... -
Seite 33: Warranty
For countries outside the EU, batteries and devices should be disposed of in accordance with your local waste regulations. If you have any questions, please contact PCE Instruments. © PCE Instruments... - Seite 34 PCE Instruments contact information Germany France Spain PCE Deutschland GmbH PCE Instruments France EURL PCE Ibérica S.L. Im Langel 4 23, rue de Strasbourg Calle Mayor, 53 D-59872 Meschede 67250 Soultz-Sous-Forets 02500 Tobarra (Albacete) Deutschland France España Tel.: +49 (0) 2903 976 99 0 Téléphone: +33 (0) 972 3537 17...
- Seite 35 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski, русский, 中文) can be found by using our product search on: www.pce-instruments.com Specifications are subject to change without notice. © PCE Instruments...
