AMU-II pH/Redox
Wartung
6.3.
Standard-pH-
Kalibrierung
Standard-ORP-
Kalibrierung
Prozedur
Mögliche
Fehlermeldung
40

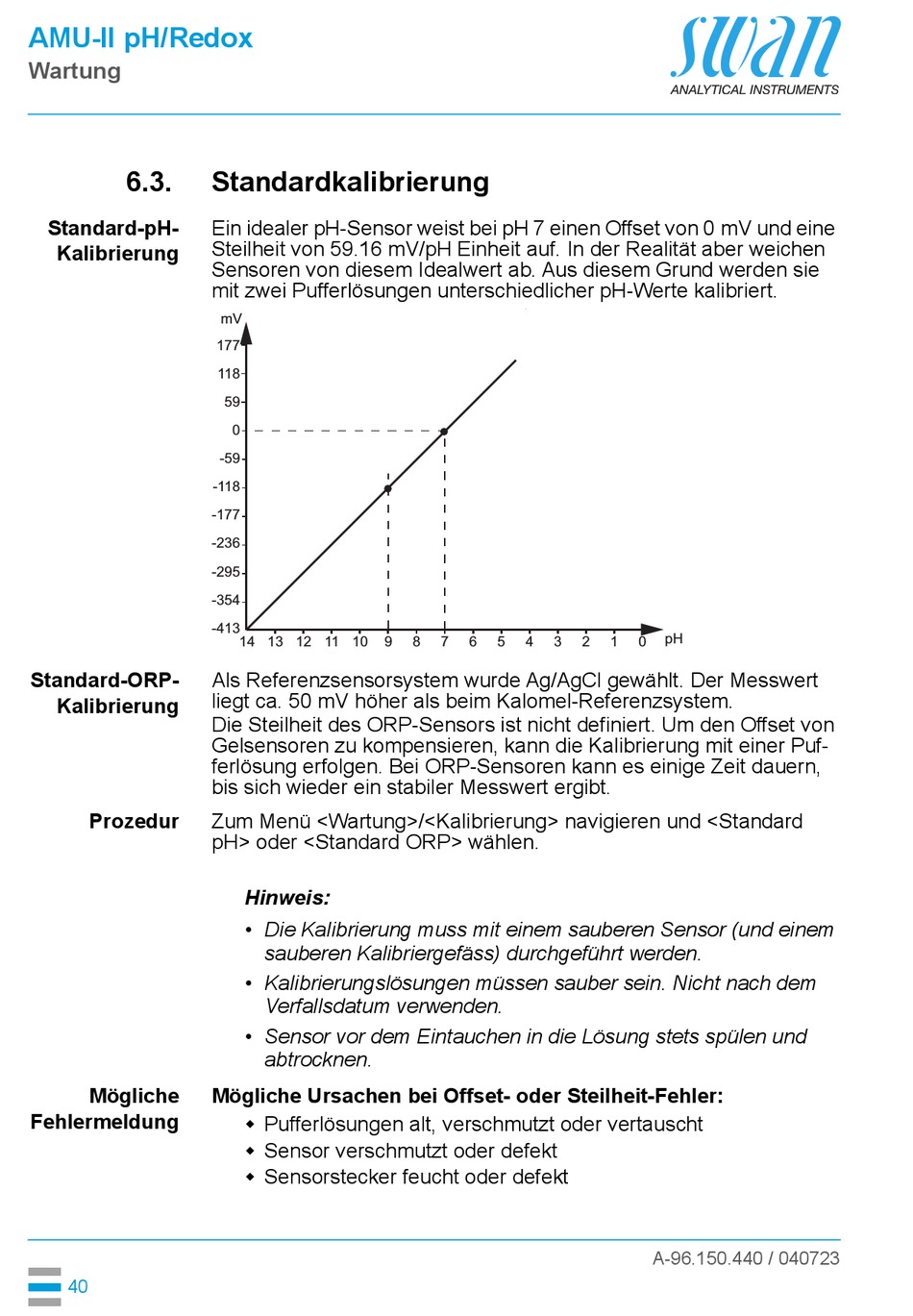

Standardkalibrierung

Ein idealer pH-Sensor weist bei pH 7 einen Offset von 0 mV und eine
Steilheit von 59.16 mV/pH Einheit auf. In der Realität aber weichen
Sensoren von diesem Idealwert ab. Aus diesem Grund werden sie
mit zwei Pufferlösungen unterschiedlicher pH-Werte kalibriert.
mV
177
118
59
0
-59
-118
-177
-236
-295
-354
-413
14 13 12 11 10 9
Als Referenzsensorsystem wurde Ag/AgCl gewählt. Der Messwert
liegt ca. 50 mV höher als beim Kalomel-Referenzsystem.
Die Steilheit des ORP-Sensors ist nicht definiert. Um den Offset von
Gelsensoren zu kompensieren, kann die Kalibrierung mit einer Puf-
ferlösung erfolgen. Bei ORP-Sensoren kann es einige Zeit dauern,
bis sich wieder ein stabiler Messwert ergibt.
Zum Menü <Wartung>/<Kalibrierung> navigieren und <Standard
pH> oder <Standard ORP> wählen.
Hinweis:
• Die Kalibrierung muss mit einem sauberen Sensor (und einem
sauberen Kalibriergefäss) durchgeführt werden.
• Kalibrierungslösungen müssen sauber sein. Nicht nach dem
Verfallsdatum verwenden.
• Sensor vor dem Eintauchen in die Lösung stets spülen und
abtrocknen.
Mögliche Ursachen bei Offset- oder Steilheit-Fehler:
 Pufferlösungen alt, verschmutzt oder vertauscht
 Sensor verschmutzt oder defekt
 Sensorstecker feucht oder defekt
.
8 7 6 5 4 3 2
pH
1 0
A-96.150.440 / 040723
