Bohrlehre an Tür aufsetzen
1. Bohrlehre an die Tür so aufsetzen,
daß sich die Bohrlehre an der
Schlossnuss und am Zylinderaus-
schnitt des Türschlosses genau zen-
triert.
Für das einwandfreie Aufsetzen und
Zentrieren der Bohrlehre, muss ein Tür-
schloss in der Tür installiert sein!
Beim Fixieren der Bohrlehre mittels
Schraubzwinge an der Tür, muss darauf
geachtet werden, daß die Tür nicht
beschädigt wird!
Bohrung für Verdrehsicherung
erstellen
1. Je nachdem, ob die Schraube für
die Verdrehsicherung links oder
rechts in den c-lever compact eing-
schraubt wurde, muss die Bohrung
mit einem Ø 7,2 mm Bohrer, maxi-
mal 7,5 mm tief, in die Tür gebohrt
werden (Bild 5).
ACHTUNG
Beim Bohren das Türschloss nicht
beschädigen!
2. Nach dem Bohren, die Bohrlehre
von der Tür entfernen.
2/4

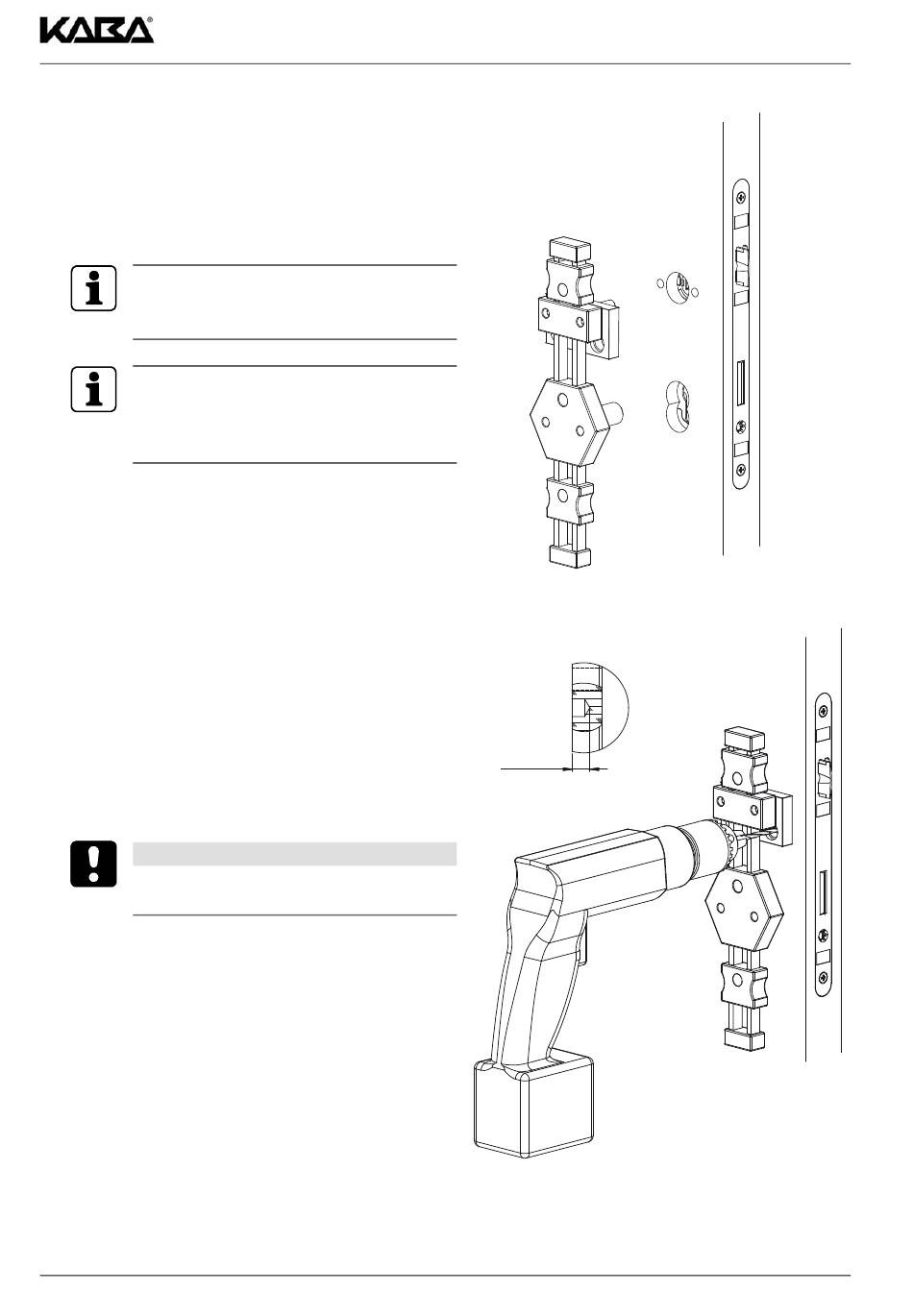

Bild 4
max. 7,5 mm
Bild 5
k2evo710de-2012-11 Verdrehsicherung Kaba c-lever compact
