Anschlüsse und
mechanische
Komponenten
der Reinigungs-
einheit

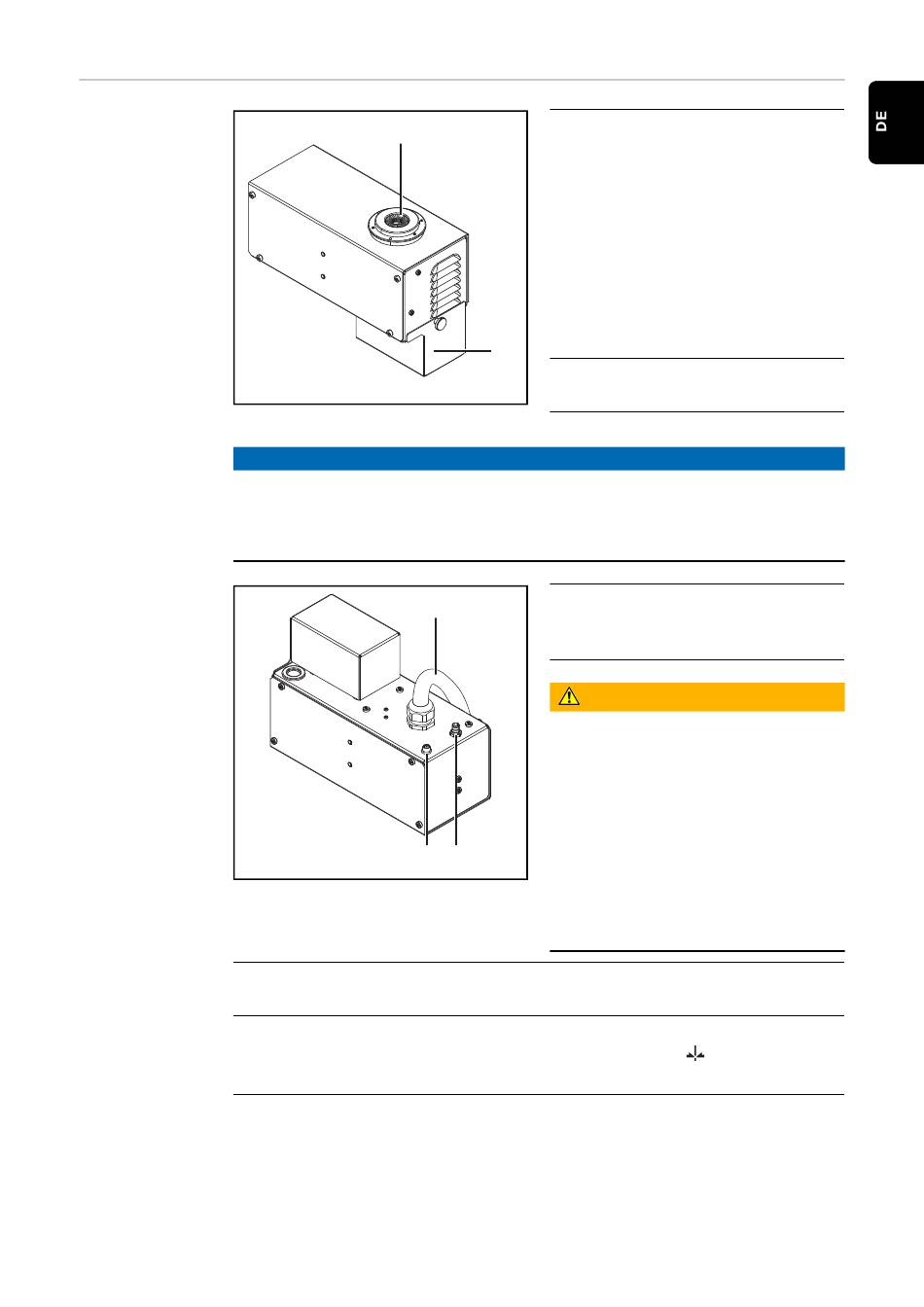

Oberseite der Reinigungseinheit
HINWEIS!
Bei der Standard-Reinigungseinheit (Cleaning Unit TC 2000) wird die Reini-
gungsöffnung werksseitig mit einer Bürstenabdichtung ausgestattet.
Diese Reinigungseinheit darf nur mit montierter Bürstenabdichtung betrieben
werden. Bürstenabdichtungen dürfen nicht demontiert werden.
Unterseite der Reinigungseinheit
(4)
(5)
(1)
(3)
(5)
(4)
Anschluss Trennmittel-Zerstäuber
zur Verbindung mit dem Trennmittel-Behälter 'Robacta Reamer'
Anschlussbuchse Drahtabschneider
zur elektrischen Ansteuerung des Drahtabschneiders
(1)
Reinigungsöffnung mit innen-
liegenden Trennmittel-
Einsprühdüsen und Bürstenab-
dichtung
-
zum Reinigen der Gasdüse
und des Schweißbrenner-
Innenraumes
-
zum Benetzen der Gasdüse
und des Schweißbrenner-
Innenraumes mit Trennmit-
tel
(2)
(2)
Auffangbehälter für
Schweißrückstände
(3)
Verbindungs-Schlauchpaket
zur Verbindung mit der Basis-
einheit
WARNUNG!
Gefahr durch elektrischen Strom.
Schwere Personen- und Sachschäden
können die Folge sein.
▶
Sobald die Anzeige Reinigungsbe-
reitschaft leuchtet, das Verbin-
dungs-Schlauchpaket nicht mehr
von der Basiseinheit trennen.
▶
Vor dem Trennen des Verbin-
dungs-Schlauchpaketes die Span-
nungsversorgung und die Druck-
luft-Versorgung der Basiseinheit
trennen.
33
