R&S FSH
1.3 Aufstellen des R&S FSH
Der R&S FSH wurde sowohl für den Laborbetrieb als auch für Service- und
Wartungseinsätze vor Ort entworfen.
Der Blickwinkel auf das Display kann an die Umgebungsbedingungen angepasst
werden, indem das Gerät entweder flach hingelegt oder mithilfe des Standfußes an der
Rückseite des R&S FSH schräg aufgestellt wird.
Auch wenn der R&S FSH flach aufliegt und von oben bedient wird, weist er aufgrund
des Griffs an der Oberseite eine leichte Schräglage auf. Diese Position bietet den
optimalen Blickwinkel für das Display.

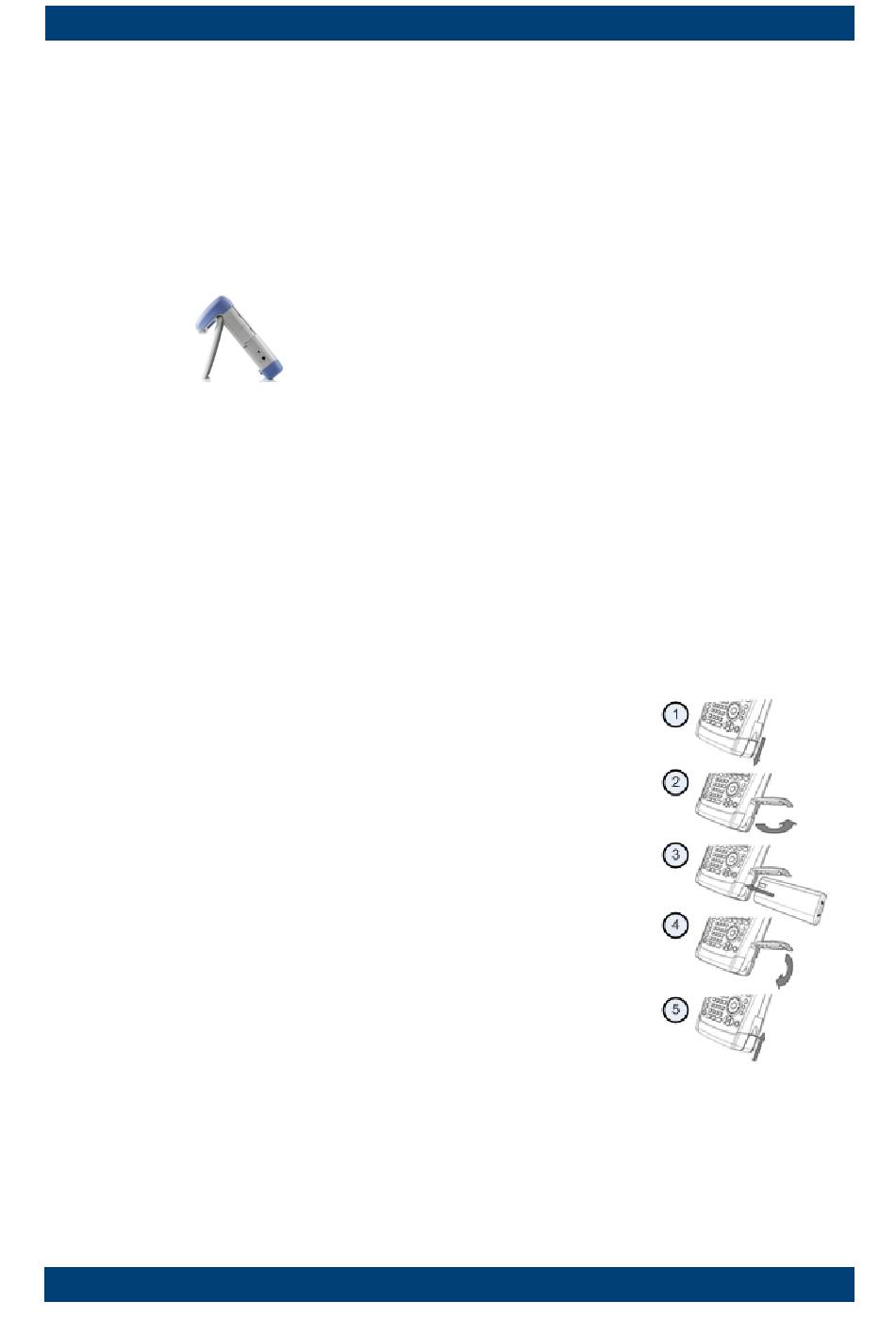

Um eine einfache Bedienung von vorne zu ermöglichen und das Display weiterhin
ablesen zu können, kann der Standfuß an der Rückseite des R&S FSH ausgeklappt
werden.
Beim Einsatz vor Ort oder bei Servicemaßnahmen sollte das Gerät mit beiden Händen
gehalten werden. Alle Bedienelemente sind leicht erreichbar. Um beide Hände für die
Arbeit am Messobjekt frei zu haben, wird die Verwendung der Tragetasche R&S HA-
Z222 empfohlen.
Mit dem Griff an der Oberseite kann der R&S FSH auch aufgehängt werden, z. B. an
einer Schranktür.
Vor dem Einschalten des R&S FSH sollte der mitgelieferte
Lithium-Ionen-Akku in das Akkufach eingesetzt werden.
Das Akkufach befindet sich an der rechten unteren Ecke
des R&S FSH.
(1) Drücken Sie mit einem Finger auf die Griffmulde und
schieben Sie die Abdeckung nach unten.
(2) Öffnen Sie die Abdeckung.
(3) Schieben Sie den Akku soweit wie möglich in den
R&S FSH. Die abgerundete Seite zeigt nach oben und der
Griff befindet sich auf der rechten Seite.
(4) Schließen Sie die Abdeckung.
(5) Schieben Sie die Abdeckung nach oben, bis sie
vollständig einrastet.
Der R&S FSH kann mit dem Netzteil oder dem Akku betrieben werden. Beide sind im
Lieferumfang enthalten.
Quick Start Guide 1309.6269.11 - 09
Inbetriebnahme
Aufstellen des R&S FSH
11
