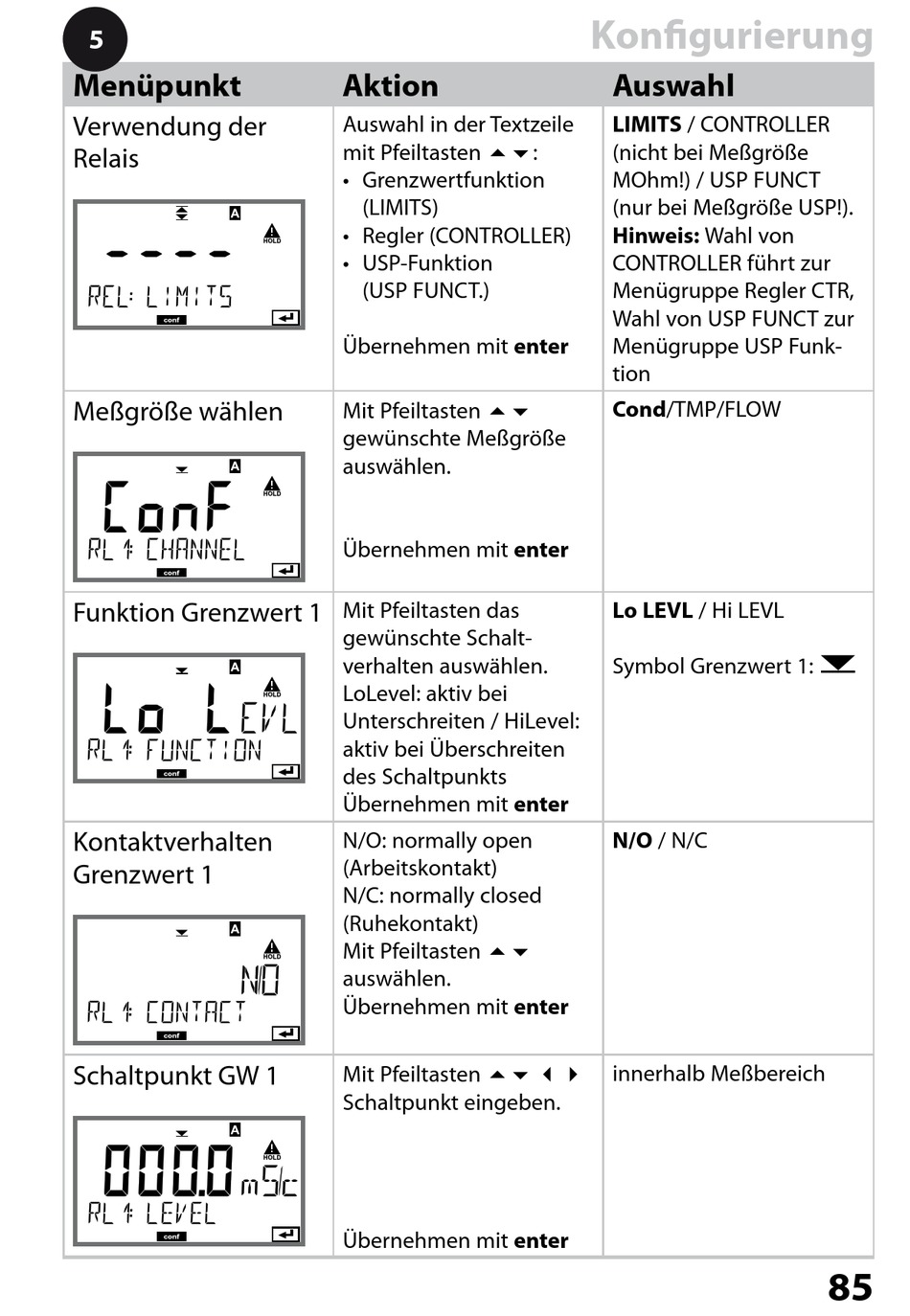

5
Menüpunkt
Verwendung der
Relais
Meßgröße wählen
Funktion Grenzwert 1
Kontaktverhalten
Grenzwert 1
Schaltpunkt GW 1
Aktion
Auswahl in der Textzeile
mit Pfeiltasten :
• Grenzwertfunktion
(LIMITS)
• Regler (CONTROLLER)
• USP-Funktion
(USP FUNCT.)
Übernehmen mit enter
Mit Pfeiltasten
gewünschte Meßgröße
auswählen.
Übernehmen mit enter
Mit Pfeiltasten das
gewünschte Schalt-
verhalten auswählen.
LoLevel: aktiv bei
Unterschreiten / HiLevel:
aktiv bei Überschreiten
des Schaltpunkts
Übernehmen mit enter
N/O: normally open
(Arbeitskontakt)
N/C: normally closed
(Ruhekontakt)
Mit Pfeiltasten
auswählen.
Übernehmen mit enter
Mit Pfeiltasten
Schaltpunkt eingeben.
Übernehmen mit enter
Konfigurierung
Auswahl
LIMITS / CONTROLLER
(nicht bei Meßgröße
MOhm!) / USP FUNCT
(nur bei Meßgröße USP!).
Hinweis: Wahl von
CONTROLLER führt zur
Menügruppe Regler CTR,
Wahl von USP FUNCT zur
Menügruppe USP Funk-
tion
Cond/TMP/FLOW
Lo LEVL / Hi LEVL
Symbol Grenzwert 1:
N/O / N/C
innerhalb Meßbereich
85
