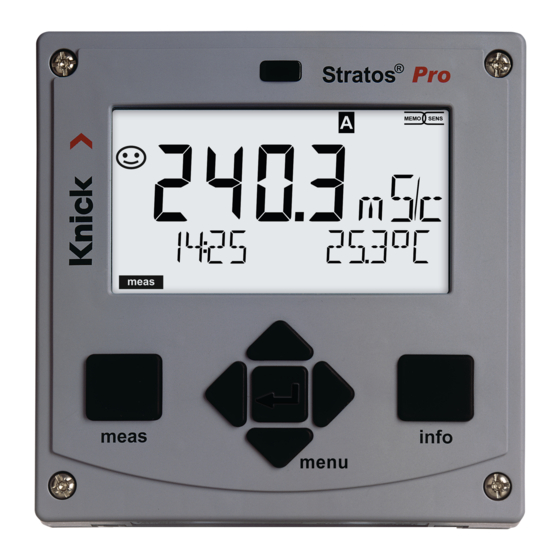

Knick Stratos Pro A201 OXY Betriebsanleitung

Sauerstoffmessung
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
Betriebsanleitung
Stratos®Pro
Aktuelle Produktinformation: www.knick.de
Aktuelle Produktinformation: www.knick.de
Stratos Pro A2.. Oxy
Sauerstoffmessung
Stratos Pro A2... pH
deutsch
deutsch
Betriebsanleitung
Aktuelle Produktinformation:
www.knick.de
The Art of Measuring.
A2... PH
II 1G Ex ia IIC T3/T4/T6
14163 Berlin
14163 Berlin
SE 706X/1-NMSN
SE 706X/2-NMS
14163 Berlin
BVS 10 ATEX E0
BVS 10 ATEX E089 X
II 1G Ex ia IIC T
SE 706X/1-NM
II 1G Ex ia IIC T3/T4/T6
BVS 10 ATEX E
14163 Berlin
II 1G Ex ia IIC
SE 706X/2-NMSN
14163 Berlin
SE 706X/2-NM
BVS 10 ATEX E089 X
II 1G Ex ia IIC T3/T4/T6
BVS 10 ATEX E
II 1G Ex ia IIC

Werbung

loading

Verwandte Anleitungen für Knick Stratos Pro A201 OXY

Inhaltszusammenfassung für Knick Stratos Pro A201 OXY

  • Seite 1 BVS 10 ATEX E II 1G Ex ia IIC Stratos Pro A2.. Oxy Sauerstoffmessung Betriebsanleitung Betriebsanleitung Stratos Pro A2... pH Stratos®Pro deutsch deutsch A2... PH Betriebsanleitung x ia IIC T3/T4/T6 ATEX E 089 X Aktuelle Produktinformation: Aktuelle Produktinformation: www.knick.de Aktuelle Produktinformation: www.knick.de www.knick.de...
  • Seite 2 Entsorgung. Zu dieser Anleitung. Rücksendung Bitte kontaktieren Sie in diesem Fall das Service-Team. Senden Sie das Gerät gereinigt an die Ihnen genannte Adresse. Bei Kontakt mit Prozess medium muss das Gerät vor dem Versand de- kontaminiert/desinfiziert werden. Legen Sie der Sendung in diesem Fall eine entsprechende Erklärung bei, um eine mögliche Gefährdung der Service-Mitarbeiter zu vermeiden.
  • Seite 3 Lieferumfang der Dokumentation Sicherheitshinweise In EU-Landessprachen und weiteren Kurzbedienungsanleitungen Installation und erste Schritte: • Bedienung • Menüstruktur • Kalibrierung • Handlungshinweise bei Fehlermeldungen Werksprüfzeugnis Elektronische Dokumentation Manuals + Software Ex-Geräte: Control Drawings EU-Konformitätserklärungen Aktuelle Dokumentation im Internet: www.knick.de...
  • Seite 4 Inhalt Lieferumfang der Dokumentation ..........3 Einleitung ..................7 Bestimmungsgemäßer Gebrauch ..........7 Sicherheitshinweise ..............10 Stratos Pro A2... OXY im Überblick ...........11 Montage ..................12 Lieferumfang ..................12 Montageplan, Abmessungen ............13 Mastmontage, Schutzdach .............14 Schalttafeleinbau ................15 Installation ..................16 Installationshinweise ................16 Typschilder / Klemmenbelegung ..........16 Verdrahtung Stratos Pro A2...
  • Seite 5 Inhalt Stromausgang 1 .................54 Stromausgang 2 .................62 Korrektur ....................64 Eingang CONTROL ................66 Alarmeinstellungen ................70 Uhrzeit und Datum ................74 Messstellenbezeichnung ..............74 Digitale Sensoren .................76 Memosens-Sensoren: Kalibrierung und Wartung im Labor ...........76 Memosens-Sensoren: Gerät konfigurieren ......77 Sensorwechsel ..................78 Kalibrierung ...................80 Auswahl Kalibriermodus ..............81 Nullpunktkalibrierung ..............82 Produktkalibrierung ................84 Steilheitskalibrierung (Medium: Wasser) ........86...
  • Seite 6 Inhalt Index .....................116 Urheberrechtlich geschützte Begriffe ........123 Passcodes ..................124...
  • Seite 7 Stelle einer Kabelverschraubung das Zubehör M12-Gerä- tebuchse (ZU 0822) einzusetzen – das ermöglicht, das Sensorkabel einfach ohne Öffnen des Gerätes zu wechseln. Sensoren Das Gerät ist ausgelegt für amperometrische Sensoren, z. B. Knick SE 704 / SE 705 / SE 706 / SE 707 und für ISM-Sensoren. (Problemlos umrüstbar für Memosens-Sensoren.)
  • Seite 8 Einleitung Das Display Klartextanzeigen im großen, hinterleuchteten LC-Display erlauben eine intuitive Bedienung. Der Anwender kann festlegen, welche Werte im Standard-Messmodus angezeigt werden sollen („Main Display“, siehe Seite 25). Farbgeleitete Nutzerführung Durch farbige Hinterleuchtung des Displays werden verschiedene Betriebszustände signalisiert (z.B. Alarm: rot, HOLD-Zustand: orange, siehe Seite 26).
  • Seite 9 Einleitung Steuereingänge I-Input Strom- Input + Der analoge Stromeingang (0) 4 ... 20 mA kann für eine externe Druckkompensation Input – Eingang benutzt werden (TAN erforderlich). Siehe Seite 60. HOLD- HOLD + HOLD (potentialfreier digitaler Steuereingang) HOLD – Der Eingang HOLD kann für das externe Eingang Auslösen des HOLD-Zustands verwendet werden, siehe Seite 29.
  • Seite 10 Sicherheitshinweise Sicherheitshinweise unbedingt lesen und beachten! Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei seiner Verwendung können unter Umständen dennoch Gefahren für den Benutzer bzw. Beeinträchtigungen für das Gerät entstehen. Für den Einsatz in explosionsgefährdeten Bereichen die Angaben der Control Drawing beachten! VORSICHT! Die Inbetriebnahme muss von durch vom Betreiber autorisiertes Fach-...
  • Seite 11 Überblick Stratos Pro A2... OXY im Überblick + Output 1, 2 / HART Ausgang 1 Cathode Oxy- Eingang – Output 1 / HART Reference Anode Ausgang 2 Guard – Output 2 ISM GND ISM data RS 485 +3 V Shield RS 485 A RS 485 B GND/Shield...
  • Seite 12 Montage Lieferumfang Kontrollieren Sie die Lieferung auf Transportschäden und auf  Vollständigkeit! Zum Lieferumfang gehören: • Fronteinheit, Untergehäuse, Kleinteilebeutel • Werksprüfzeugnis • Dokumentation (vgl. Seite 3) Abb.: Montage der Gehäusekomponenten 1) Kurzschlussbrücke (3 Stück) 6) Verschlusspfropfen (1 Stück) 2) Scheibe (1 Stück), für Conduit 7) Reduziergummi (1 Stück) Montage: Scheibe zwischen 8) Kabelverschraubungen...
  • Seite 13 Montage Montageplan, Abmessungen 1) Kabelverschraubung (3 Stück) 2) Bohrungen für Kabelver- schraubung oder Conduit ½“, ø 21,5 mm (2 Bohrungen) Conduit-Verschraubungen sind nicht im Lieferumfang enthalten! 3) Bohrungen für Mastmontage (4 Bohrungen) 4) Bohrungen für Wandmontage (2 Bohrungen) Abb.: Befestigungsplan...
  • Seite 14 Montage Mastmontage, Schutzdach ø40...ø60 1) Schlauchschellen mit Schne- ckentrieb nach DIN 3017 (2 Stück) 2) Mastmontageplatte (1 Stück) 3) Wahlweise senkrechte oder waagerechte Mastanordnung 4) Schneidschrauben (4 Stück) Abb.: Mastmontage-Satz, Zubehör ZU 0274 Abb.: Schutzdach für Wand- und Mastmontage, Zubehör ZU 0737...
  • Seite 15 Montage Schalttafeleinbau <30 1) umlaufende Dichtung (1 Stück) 2) Schrauben (4 Stück) 3) Lage der Schalttafel 4) Riegel (4 Stück) 5) Gewindehülsen (4 Stück) Schalttafelausschnitt 138 x 138 mm (DIN 43700) 1...22 Abb.: Schalttafel-Montagesatz, Zubehör ZU 0738...
  • Seite 16 Installation Installationshinweise • Die Installation des Geräts darf nur durch ausgebildete Fachkräfte (BGV A 3) unter Beachtung der einschlägigen Vorschriften und der Betriebsanleitung erfolgen! • Bei der Installation müssen die technischen Daten und die Anschlusswerte beachtet werden! • Leitungsadern dürfen beim Abisolieren nicht eingekerbt werden! •...
  • Seite 17 Installation Verdrahtung Stratos Pro A2... OXY Sensoranschluss Modul MK-OXY cathode reference anode guard Ansatzflächen ISM DGND zum Abziehen der ISM Data Anschlussklemmen RTD (GND) shield HART Klemmenreihe 1 Klemmenreihe 2 +3 V hold RS 485 A hold RS 485 B n.c.
  • Seite 18 Beschaltungsbeispiele Beispiel 1: Messaufgabe: Sauerstoff STANDARD Sensoren (Beispiel): „10“ (z.B. SE 706, InPro 6800) Kabel (Beispiel): VP 6 ZU 0313 (Knick) Brücke! VP 6...
  • Seite 19 Beschaltungsbeispiele Beispiel 2: Messaufgabe: Sauerstoff TRACES (Spuren, TAN erforderlich) Sensoren (Beispiel): „01“ (z.B. SE 707, InPro 6900) Kabel (Beispiel): VP6 ZU 0313 (Knick) Brücke! VP 6...
  • Seite 20 Beschaltungsbeispiele Beispiel 3: Messaufgabe: Sauerstoff SUBTRACES (Spuren, TAN erforderlich) Sensoren (Beispiel): „001“ (z.B. SE 708, InPro 6950) Kabel (Beispiel): VP6 ZU 0313 (Knick) keine Brücke! VP 6...
  • Seite 21 Bedienoberfläche, Tastatur SENS MEMO 1 Display 2 Tastatur 3 Typschild (unten) Taste Funktion meas • Im Menü eine Ebene zurück • Direkt in den Messmodus (> 2 s drücken) • Messmodus: andere Displaydarstellung info • Informationen abrufen • Fehlermeldungen anzeigen enter •...
  • Seite 22 Display MEMO SENS 1 Temperatur 13 Info verfügbar 2 Sensocheck 14 HOLD-Zustand aktiv 3 Intervall/Einstellzeit 15 Hauptanzeige 4 Sensordaten 16 Nebenanzeige 5 nicht verwendet 17 weiter mit enter 6 Meldung Grenzwert: 18 ISM-Sensor Limit 1 bzw. Limit 2 19 Diagnose 7 Alarm 20 Konfiguriermodus 8 Service...
  • Seite 23 Betriebsart Messen Nach Zuschalten der Betriebsspannung geht das Gerät automatisch in die Betriebsart „Messen“. Aufruf der Betriebsart Messen aus einer anderen Betriebsart heraus (z.B. Diagnose, Service): Taste meas lang drücken (> 2 s). Sensoface-Anzeige Anzeige aktiver (Sensorzustand) Parametersatz (Konfigurierung) Uhrzeit (oder Durchfluss) Anzeige ent- spricht OUT1:...
  • Seite 24 Betriebsart wählen / Werte eingeben Betriebsart wählen: 1) Taste meas lang (> 2 s) drücken (direkt zur Betriebsart Messen) 2) Taste menu drücken – das Auswahlmenü erscheint 3) Betriebsart mittels Pfeiltasten links / rechts wählen 4) Gewählte Betriebsart mit enter bestätigen Auswahlmenü...
  • Seite 25 Displaydarstellung im Messmodus Als MAIN DISPLAY wird die im Mess- modus aktive Anzeige bezeichnet. Den Messmodus rufen Sie aus an- deren Betriebsarten durch längeres Drücken der Taste meas auf (> 2 s). Taste meas Taste enter Kurzes Drücken von meas ruft weitere Displaydarstellungen auf, zum Beispiel Messstellenbezeichnung (TAG) oder Durchfluss (L/h).
  • Seite 26 Farbgeleitete Nutzerführung Die farbgeleitete Nutzerführung garantiert eine erhöhte Bedienungs- sicherheit und signalisiert Betriebszustände besonders deutlich. Der normale Messmodus ist weiß hinterleuchtet, während Anzei- gen im Informationsmodus grün und das Diagnosemenü türkis er- scheinen. Der orangefarbene HOLD-Modus z. B. bei Kalibrierungen ist ebenso weithin sichtbar wie der Magenta-Farbton zur optischen Unterstreichung von Asset-Management-Meldungen für die vor- ausschauende Diagnostik –...
  • Seite 27 Die Betriebsarten Diagnose Anzeige der Kalibrierdaten, Anzeige der Sensordaten, Durchführung eines Geräteselbsttests, Abruf der Logbuch-Einträge und Anzeige der Hard-/Softwareversion der einzelnen Komponenten. Das Logbuch kann 100 Einträge erfassen (00...99), sie sind direkt am Gerät einsehbar. Über eine TAN (Option) kann das Logbuch auf 200 Einträge erweitert werden. HOLD Manueller Aufruf des Betriebszustandes HOLD, z.
  • Seite 28 Menüstruktur Betriebsarten, Funktionen Anzeige TAG Anzeige CLK Messmodus (Hauptdisplay nach 60 s nach 60 s wählbar) Drücken der Taste menu (Pfeiltaste unten) führt zum Auswahlmenü. Mit Hilfe der Pfeiltasten rechts / links erfolgt die Auswahl der Menügruppe. Öffnen der Menüpunkte mit enter. Zurück mit meas. ...
  • Seite 29 Der Betriebszustand HOLD Der HOLD-Zustand ist ein Sicherheitszustand beim Konfigurieren und Kalibrieren. Der Ausgangsstrom ist eingefroren (Last) oder auf einen festen Wert gesetzt (Fix). Während des HOLD-Zustands ist das Display orange hinterleuchtet. HOLD-Zustand, Anzeige auf dem Display: Verhalten des Ausgangssignals •...
  • Seite 30 Alarm HOLD extern auslösen Der Betriebszustand HOLD kann von außen über ein Signal am HOLD- Eingang gezielt ausgelöst werden (z.B. über das Prozessleitsystem). Hilfsenergie HOLD- 12...24 V AC/DC Eingang Prozessleitsystem HOLD inaktiv 0...2 V AC/DC HOLD aktiv 10...30 V AC/DC HOLD manuell auslösen Der Betriebszustand HOLD kann manuell über das Menü...
  • Seite 31 Meldungen Alarm und HOLD Meldung Auslöser Ursache Alarm Sensocheck Polarisation / Kabel (22 mA) Fehlermeldungen Flow (Eingang CONTROL) HOLD HOLD HOLD über Menü bzw. Eingang (Last/Fix) CONF Konfigurierung Kalibrierung SERVICE Service Meldung über den Eingang CONTROL erzeugen (Durchfluss min. / Durchfluss max.): Je nach Voreinstellung im Menü...
  • Seite 32 Konfigurierung Menüstruktur der Konfigurierung Das Gerät verfügt über 2 Parametersätze „A“ und „B“. Durch das Umschalten des Parametersatzes kann das Gerät so z.B. an an zwei verschiedene Messsituationen angepasst werden. Der Parametersatz „B“ lässt nur die Einstellung prozessbezogener Parameter zu. Die Konfigurierschritte sind in Menügruppen zusammengefasst.
  • Seite 33 Konfigurierung Parametersatz A/B: konfigurierbare Menügruppen Das Gerät verfügt über 2 Parametersätze „A“ und „B“. Durch das Umschalten des Parametersatzes kann das Gerät so z.B. an zwei verschiedene Messsituationen ange- passt werden. Der Parametersatz „B“ lässt nur die Einstellung prozessbezogener Parameter zu. Menügruppe Parametersatz A Parametersatz B...
  • Seite 34 Konfigurierung Parametersatz A/B manuell umschalten Display Aktion Bemerkung Manuelles Das manuelle Umschalten der Parametersätze muss Umschalten der vorher in CONFIG gewählt Parametersätze: werden. Liefereinstellung meas drücken ist fester Parametersatz A. Falsch eingestellte Parameter verändern die Messeigenschaften! In der unteren Zeile blinkt PARSET.
  • Seite 35 Konfigurierung Konfigurierung Auswahl Vorgabe Sensor (SENSOR) SNS: (Selektion Textzeile) STANDARD 10 Typ STANDARD TRACES 01 Typ 10 Typ SUBTRACES 001 T. (erfordert Option „Spuren“) ISM-DIGITAL MEMOSENS MEAS MODE dO % dO % dO mg/l dO ppm GAS % U-POL -400...–1000 mV -675 mV (0000...–1000 mV bei Spuren)
  • Seite 36 Konfigurierung Konfigurierung Auswahl Vorgabe Ausgang 1 (OUT1, keine Spurenmessung) OT1: CHANNEL OXY/TMP OXY dO % BEGIN 4mA 000.0...600.0 % 000.0 % END 20 mA 0.000...600.0 % 600.0 % OXY dO BEGIN 4mA 00.00...99.99 mg/l mg/l END 20 mA 00.00...99.99 mg/l OXY dO BEGIN 4mA 00.00...99.99 ppm...
  • Seite 37 Konfigurierung Konfigurierung Auswahl Vorgabe Ausgang 1 (OUT1) Spurenmessung, Sensortyp 01, TAN erforderlich OT1: CHANNEL OXY/TMP OXY dO % BEGIN 4mA 000.0...150.0 % 000.0 % END 20 mA 000.0...150.0 % 150.0 % OXY dO BEGIN 4mA 0000 µg/l...20.00 mg/l mg/l END 20 mA 0000 µg/l...20.00 mg/l OXY dO BEGIN 4mA...
  • Seite 38 Konfigurierung Konfigurierung Auswahl Vorgabe Ausgang 1 (OUT1) Spurenmessung, Sensortyp 001, TAN erforderlich OT1: CHANNEL OXY/TMP OXY dO % BEGIN 4mA 000.0...150.0 % 000.0 % END 20 mA 000.0...150.0 % 150.0 % OXY dO BEGIN 4mA 000.0 μg/l... 20.00 mg/l mg/l END 20 mA 000.0 μg/l...
  • Seite 39 Konfigurierung Konfigurierung Auswahl Vorgabe Ausgang 2 (OUT2) OT2: CHANNEL OXY/TMP ... sonst wie Ausgang 1 Kompensation Salinität bzw. Druck (CORRECTION) COR: SALINITY 00.00...45.00 ppt 00.00 ppt PRESSURE UNIT BAR/KPA/PSI PRESSURE MAN/EXT * 0.000...9.999 BAR 1.013 BAR 000.0...999.9 KPA 000.0...145.0 PSI I-Input OFF/4(0)...20 mA 4...20 mA...
  • Seite 40 Konfigurierung Konfigurierung Auswahl Vorgabe Parametersatz (PARSET) PAR: Auswahl fester Parametersatz PARSET FIX A/ PARSET FIX A (A), bzw. Umschalten A/B über CNTR INPUT / (fester Control-Eingang oder manuell MANUAL Parametersatz A) im Messmodus Echtzeituhr (CLOCK) CLK: FORMAT 24 h / 12 h 24 h TIME hh/mm 00..23:00...59...
  • Seite 41 Konfigurierung Zwei komplette Parametersätze liegen im EEPROM ab. Bei Auslie- ferung sind beide Sätze identisch, können dann aber parametriert werden. Hinweis: Tragen Sie Ihre Konfigurierdaten auf den Folgeseiten ein oder nutzen Sie diese als Kopiervorlage.
  • Seite 42 Konfigurierung (Kopiervorlage) Parameter Parametersatz A Parametersatz B --- * SNS: Sensortyp --- * SNS: Messmodus --- * SNS: U-Polarisation --- * SNS: MEMBR. COMP. --- * SNS: RTD-Typ --- * SNS: Temperatureinheit --- * SNS: Kalibriermodus --- * SNS: Kalibriertimer --- * SNS: Kalibrierzyklus --- *...
  • Seite 43 (Kopiervorlage) Konfigurierung Parameter Parametersatz A Parametersatz B OT2: HOLD-Zustand OT2: HOLD-FIX-Strom COR: Salinität (ppt) COR: Maßeinheit Druck (BAR, KPA, PSI) COR: Druck (MAN/EXT) COR: Ext. Stromeingang (Option) IN: Parametersatz A/B oder Durchfluss IN: (Durchflussmesser) Anpassung lmpulse/Liter ALA: Verzögerungszeit ALA: Sensocheck ein/aus ALA: Durchflusskontrolle FLOW CNTR ein/aus ALA: minimaler Durch fluss...
  • Seite 44 Konfigurierung Sensor Auswahl: Messmodus, Sensortyp analog/digital, Polaritäts­ spannung, Membrankompensation, Temperaturfühlertyp 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 45 Konfigurierung Menüpunkt Aktion Auswahl Wahl Sensortyp STANDARD 10 Typ Mit Pfeiltasten  TRACES 01 Typ verwendeten Sensortyp analog/digital SUBTRACES 001 Typ auswählen. MEMOSENS Übernehmen mit enter Wahl Messmodus dO %, Mit Pfeiltasten  dO mg/l verwendeten Messmodus dO ppm auswählen. GAS % Messung in Flüssigkeiten;...
  • Seite 46 Konfigurierung Sensor Auswahl: Temperatureinheit, Medium Wasser/Luft, Kalibriertimer 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 47 Konfigurierung Menüpunkt Aktion Auswahl Temperatureinheit °C Mit Pfeiltasten  °F Temperatureinheit wählen. Übernehmen mit enter Medium Luft/Wasser CAL_AIR Mit Pfeiltasten  CAL_WTR Kalibriermedium wählen. AIR: Kalibriermedium Luft WTR: Kalibriermedium sauer- stoffgesättigtes Wasser Übernehmen mit enter Kalibriertimer Mit Pfeiltasten  Kalibriertimer ein-/ ausschalten Übernehmen mit enter (ON: Kalibrier-Zyklus)
  • Seite 48 Konfigurierung Sensor Einstellung: CIP­Reinigungszyklen, SIP­Sterilisierungszyklen 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 49 Konfigurierung Menüpunkt Aktion Auswahl CIP-Zähler OFF/ON Mit Pfeiltasten  CIP-Zähler einstellen: OFF: kein Zähler ON: fester Reinigungs- zyklus (einstellen im nächsten Schritt) Übernehmen mit enter CIP-Zyklen CIP COUNT ON: 0...9999 CYC (0025 CYC) Mit Pfeiltasten   maximale Reinigungszyklen eingeben Übernehmen mit enter SIP-Zähler OFF/ON...
  • Seite 50 Konfigurierung Sensor Einstellung: Autoklavierzähler 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“ im Display. Wahl der Menüpunkte mit enter-Taste, ändern mit Pfeiltasten (siehe rechte Seite), Bestätigen (und weiter) mit enter.
  • Seite 51 Konfigurierung Autoklavierzähler Der Autoklavierzähler generiert bei Ablauf des vorgegebenen Grenzwerts eine Sensoface-Meldung. Sobald der vorgegebene Zählerstand für den Autoklavierzähler erreicht ist, wird Sensoface „traurig“. Der mit der Info-Taste abrufbare Text „AUTOCLAVE CYCLES OVERRUN“ verweist auf die Ursache für die Sensoface-Meldung und erinnert so an das Erreichen der für den Sensor maximal erlaubten Autoklavierzyklen.
  • Seite 52 Konfigurierung Memosens­Sensor Sensorkontrolle (TAG, GROUP) 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 53 Konfigurierung Menüpunkt Aktion Auswahl ON/OFF Mit Pfeiltasten  ON oder OFF auswählen. Übernehmen mit enter Wenn eingeschaltet, wird der Eintrag für „TAG“ im Memosens-Sensor mit dem Eintrag im Messgerät verglichen. Stimmen die Einträge nicht überein, wird eine Meldung generiert. GROUP ON/OFF Mit Pfeiltasten ...
  • Seite 54 Konfigurierung Stromausgang 1 Ausgangsstrombereich, Stromanfang, Stromende 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 55 Konfigurierung Menüpunkt Aktion Auswahl Messgröße OXY/TMP Mit Pfeiltasten  auswählen: OXY: Oxy-Wert TMP: Temperatur Übernehmen mit enter Stromanfang, 000.0...0600% Mit Pfeiltasten  Stelle (OXY, Sensor 10) verändern, Stromende 0.000...0150% mit Pfeiltasten  (OXY, Sensor 01, 001 und andere Stelle auswählen. Option Spuren) –20...150 °C / Übernehmen mit enter...
  • Seite 56 Konfigurierung Stromausgang 1 Zeitkonstante Ausgangsfilter einstellen 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 57 Konfigurierung Menüpunkt Aktion Auswahl Zeitkonstante 0...120 SEC Mit Pfeiltasten   (0000 SEC) Wert eingeben Ausgangsfilter Übernehmen mit enter Zeitkonstante Ausgangsfilter Zur Beruhigung des Stromausgangs kann ein Tiefpass-Filter mit ein- stellbarer Filterzeitkonstante eingeschaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am Aus- gang ein Pegel von 63 %.
  • Seite 58 Konfigurierung Stromausgang 1 Ausgangsstrom bei Fehlermeldung und Sensoface­Hinweis 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 59 Konfigurierung Menüpunkt Aktion Auswahl Ausgangsstrom bei Der Stromausgang wird ON/OFF im Fehlerfall (FAIL) auf Fehlermeldung (FAIL) 22 mA gesetzt. Mit Pfeiltasten  ON oder OFF auswählen. Übernehmen mit enter Ausgangsstrom bei Der Stromausgang wird ON/OFF bei Sensoface-Hinweis Sensoface (FACE) (FACE) auf 22 mA gesetzt. Mit Pfeiltasten ...
  • Seite 60 Konfigurierung Stromausgang 1 Ausgangsstrom bei HOLD 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 61 Konfigurierung Menüpunkt Aktion Auswahl Ausgangsstrom bei LAST/FIX LAST: bei HOLD wird der letzte Messwert am HOLD Ausgang gehalten. FIX: bei HOLD wird ein (vorzugebender) Wert am Ausgang gehalten. Auswahl mit  Übernehmen mit enter Ausgangsstrom bei Nur bei Auswahl von FIX: 00.40...22.00 mA 21.00 mA Eingabe des Stroms, der...
  • Seite 62 Konfigurierung Stromausgang 2 Ausgangsstrombereich, Stromanfang, Stromende ... 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT2:“...
  • Seite 63 Konfigurierung Menüpunkt Aktion Auswahl Messgröße OXY/TMP Mit Pfeiltasten  auswählen: OXY: Oxy-Wert TMP: Temperatur Übernehmen mit enter Alle weiteren Einstellungen wie bei Stromausgang 1 (siehe dort)!
  • Seite 64 Konfigurierung Korrektur Salzkorrektur, Druckkorrektur, Stromeingang 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe CORRECTION wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „COR:“...
  • Seite 65 Konfigurierung Menüpunkt Aktion Auswahl Eingabe Salinität Eingabe der Salinität des 00.00...45.00 ppt Messmediums. Mit Pfeiltasten   Wert eingeben. Übernehmen mit enter Eingabe Druckeinheit Bar/kPa/PSI Mit Pfeiltasten  gewünschte Druckeinheit auswählen. Übernehmen mit enter Eingabe MAN / EXT Mit Pfeiltasten  gewünschtes Verfahren Druckkorrektur zur Druckkorrektur aus-...
  • Seite 66 Konfigurierung Eingang CONTROL Parametersatzumschaltung über externes Signal 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe CNTR_IN wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „IN:“...
  • Seite 67 Konfigurierung Menüpunkt Aktion Auswahl Auswahl Funktion PARSET FIX A / Mit Pfeiltasten  aus- MANUAL / CNTR INPUT wählen, übernehmen mit Eingang CONTROL enter (Auswahl Parametersatz A/B über Signal am Eingang CONTROL) Parametersatz extern umschalten Der Parametersatz A/B kann von außen über ein Signal am CONTROL- Eingang gezielt ausgelöst werden (z. B.
  • Seite 68 Konfigurierung Eingang CONTROL Durchflussmessung 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe CNTR_IN wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „IN:“ im Display. Wahl der Menüpunkte mit enter-Taste, ändern mit Pfeiltasten (siehe rechte Seite).
  • Seite 69 Konfigurierung Menüpunkt Aktion Auswahl Auswahl Funktion PARSET Mit Pfeiltasten  aus- (Auswahl Parametersatz wählen, übernehmen mit Eingang CONTROL enter A/B über Signal am Eingang CONTROL) Flow (für Anschluss Durchflussmesser nach Impulsprinzip) Justierung zur Bei Auswahl „Flow“ 12000 Impulse / Liter müssen Sie zur Anpassung an Anpassung unterschied-...
  • Seite 70 Konfigurierung Alarmeinstellungen Alarmverzögerungszeit, Sensocheck 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe ALARM wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „ALA:“ im Display. Wahl der Menüpunkte mit enter-Taste, ändern mit Pfeiltasten (siehe rechte Seite), Bestätigen (und weiter) mit enter.
  • Seite 71 Konfigurierung Menüpunkt Aktion Auswahl Alarmverzögerungs- 0...600 SEC Mit Pfeiltasten   (010 SEC) Alarmverzögerungszeit zeit eingeben. Übernehmen mit enter Sensocheck Auswahl Sensocheck ON/OFF (kontinuierliche Überwachung der Sensormembran und der Zuleitungen). Mit Pfeiltasten  ON oder OFF auswählen. Übernehmen mit enter. (Gleichzeitig wird Sensoface aktiviert.
  • Seite 72 Konfigurierung Alarmeinstellungen Eingang CONTROL (FLOW MIN, FLOW MAX) 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe ALARM wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „ALA:“...
  • Seite 73 Konfigurierung Menüpunkt Aktion Auswahl CONTROL-Eingang Alarm kann der CONTROL­Eingang bei Voreinstellung im CONF-Menü „FLOW“ (Durchflussüberwachung) erzeugen: FLOW CNTR Durchflussmessung: erlaubt die Überwachung des minimalen und des maximalen Durchflusses (Impulszähler) Alarm Wert eingeben Vorgabe 05,00 Liter/h Minimaler Durchfluss FLOW MIN Alarm Wert eingeben Vorgabe 25,00 Liter/h Maximaler Durchfluss...
  • Seite 74 Konfigurierung Uhrzeit und Datum Messstellenbezeichnung 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz A mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe CLOCK bzw. TAG wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „CLK:“...
  • Seite 75 Konfigurierung Uhrzeit und Datum Uhrzeit und Datum der eingebauten Echtzeituhr sind die Grundlage für die Steuerung von Kalibrier- und Reinigungszyklen. Im Messmodus wird die Uhrzeit mit im Display angezeigt. Bei digitalen Sensoren werden Kalibrierdaten in den Sensorkopf geschrieben. Außerdem sind die Logbucheinträge (vgl.
  • Seite 76 Part 11. Detaillierte Protokolle können als csv-Export für Excel ausge- geben werden. Einstellungen aktuell angeschlossener Sensor: und Vorgaben Sensortyp, Hersteller, Bestell- und Seriennummer Sensortyp: Sauerstoff Bestellnummer: SE 715/1-MS Hersteller: KNICK Seriennummer: 1029852 Funktionsauswahl Startcenter Kalibrieren Tabellenansicht Historie Statistik pH-Puffer (die aktuell gewählte Funktion ist hell hinterlegt)
  • Seite 77 Die Software wird in den Versionen „Basic“ (Kalibrier- funktion) und „Advanced“ (mit Sensordatenbank) angeboten: www.knick.de Historie: Belastungsdiagramme der Sensoren Memosens-Sensoren: Gerät konfigurieren Die Einstellung des Sensortyps erfolgt in der Konfigurierung. Das Gerät geht nur dann in den Messmodus, wenn der angeschlosse- ne Sensor mit dem konfigurierten Typ übereinstimmt (Sensoface ist...
  • Seite 78 Digitale Sensoren Anschluss digitaler Sensoren Schritt Aktion/Display Bemerkung Sensor Bevor ein digitaler Sensor angeschlos- anstecken sen wird, erscheint die Fehlermeldung „kein Sensor“ im Display Warten, bis die Die Sanduhr blinkt im Display. Sen sordaten angezeigt werden. Sensordaten Die Displayfarbe wechselt auf grün.
  • Seite 79 Digitale Sensoren Schritt Aktion/Display Bemerkung Mit Taste menu Aus- HOLD-Zustand Das Gerät befindet sich anschließend im HOLD- wählen wahlmenü aufrufen, Zustand. Alternativ kann der mit Pfeiltaste HOLD-Zustand auch über den HOLD wählen, HOLD-Eingang extern ausgelöst bestätigen mit enter. werden. Während HOLD ist der Ausgangsstrom auf den letzten Wert eingefroren, bzw.
  • Seite 80 Kalibrierung Mit Hilfe der Kalibrierung passen Sie das Gerät an die individuellen Sensoreigenschaften an. Empfehlenswert ist immer eine Kalibrierung an Luft. Luft ist – im Vergleich zu Wasser – ein leicht handhabbares, stabiles und damit sicheres Kalibriermedium. Allerdings muss der Sensor für eine Kalibrierung an Luft meist ausgebaut werden.
  • Seite 81 Auswahl Kalibriermodus Mit Hilfe der Kalibrierung passen Sie das Gerät an die individuellen Sensoreigenschaften Nullpunkt und Steilheit an. Die Kalibrierung kann durch einen Passcode geschützt werden (Menü SERVICE). Im Kalibriermenü wählen Sie zunächst den Kalibrier- modus aus: CAL_WTR / Kalibrierung in luftgesättigtem Wasser / an Luft CAL_AIR (wie konfiguriert) CAL_ZERO...
  • Seite 82 Nullpunktkalibrierung Nullpunktkalibrierung Die Sensoren SE 704, SE 705, SE 706, SE 707 bzw. InPro6000 haben einen sehr geringen Nullpunktstrom. Eine Kalibrierung des Nullpunkts ist daher nur bei Messungen von Sauerstoffspuren zu empfehlen. Wenn eine Nullpunktkalibrierung durchgeführt wird, dann sollte der Sensor mindestens 10...30 min.
  • Seite 83 Nullpunktkalibrierung Display Aktion Bemerkung Kalibrierung wählen, weiter mit enter Kalibrierbereitschaft. Anzeige (3 s) Sanduhr blinkt. Das Gerät befindet Sensor in sauerstoff- sich ab jetzt im freies Medium bringen HOLD-Zustand. Hauptanzeige: Nullpunktstrom; die- sen Wert mit enter übernehmen bzw. mit Pfeiltasten korrigieren und anschließend mit enter übernehmen.
  • Seite 84 Produktkalibrierung Produktkalibrierung Kalibrierung durch Probennahme Während der Produktkalibrierung verbleibt der Sensor im Mess medium. Der Messprozess wird nur kurz unterbrochen. Ablauf: Bei der Probennahme wird der aktuelle Messwert im Gerät gespeichert. Das Gerät geht sofort wieder in den Messmodus. Der Statusbalken [cal] blinkt und erinnert daran, dass der Kalibriervorgang noch nicht abgeschlossen ist.
  • Seite 85 Produktkalibrierung Display Aktion Bemerkung Gerät kehrt zurück in Durch Blinken des den Messmodus. CAL-Statusbalkens wird angezeigt, dass die Produktkalibrie- rung noch nicht abgeschlossen ist. Produktkalibrierung Anzeige (3 s) 2. Schritt: Das Gerät befindet Wenn der Probenwert sich ab jetzt im vorliegt, erneuter Aufruf HOLD-Zustand.
  • Seite 86 Steilheitskalibrierung (Medium: Wasser) (luftgesättigt) Display Aktion Bemerkung Kalibrierung wählen „CAL WATER“ oder (SLOPE). Sensor in Kali- „CAL AIR“ wird in briermedium bringen, der Konfigurierung starten mit enter eingestellt. Vorgabe: 1.000 bar Eingabe des Kalibrier- drucks Einheit bar/kpa/PSI Weiter mit enter Driftkontrolle: Anzeige Gerät geht in den von: HOLD-Zustand.
  • Seite 87 Steilheitskalibrierung (Medium: Luft) Display Aktion Bemerkung Kalibrierung anwählen. „CAL WATER“ oder Sensor an Luft bringen, „CAL AIR“ wird in starten mit enter der Konfigurierung Gerät geht in den HOLD- eingestellt. Zustand Eingabe relative Feuchte Vorgabe relative mittels Pfeiltasten Feuchte in Luft: rH = 50% Weiter mit enter Vorgabe: 1.000 bar...
  • Seite 88 Abgleich Temperaturfühler Abgleich Temperaturfühler Display Aktion Bemerkung Temp.-Abgleich wählen. Falsch eingestellte Weiter mit enter Parameter verän- dern die Messeigen- schaften! Temperatur des Anzeige (3 s) Messgutes mit einem Das Gerät befindet externen Thermometer sich ab jetzt im ermitteln. HOLD-Zustand. Eingabe des ermittelten Anzeige der Ist- Temperaturwerts.
  • Seite 89 Messung Display Bemerkung Das Gerät wird aus den Menüs der Konfigu- rierung und Kalibrierung mit meas in den Messzustand geschaltet. (Wartezeit zur Messwertstabilisierung ca. 8 s) Im Messmodus zeigt die Hauptanzeige die oder AM/PM und °F: konfigurierte Messgröße (Oxy [%] oder Tem- peratur), die Nebenanzeige die Uhrzeit und die zweite konfigurierte Messgröße (Oxy [%] oder Temperatur), der Statusbalken [meas] ist...
  • Seite 90 Diagnose (DIAG) Diagnose Im Diagnosemodus können Sie ohne Unterbrechung der Messung folgende Menüpunkte aufrufen: CALDATA Kalibrierdaten einsehen SENSOR Sensordaten einsehen SELFTEST Selbsttest des Geräts auslösen LOGBOOK Logbucheinträge anzeigen MONITOR aktuelle Messwerte anzeigen VERSION Gerätetyp, Softwareversion, Seriennummer anzeigen Der Diagnosemodus kann durch einen Passcode geschützt werden (Menü...
  • Seite 91 Diagnose Display Menüpunkt Anzeige der aktuellen Kalibrierdaten Mit PfeiltastenCALDATA auswählen, mit enter bestätigen. Mit Pfeiltastenin der unteren Textzeile auswählen (LAST_CAL ZERO SLOPE NEXT_CAL). Die gewählte Größe wird jeweils automatisch in der Hauptanzeige angezeigt. Zurück zur Messung mit meas. Anzeige der Sensordaten Bei analogen Sensoren wird der Typ angezeigt, bei digitalen Sensoren Hersteller, Typ, Seriennummer und letztes Kalibrierdatum.
  • Seite 92 Diagnose Display Menüpunkt Geräteselbsttest (Ein Abbruch ist jederzeit mit meas möglich.) 1 Displaytest: Anzeige aller Segmente im Wechsel der drei Hintergrundfarben weiß/grün/rot. Weiter mit enter 2 RAM-Test: Sanduhr blinkt, am Ende ­­PASS­­ oder ­­FAIL­­ Weiter mit enter 3 EEPROM-Test: Sanduhr blinkt, am Ende ­­PASS­­ oder ­­FAIL­­...
  • Seite 93 Diagnose Display Menüpunkt Anzeige der Logbuch-Einträge Mit PfeiltastenLOGBOOK auswählen, mit enter bestätigen. Mit Pfeiltasten  können Sie im Logbuch vorwärts und rückwärts blättern (Einträge ­00­...­99­), dabei ist ­00­ der letzte Eintrag. Steht das Display auf Datum/Uhrzeit, kann mit  ein bestimmtes Datum gesucht werden. Mit Pfeiltastenkönnen Sie dann den dazugehöri­...
  • Seite 94 Diagnose Display Menüpunkt Anzeige der laufenden Messwerte (Sensormonitor) Mit PfeiltastenMONITOR auswählen, mit enter bestätigen. Mit Pfeiltastenin der unteren Textzeile aus­ wählen: OXY, RTD, I­INPUT (zusätzlich bei digitalen Anzeigebeispiele: Sensoren: OPERATION TIME SENSOR WEAR LIFETIME CIP SIP AUTOCLAVE). Die gewählte Größe wird jeweils automatisch in der Hauptanzeige angezeigt.
  • Seite 95 Service (SERVICE) A Service Im Servicemodus können Sie folgende Menüpunkte aufrufen: MONITOR aktuelle Messwerte anzeigen SENSOR Anzeige der Sensordaten, bei MEMOSENS auch Rück- setzen des Sensorverschleißzählers nach Elektrolyt-/ Membranwechsel, Autoklavierzähler inkrementieren OUT1 Stromausgang 1 testen OUT2 Stromausgang 2 testen CODES Passcodes zuweisen oder ändern DEFAULT Gerät auf Werkseinstellungen zurückschalten...
  • Seite 96 Service Menüpunkt Bemerkung Anzeige der laufenden Messwerte (Sensormonitor) bei gleichzeitig aktivem HOLD- Zustand: Mit PfeiltastenMONITOR auswählen, mit enter bestätigen. Mit PfeiltastenGröße in der unteren Textzeile auswählen. Die gewählte Größe wird jeweils automatisch in der Hauptanzeige angezeigt. Da sich das Gerät im HOLD-Zustand befindet, können mit Hilfe von Simulatoren Validierungen durchgeführt werden, ohne dass die Signalausgänge beeinflusst werden.
  • Seite 97 Service Menüpunkt Bemerkung Passcode einrichten: Im Menü „SERVICE - CODES“ können Passcodes einge- richtet werden für den Zugriff auf die Betriebsarten DIAG, HOLD, CAL, CONF und SERVICE (bereits vorein- gestellt auf 5555). Bei Verlust des Service-Passcode ist beim Hersteller unter Angabe der Seriennummer des Gerätes eine „Ambulance-TAN“...
  • Seite 98 Betriebszustände A Betriebszustände Betriebs zustand Messen DIAG 60 s CAL_ZERO nein Nullpunkt CAL_SLOPE nein Steilheit P_CAL nein Produktkalibrierung S1 P_CAL nein Produktkalibrierung S2 CAL_RTD nein Abgleich Temp. CONF_A ParSet A CONF_B ParSet B SERVICE MONITOR SERVICE OUT 1 SERVICE OUT 2 SERVICE CODES SERVICE DEFAULT SERVICE OPTION...
  • Seite 99 A2... X: Speisegeräte und Anschaltung Empfohlene Speisegeräte: Bestell-Nr.: Speisetrenner, Ex, 90...253 V AC, WG 21 A7 Ausgang 4...20 mA Speisetrenner, Ex, 90...253 V AC, HART, WG 21 A7 Opt. 470 Ausgang 4...20 mA Speisetrenner, Ex, 24 V AC/DC, WG 21 A7 Opt. 336 Ausgang 4...20 mA Speisetrenner, Ex, 24 V AC/DC, HART, WG 21 A7 Opt.
  • Seite 100 Lieferprogramm und Zubehör Bestellschlüssel Stratos Pro A 2... Beispiel 2-Leiter / 4-20 mA B,C,E Kommunikation ohne (HART nachrüstbar per TAN) Versionsnummer Version Zulassungen Allgemeine Sicherheit ATEX / IECEx Zone 2 ATEX / IECEx / FM / CSA Zone 1 / Cl 1 Div 1 Messkanal Memosens pH / Redox digital...
  • Seite 101 Technische Daten Standard Sensoren: SE 706, SE 707, InPro 6800, Oxyferm, Memosens Eingangsbereich Messstrom 0 ... 600 nA Auflösung 10 pA Betriebsmessabweichung < 0,5% v. M.+ 0,05 nA + 0,005 nA/K Betriebsarten Messung in Gasen Messung in Flüssigkeiten Temperaturmessung -20 ... 150 °C / -4 ... +302 °F Anzeigebereiche Sättigung (-10 ...
  • Seite 102 Technische Daten Messbereiche mit Spurensensoren „001“ (TAN SW-A004) Sättigung (-10 ... 80°C) 0,000 ... 150,0 % Konzentration (-10 ... 80°C) 000,0 ... 9999 µg/l / 10,00 ... 20,00 mg/l (Gelöstsauerstoff ) 000,0 ... 9999 ppb / 10,00 ... 20,00 ppm Volumenkonzentration in Gas 000,0 ...
  • Seite 103 Technische Daten Temperatureingang NTC 22 kΩ / NTC 30 kΩ Anschluss 2-Leiter, abgleichbar Messbereich -20,0 ... +150,0 °C / -4 ... +302 °F Abgleichbereich 10 K Auflösung 0,1 °C / 0,1 °F 2,3,4) < 0,5 K (< 1 K bei >100°C) Betriebsmessabweichung ISM-Eingang „One wire“-Schnittstelle für den Betrieb mit ISM (digitalen Sensoren)
  • Seite 104 Technische Daten I-Eingang (TAN) Stromeingang 0/4 ... 20 mA / 50 Ω für externe Druckkompensation Messanfang/-ende konfigurierbar 0 ... 9,999 bar Kennlinie linear Betriebsmessabweichung 1,3) < 1% vom Stromwert + 0,1 mA Eingang HOLD galvanisch getrennt (Optokoppler) Funktion schaltet das Gerät in den HOLD-Zustand Schaltspannung 0 ...
  • Seite 105 Technische Daten Ausgang 2 Speisemessstromkreis, 4 ... 20 mA, potentialfrei, verpolsicher Speisespannung 14 ... 30 V Messgröße Sättigung, Konzentration, Salinität oder Temperatur Kennlinie linear Überbereich 22 mA bei Fehlermeldungen Ausgangsfilter -Filter, Filterzeitkonstante 0 ... 120 s Betriebsmessabweichung < 0,25 % vom Stromwert + 0,05 mA Messanfang/-ende konfigurierbar innerhalb des gewählten Messbereiches Echtzeituhr...
  • Seite 106 Zuweisen von Passcodes für den Zugriff auf die Menüs Werkseinstellung Rücksetzen aller Parameter auf die Werkseinstellung Freischalten optional erhältlicher Zusatzfunktionen Explosionsschutz siehe Control Drawing bzw. www.knick.de (A2**B/X) Datenerhaltung Parameter, Kalibrierdaten und Logbuch > 10 Jahre (EEPROM) DIN EN 61326-1 (Allgemeine Anforderungen) Störaussendung...
  • Seite 107 Technische Daten Gehäuse Kunststoffgehäuse aus PBT-glasfaserverstärkt, PC Befestigung Wand-, Mast-, Schalttafelbefestigung Farbe grau RAL 7001 Schutzart IP 67, NEMA 4X Brennbarkeit UL 94 V-0 Abmessungen 148 mm x 148 mm Schalttafelausschnitt 138 mm x 138 mm nach DIN 43 700 Gewicht ca.
  • Seite 108 Fehlerbehandlung Fehlerfall: • Das Display wird rot hinterleuchtet • das Alarmsymbol wird angezeigt • das gesamte Messwertdisplay blinkt • „ERR xxx“ wird in der unteren Menüzeile angezeigt Mit der Taste [info] kann ein kurzer Fehlertext abgerufen werden: • In der unteren Menüzeile erscheint der Fehlertext •...
  • Seite 109 Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) ERR 99 Fehler Abgleichdaten DEVICE FAILURE EEPROM oder RAM defekt Diese Fehlermeldung tritt nur bei komplettem Defekt auf. Das Gerät muss im Werk repariert und neu abgeglichen werden. ERR 98 Fehler Konfigurations- CONFIGURATION ERROR...
  • Seite 110 Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) ERR 05 Fehler in Cal-Daten * CAL DATA ERR 11 Anzeigebereich unter-/ RANGE DO SATURATION überschritten SAT Sättigung CONC Konzentration oder GAS Volumenkonzentration ERR 12 Messbereich des Sensors SENSOR CURRENT RANGE überschritten ERR 13...
  • Seite 111 Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) ERR 72 FLOW TOO LOW Durchfluss zu gering ERR 73 FLOW TOO HIGH Durchfluss zu hoch ERR 105 Parametrierfehler INVALID SPAN I-INPUT Stromeingang...
  • Seite 112 Sensoface (Sensocheck muss in der Konfigurierung aktiviert sein) Der Smiley auf dem Display (Sensoface) gibt Hinweise auf Sensor-Probleme (Sensordefekt, Sensorverschleiß, Kabel- defekt, Wartungsbedarf ). Die zulässigen Kalibrierbereiche und die Bedingungen für das freundliche, neutrale oder traurige Erscheinen von Sensoface sind in der folgenden Übersicht zusammengefasst.
  • Seite 113 Sensoface Display Problem Status Nullpunkt Nullpunkt und Steilheit des und Steilheit Sensors sind noch in Ordnung. Ein Austausch des Sensors soll- te bald erfolgen. Nullpunkt und/oder Steilheit des Sensors haben Werte erreicht, die eine einwand- freie Kalibrierung nicht mehr gewährleisten. Sensor taus- chen.
  • Seite 114 Sensoface Display Problem Status Sensor- Der Verschleiß liegt bei über verschleiß 80%. (nur bei Elektrolyt und Membran digitalen kontrollieren. Sensoren) Der Verschleiß liegt bei 100%. Elektrolyt und Membran kontrollieren, ggf. wechseln. Hinweis: Bei Wechsel von Membran oder Elektrolyt im Menü SERVICE - SENSOR den Verschleißzähler zurücksetzen.
  • Seite 115 FDA 21 CFR Part 11 Konformität mit FDA 21 CFR Part 11 Die US-amerikanische Gesundheitsbehörde FDA (Food and Drug Administration) regelt in der Richtlinie „Title 21 Code of Federal Regu- lations, 21 CFR Part 11, Electronic Records; Electronic Signatures“ die Erzeugung und Verarbeitung von elektronischen Dokumenten im Rah- men pharmazeutischer Entwicklung und Produktion.
  • Seite 116 Index Abmessungen 13 Alarm 30 Verzögerungszeit 70 Alarmeinstellungen 72 Ambulance-TAN 97 Anschluss an Speisegeräte 99 Anschlussbeispiele 18 Anschlussklemmen 16 Audit Trail 115 Ausgangsfilter 56 Ausgangssignal bei HOLD 29 Konfigurierung 61 Ausgangsstrom bei Fehlermeldung (FAIL) 59 Ausgangsstrom bei Sensoface (FACE) 59 Ausgangsstrombereich Ausgang 1 54 Ausgang 2 62...
  • Seite 117 Index Datum, Anzeige 89 Datum und Uhrzeit 75 Diagnose 90 Geräteselbsttest 92 Kalibrierdaten 91 Sensordaten 91 Sensormonitor 94 Version 94 Diagnose, allgemein 27 Digitale Sensoren: Betrieb und Anschluss 76 Display 22 Displaytest 92 Displayhinterleuchtung 22, 26 Dokumentation: Lieferumfang 3 Druckkorrektur 64 Durchflussmessung 68 Alarm 73 EEPROM-Test 92...
  • Seite 118 Index Gehäusekomponenten 12 Geräteselbsttest 92 Gerätetyp anzeigen 94 GROUP 75 Hilfsenergie 17 Hinterleuchtung 22 HOLD 29 Ausgangssignal bei HOLD 29 Beenden 29 HOLD extern auslösen 30 HOLD manuell auslösen 30 Konfigurierung 61 Verhalten des Ausgangssignals 29 Inbetriebnahme 10 Info-Text 109 Installation 16 Kalibrierdaten 91 Kalibrierfehler 108...
  • Seite 119 Index Menüstruktur 32 Messstellenbezeichnung 74 Reinigungszyklen 48 Sensocheck 70 Sensor 44 Sensorkontrolle (TAG, GROUP) 52 Sterilisierungszyklen 48 Stromausgang 1 54 Stromausgang 2 62 Übersicht 35 Uhrzeit und Datum 74 Zeitkonstante Ausgangsfilter 56 Konfigurierung, allgemein 27 Kurzbedienungsanleitungen 3 Lieferprogramm 100 Lieferumfang 12 Dokumentation 3 Logbuch-Einträge anzeigen 93 Mastmontage 14...
  • Seite 120 Index Messung 89 Messwerte anzeigen 94 Modul-Test 92 Montage 12 Montagemöglichkeiten 7 Montageplan 13 Nullpunktkalibrierung 82 Option anfordern 97 Optionen: Übersicht TAN-Optionen 100 Optionsfreigabe 97 Parameterfehler 108 Parametersatz A/B 33 Anzeige 89 Eigene Konfigurierdaten 42 Parametersatz A/B manuell umschalten 34 Parametersatzumschaltung über externes Signal 66 Passcodes einrichten 97 Passcodes (Electronic Signature) 115...
  • Seite 121 Index Sensoface 112 Fehlerbehandlung 108 Konfigurierung 59 Sensoranschluss, Klemmenbelegung 17 Sensordaten anzeigen 91 Sensordefekt 113 Sensorkontrolle (TAG, GROUP) 53 Sensormonitor (Diagnose) 94 Sensormonitor (Service) 96 Sensortyp analog/digital 44 Sensorverschleiß, Anzeige (Memosens) 94 Sensorverschleiß, Sensoface-Meldung 114 Sensor-Verschleißzähler rücksetzen (Memosens) 96 Seriennummer anzeigen 94 Service 95 Autoklavierzähler inkrementieren 96 Optionen freischalten 97...
  • Seite 122 Index Stromausgang 1, Konfigurierung 54 Stromausgang 2, Konfigurierung 62 TAG 75 TAN-Eingabe 97 TAN-Optionen: benötigte Schlüssel 100 TAN-Optionen, freischalten 97 Tastatur 21 Technische Daten 101 Temperaturfühlerabgleich 88 Temperaturfühlertyp auswählen 44 Transaktionsnummer 97 Typschilder 16 Überblick 7 Uhrzeit, Anzeige 89 Uhrzeit und Datum 75 Urheberrechtlich geschützte Begriffe 123 Verdrahtung 17 Beispiele 18...
  • Seite 123 InPro ® ist eingetragenes Warenzeichen der Firma Mettler-Toledo. ISM ® ist eingetragenes Warenzeichen der Firma Mettler-Toledo. Memosens ® ist eingetragenes Warenzeichen der Firmen Endress+Hauser Conducta GmbH und Knick Elektronische Messgeräte GmbH & Co. KG HART ® ist eingetragenes Warenzeichen der HART Communications...
  • Seite 124 Zugang zu bestimmten Funktionsbereichen zu schützen. Betriebsart Passcode Service (SERVICE) 5555 Diagnose (DIAG) Betriebszustand HOLD Kalibrierung (CAL) Konfigurierung (CONF) Knick Elektronische Messgeräte GmbH & Co. KG Beuckestraße 22 14163 Berlin Germany Telefon: +49 30 80191-0 Telefax: +49 30 80191-200 Web: www.knick.de...
