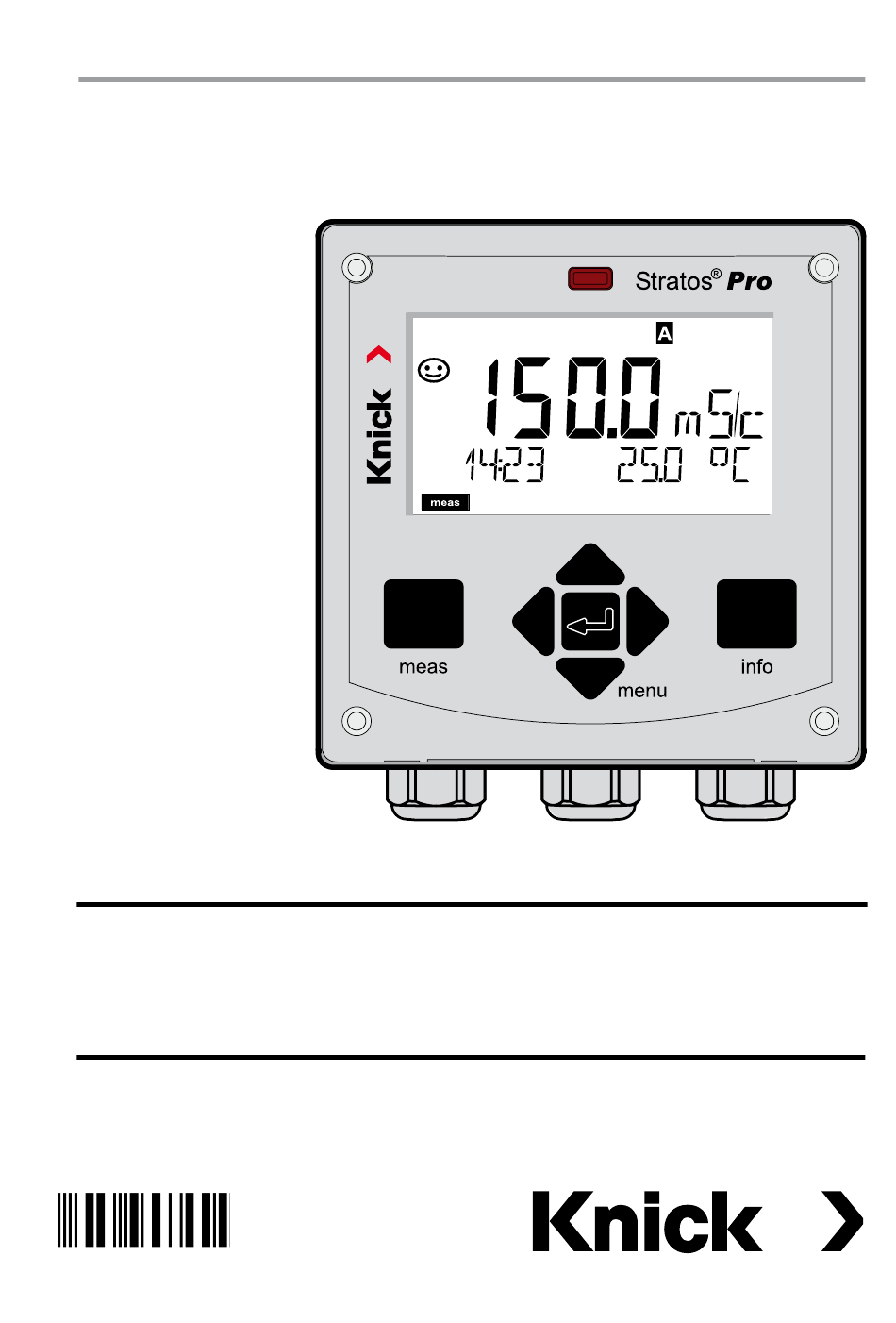

Stratos®Pro
A401B COND
Betriebsanleitung
Aktuelle Produktinformation:
www.knick.de
094705

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Knick Stratos Pro A401B COND

Inhaltszusammenfassung für Knick Stratos Pro A401B COND

  • Seite 1 Stratos®Pro A401B COND Betriebsanleitung Aktuelle Produktinformation: www.knick.de 094705...

  • Seite 2: Rücksendung Im Garantiefall

    Grundlegendes Copyright 2018 · Änderungen vorbehalten. Rücksendung im Garantiefall Bitte kontaktieren Sie in diesem Fall das Service-Team. Senden Sie das Gerät gereinigt an die Ihnen genannte Adresse. Bei Kontakt mit Prozess medium muss das Gerät vor dem Versand de- kontaminiert/desinfiziert werden. Legen Sie der Sendung in diesem Fall eine entsprechende Erklärung bei, um eine mögliche Gefährdung der Service-Mitarbeiter zu vermeiden.

  • Seite 3: Lieferumfang Der Dokumentation

    Lieferumfang der Dokumentation Sicherheitshinweise Kurzbedienungsanleitungen Installation und erste Schritte: • Bedienung • Menüstruktur • Kalibrierung • Handlungshinweise bei Fehlermeldungen Werksprüfzeugnis Control Drawings Aktuelle Dokumentation im Internet: www.knick.de...

  • Seite 4: Inhaltsverzeichnis

    Inhalt Grundlegendes....................2 Lieferumfang der Dokumentation ............3 Einleitung ..................7 Bestimmungsgemäßer Gebrauch ............7 Sicherheitshinweise ..............12 Stratos Pro A401B COND im Überblick ........14 Montage ..................15 Lieferumfang ....................15 Montageplan, Abmessungen ..............16 Mastmontage, Schutzdach ...............17 Schalttafeleinbau ..................18 Installation ..................19 Sicherheitshinweise zur Installation ............19 Typschilder / Klemmenbelegung ............20 Stromversorgung, Signalleitungen ............21...
  • Seite 5 Inhalt Konfigurierung ................44 Parametersatz A/B ..................46 Konfigurierung (Kopiervorlage) ..............52 Sensor .......................56 Stromausgang 1 ....................62 Stromausgang 2 ....................72 Temperaturkompensation ................74 Eingang CONTROL ..................78 Alarmeinstellungen ..................80 Grenzwertfunktion ..................84 Impulslängen- / Impulsfrequenzregler ..........93 Regler .......................94 WASH-Kontakt ....................98 Uhrzeit und Datum ................... 100 Meßstellenbezeichnung ................ 100 Digitale Sensoren ...............102 Betrieb ......................
  • Seite 6 Inhalt Technische Daten ...............131 Kalibrierlösungen ...............139 Konzentrationsverläufe .............141 Fehlerbehandlung ..............146 Fehlermeldungen ...............147 Sensoface ..................149 FDA 21 CFR Part 11 ..............151 Electronic Signature – Passcodes ............151 Audit Trail ..................... 151 Index .....................152 Urheberrechtlich geschützte Begriffe..........163 Passcodes ..................164...

  • Seite 7: Einleitung

    Einleitung Bestimmungsgemäßer Gebrauch Stratos Pro A401B COND ist ein 4-Leiter-Gerät zur Messung elektri- scher Leitfähigkeit und Temperatur in Flüssigkeiten. Einsatzgebiete sind: Biotechnologie, Chemische Industrie, Umwelt und Lebensmittel- bereich, Wasser-/Abwassertechnik. Das Gehäuse und die Montagemöglichkeiten • Das robuste Kunststoffgehäuse ist ausgelegt für die Schutzart IP 67/ NEMA 4X outdoor und besteht aus PBT-glasfaserverstärkt, PC und...

  • Seite 8: Datenlogger

    Einleitung Das Display Klartextanzeigen im großen, hinterleuchteten LC-Display erlauben eine intuitive Bedienung. Der Anwender kann festlegen, welche Werte im Standard-Meßmodus angezeigt werden sollen („Main Display“, siehe Seite 36). Farbgeleitete Nutzerführung Durch farbige Hinterleuchtung des Displays werden verschiedene Betriebszustände signalisiert (z.B. Alarm: rot, HOLD-Zustand: orange, siehe Seite 37).

  • Seite 9: Steuereingänge

    Einleitung Steuereingänge I-Input Strom- Der analoge Stromeingang (0) 4 ... 20 mA kann für eine externe Temperatur- Eingang kompensation benutzt werden (TAN erforderlich). Siehe Seite 76. HOLD- HOLD (potentialfreier digitaler Steuereingang) Der Eingang HOLD kann für das externe Eingang Auslösen des HOLD-Zustands verwendet werden, siehe Seite 41.

  • Seite 10: Signalausgänge

    Einleitung Signalausgänge Ausgangsseitig verfügt das Gerät über zwei Stromausgänge (zur Über- tragung von z. B. Meßwert und Temperatur). Die Ausgangskennlinie ist einstellbar (linear, bilinear bzw. logarithmisch), siehe Seite 62ff. Schaltkontakte Vier potentialfreie Schaltkontakte stehen zur Verfügung. Stromausgänge Ausgang 1 Die potentialfreien Stromausgänge (0) 4 ... 20 mA können zur Übertragung von Meßwerten eine lineare/bilineare oder logarithmische Ausgangskennlinie zuge-...
  • Seite 11 Einsatzbeispiel Stratos Pro A401B COND...

  • Seite 12: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise unbedingt lesen und beachten! Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Bei seiner Verwendung können unter Umständen dennoch Gefahren für den Benutzer bzw. Beeinträchtigungen für das Gerät entstehen. Siehe auch separates Dokument „Sicherheitshinweise“. VORSICHT! Die Inbetriebnahme muß...
  • Seite 13 ANSI/ISA-RP12.06.01. • Bei der Installation in explosionsgefährdeten Bereichen sind die Angaben der Control Drawing zu beachten (Download: www.knick.de). • Vor Inbetriebnahme ist der Nachweis über die Zulässigkeit der Zusammen schaltung mit anderen Betriebsmitteln, z. B. Speisegerät, einschließlich der Kabel und Leitungen zu führen.

  • Seite 14: Stratos Pro A401B Cond Im Überblick

    Überblick Stratos Pro A401B COND im Überblick Cond- + Output 1 / HART Ausgang 1 I hi Eingang – Output 1 / HART U hi U lo + Output 2 Ausgang 2 I lo – Output 2 RTD (GND) REL 1...

  • Seite 15: Montage

    Montage Lieferumfang Kontrollieren Sie die Lieferung auf Transportschäden und auf  Vollständigkeit! Zum Lieferumfang gehören: • Fronteinheit, Untergehäuse, Kleinteilebeutel • Werksprüfzeugnis • Dokumentation (vgl. Seite 3) Abb.: Montage der Gehäusekomponenten 1) Kurzschlußbrücke (3 Stück) 6) Verschlußpfropfen (1 Stück) 2) Scheibe (1 Stück), für Conduit 7) Reduziergummi (1 Stück) Montage: Scheibe zwischen 8) Kabelverschraubungen...

  • Seite 16: Montageplan, Abmessungen

    Montage Montageplan, Abmessungen 1) Kabelverschraubung (3 Stück) 2) Bohrungen für Kabelver- schraubung oder Conduit ½“, ø 21,5 mm (2 Bohrungen) Conduit-Verschraubungen sind nicht im Lieferumfang enthalten! 3) Bohrungen für Mastmontage (4 Bohrungen) 4) Bohrungen für Wandmontage (2 Bohrungen) Abb.: Befestigungsplan...

  • Seite 17: Mastmontage, Schutzdach

    Montage Mastmontage, Schutzdach ø40...ø60 1) Schlauchschellen mit Schnek- kentrieb nach DIN 3017 (2 Stück) 2) Mastmontageplatte (1 Stück) 3) Wahlweise senkrechte oder waagerechte Mastanordnung 4) Schneidschrauben (4 Stück) Abb.: Mastmontage-Satz, Zubehör ZU 0274 Abb.: Schutzdach für Wand- und Mastmontage, Zubehör ZU 0737...

  • Seite 18: Schalttafeleinbau

    Montage Schalttafeleinbau <30 1) umlaufende Dichtung (1 Stück) 2) Schrauben (4 Stück) 3) Lage der Schalttafel 4) Riegel (4 Stück) 5) Gewindehülsen (4 Stück) Schalttafelausschnitt 138 x 138 mm (DIN 43700) 1...22 Abb.: Schalttafel-Montagesatz, Zubehör ZU 0738...

  • Seite 19: Installation

    Installation Sicherheitshinweise zur Installation • Die Installation des Geräts darf nur durch ausgebildete Fachkräfte (BGV A 3) unter Beachtung der einschlägigen Vorschriften und der Betriebsanleitung erfolgen! • Bei der Installation müssen die technischen Daten und die Anschlußwerte beachtet werden! • Leitungsadern dürfen beim Abisolieren nicht eingekerbt werden! •...

  • Seite 20: Typschilder / Klemmenbelegung

    +55 °C Enclosure Type 4X 14163 Berlin Made in Germany Power: 00000 / 0000000 / 1845 Type A4**B-*/* 24 (-15%) to 230 (+10%) V AC, 45 to 65 Hz, < 12 VA APPROVED Installation 24 (-15%) to 80 (+10%) V DC , 4 W - 20 <...

  • Seite 21: Stromversorgung, Signalleitungen

    Stromversorgung, Signalleitungen Anschluß der Stromversorgung bei Stratos Pro A401B COND an die Klemmen 21 und 22 (24 ... 230 V AC, 45 ... 65 Hz / 24 ... 80 V DC) Klemmenbelegung Ansatzflächen zum Abziehen der Anschlußklemmen Abb: Anschlußklemmen, Gerät geöffnet, Rückseite der Fronteinheit...

  • Seite 22: Sensor Anschließen

    Sensor anschließen Verbinden Sie die Sensorleitungen mit dem Sensoranschluß (Modul-Klemmen A...K). Sensoranschluß Modul MK-COND Ansatzflächen zum Abziehen der Anschlußklemmen Abb.: Klemmenbelegung Modul MK-COND Abb: Anschlußklemmen, Gerät geöffnet, Rückseite der Fronteinheit...

  • Seite 23: Beschaltungsbeispiele

    Beschaltungsbeispiele Beispiel 1: Meßaufgabe: Leitfähigkeit, Temperatur Sensoren (Prinzip): 4 Elektroden Brücke zwischen F und G setzen, wenn nur 2-Leiter- Temperaturfühler verwendet wird!
  • Seite 24 Beschaltungsbeispiele Beispiel 2: Meßaufgabe: Leitfähigkeit, Temperatur Sensoren (Prinzip): 2 Elektroden, koaxial Brücke! Brücke! Brücke!
  • Seite 25 Beschaltungsbeispiele Beispiel 3: Meßaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): SE 604, Kabel ZU 0645 Stecker Sensorkopf...
  • Seite 26 Beschaltungsbeispiele Beispiel 4: Meßaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): SE 630 Steckverbindung Sensorkopf...
  • Seite 27 Beschaltungsbeispiele Beispiel 5: Meßaufgabe: Leitfähigkeit, Temperatur Sensoren (Beispiel): 4-Elektroden-Sensor SE 600 / SE 603 *) nicht anschließen...
  • Seite 28 Beschaltungsbeispiele Beispiel 6: Meßaufgabe: Leitfähigkeit, Temperatur Sensor: Memosens Beispiele: SE 604(X)-MS SE 605H-... SE 615/1-MS SE 630(X)-MS Der Memosens-Sensor wird an die RS-485-Schnittstelle des Meßge- rätes angeschlossen – es darf bei Geräten der Serie A2... (2-Leiter- Geräte) kein Meßmodul installiert sein. Sie müssen also zunächst das Meßmodul aus dem Steckplatz herausziehen (siehe Folgeseite).

  • Seite 29: Anschluß Des Memosens-Sensors

    Anschluß des Memosens-Sensors Achtung! Der Steckplatz Modul MK-COND darf nicht bestückt sein – das Modul ist zu entfernen! Ansatzflächen zum Abziehen der Anschlußklemmen Anschluß Memosens: Aderfarbe braun grün gelb weiß, Schirm transparent...

  • Seite 30: Schutzbeschaltung Schaltkontakte

    Schutzbeschaltung Schaltkontakte Schutzbeschaltung der Schaltkontakte Relaiskontakte unterliegen einer elektrischen Erosion. Besonders bei induktiven und kapazitiven Lasten wird dadurch die Lebensdauer der Kontakte reduziert. Elemente, die zur Unterdrückung von Funken und Lichtbogenbildung eingesetzt werden, sind z.B. RC-Kombinationen, nichtlineare Widerstände, Vorwiderstände und Dioden. Typische AC-Anwendungen bei induktiver Last 1 Last...
  • Seite 31 Schutzbeschaltung Schaltkontakte Typische Schutzbeschaltungsmaßnahmen DC-Anwendung bei induktiver Last AC/DC-Anwendungen bei kapazitiver Last Anschaltung von Glühlampen Induktive Last Freilaufdiode, z. B. 1N4007 (Polarität beachten) Kontakt Kapazitive Last Widerstand, z. B. 8 Ω/1 W bei 24 V / 0,3 A Kontakt Glühlampe, max 60 W / 230 V, 30 W / 115 V Kontakt WARNUNG! Die zulässige Belastbarkeit der Schaltkontakte darf auch während...

  • Seite 32: Bedienoberfläche, Tastatur

    Bedienoberfläche, Tastatur MEMO SENS 1 IrDA-Sender/Empfänger 2 Display 3 Tastatur 4 Typschild (unten) Taste Funktion • Im Menü eine Ebene zurück • Direkt in den Meßmodus (> 2 s drücken) • Meßmodus: andere Displaydarstellung • Informationen abrufen • Fehlermeldungen anzeigen •...

  • Seite 33: Display

    Display MEMO SENS 1 Temperatur 13 Info verfügbar 2 Sensocheck 14 HOLD-Zustand aktiv 3 Intervall/Einstellzeit 15 Hauptanzeige 4 Sensordaten 16 Nebenanzeige 5 nicht verwendet 17 weiter mit enter 6 Meldung Grenzwert: 18 nicht verwendet Limit 1 bzw. Limit 2 19 Diagnose 7 Alarm 20 Konfiguriermodus 8 Service...

  • Seite 34: Betriebsart Messen

    Betriebsart Messen Nach Zuschalten der Betriebsspannung geht das Gerät automatisch in die Betriebsart „Messen“. Aufruf der Betriebsart Messen aus einer anderen Betriebsart heraus (z.B. Diagnose, Service): Taste meas lang drücken (> 2 s). Sensoface-Anzeige Anzeige aktiver (Sensorzustand) Parametersatz (Konfigurierung) Uhrzeit (oder Durchfluß) Anzeige ent- spricht OUT1:...

  • Seite 35: Betriebsart Wählen / Werte Eingeben

    Betriebsart wählen / Werte eingeben Betriebsart wählen: 1) Taste meas lang (> 2 s) drücken (direkt zur Betriebsart Messen) 2) Taste menu drücken – das Auswahlmenü erscheint 3) Betriebsart mittels Pfeiltasten links / rechts wählen 4) Gewählte Betriebsart mit enter bestätigen Auswahlmenü...

  • Seite 36: Displaydarstellung Im Meßmodus

    Displaydarstellung im Meßmodus Als MAIN DISPLAY wird die im Meß- modus aktive Anzeige bezeichnet. Den Meßmodus rufen Sie aus anderen Betriebsarten durch längeres Drücken der Taste meas auf (> 2 s). Taste meas Taste enter meas Kurzes Drücken von meas ruft weitere Displaydarstellungen auf, zum Beispiel Meßstellenbezeichnung (TAG) oder Durchfluß...

  • Seite 37: Farbgeleitete Nutzerführung

    Farbgeleitete Nutzerführung Die farbgeleitete Nutzerführung garantiert eine erhöhte Bedienungs- sicherheit und signalisiert Betriebszustände besonders deutlich. Der normale Meßmodus ist weiß hinterleuchtet, während Anzeigen im Informationsmodus grün und das Diagnosemenü türkis erscheinen. Der orangefarbene HOLD-Modus z. B. bei Kalibrierungen ist ebenso weithin sichtbar wie der Magenta-Farbton zur optischen Unterstrei- chung von Asset-Management-Meldungen für die vorausschauende Diagnostik –...

  • Seite 38: Die Betriebsarten

    Die Betriebsarten Diagnose Anzeige der Kalibrierdaten, Anzeige der Sensordaten, Durchführung eines Geräteselbsttests, Abruf der Logbuch-Einträge und Anzeige der Hard-/Softwareversion der einzelnen Komponenten. Das Logbuch kann 100 Einträge erfassen (00...99), sie sind direkt am Gerät einsehbar. Über eine TAN (Option) kann das Logbuch auf 200 Einträge erweitert werden. HOLD Manueller Aufruf des Betriebszustandes HOLD, z.

  • Seite 39: Menüstruktur Betriebsarten, Funktionen

    Menüstruktur Betriebsarten, Funktionen Anzeige meas meas meas meas Anzeige TAG Anzeige CLK Meßmodus Reglerparameter (Hauptdisplay (wenn parametriert) nach 60 s nach 60 s wählbar) Drücken der Taste menu (Pfeiltaste unten) führt zum Auswahlmenü. Mit Hilfe der Pfeiltasten rechts / links erfolgt die Auswahl der Menügruppe. Öffnen der Menüpunkte mit enter.

  • Seite 40: Der Betriebszustand Hold

    Der Betriebszustand HOLD Der HOLD-Zustand ist ein Sicherheitszustand beim Konfigurieren und Kalibrieren. Der Ausgangsstrom ist eingefroren (Last) oder auf einen festen Wert gesetzt (Fix). Alarm- und Grenzwert kontakte sind inaktiv. Während des HOLD-Zustands ist das Display orange hinterleuchtet. HOLD-Zustand, Anzeige auf dem Display: Verhalten des Ausgangssignals •...

  • Seite 41: Alarm

    Alarm HOLD extern auslösen Der Betriebszustand HOLD kann von außen über ein Signal am HOLD- Eingang gezielt ausgelöst werden (z.B. über das Prozeßleitsystem). Hilfsenergie HOLD- 12...24 V AC/DC Eingang Stratos Pro A4... Prozeßleitsystem HOLD inaktiv 0...2 V AC/DC HOLD aktiv 10...30 V AC/DC HOLD manuell auslösen Der Betriebszustand HOLD kann manuell über das Menü...

  • Seite 42: Meldungen Alarm Und Hold

    Meldungen Alarm und HOLD Meldung Auslöser Ursache Alarm Sensocheck Polarisation / Kabel (22 mA) Fehlermeldungen Flow (Eingang CONTROL) Alarm- ERR 10: Leitwert > 3500 mS kontakt öffnet HOLD HOLD HOLD über Menü bzw. Eingang (Last/Fix) CONF Konfigurierung Kalibrierung SERVICE Service...
  • Seite 43 Meldungen Alarm und HOLD Meldung über den Eingang CONTROL erzeugen (Durchfluß min. / Durchfluß max.): Je nach Voreinstellung im Menü „Konfigurierung“ kann der Eingang CONTROL zur Parametersatzumschaltung bzw. zur Durchflußmessung (Impulsprinzip) verwendet werden. Bei Voreinstellung auf Durchflußmessung kann bei Überschreitung des minimalen bzw. maximalen Durchflusses ein Alarm generiert werden: (Wert eingeben, Voreinstellung ist 5 Liter/h) (Wert eingeben, Voreinstellung ist 25 Liter/h)

  • Seite 44: Konfigurierung

    Konfigurierung Die Konfigurierschritte sind in Menügruppen zusammengefaßt. Mit Hilfe der Pfeiltasten links / rechts kann zur jeweils nächsten Menü- gruppe vor- bzw. zurückgesprungen werden. Jede Menügruppe besitzt Menüpunkte zur Einstellung der Parameter. Öffnen der Menüpunkte mit enter. Das Ändern der Werte erfolgt mit den Pfeiltasten, mit enter werden die Einstellungen bestätigt/über- nommen.
  • Seite 45 Konfigurierung Parametersatz A/B: konfigurierbare Menügruppen Das Gerät verfügt über 2 Parametersätze „A“ und „B“. Durch das Umschalten des Parametersatzes kann das Gerät so z.B. an zwei verschiedene Meßsituationen angepaßt werden. Der Parametersatz „B“ läßt nur die Einstellung prozeßbezogener Parameter zu. Menügruppe Parametersatz A Parametersatz B...

  • Seite 46: Bemerkung

    Konfigurierung Parametersatz A/B Manuell umschalten. Signalisieren mit WASH-Kontakt. Display Aktion Bemerkung Manuelles Das manuelle Umschalten der Parametersätze muß Umschalten der vorher in CONFIG gewählt Parametersätze: werden. Liefereinstellung meas drücken ist fester Parametersatz A. Falsch eingestellte Parameter verändern die Meßeigenschaften! In der unteren Zeile blinkt PARSET.
  • Seite 47 Konfigurierung Konfigurierung Auswahl Vorgabe SENSOR SNS: 2-ELECTRODE 2-ELECTRODE 4-ELECTRODE MEMOSENS 2-EL / 4-EL CELLFACTOR 00.0000 - 01.0000 c 19.9999 c MEAS MODE Cond Cond Conc % Sal ‰ USP μS/cm Cond MEAS RANGE x.xxx μS/cm xxx.x mS/cm xx.xx μS/cm xxx.x μS/cm xxxx μS/cm x.xxx mS/cm xx.xx mS/cm...
  • Seite 48 Konfigurierung Konfigurierung Auswahl Vorgabe SENSOR SNS: CIP COUNT ON/OFF SIP COUNT ON/OFF Ausgang 1 (OUT1) OT1: RANGE 0–20 mA 4–20 mA 4–20 mA CHANNEL Cond/TMP Cond OUTPUT (nur bei Cond) LIN / BiLIN / LOG BEGIN (0) 4mA xxxx 000.0 mS/cm END 20 mA xxxx 100.0 mS/cm...
  • Seite 49 Konfigurierung Konfigurierung Auswahl Vorgabe Ausgang 2 (OUT2) OT2: RANGE 0–20 mA / 4–20 mA 4–20 mA CHANNEL Cond/TMP ... sonst wie Ausgang 1 Temperaturkompensation (CORRECTION) COR: TC SELECT LIN, NLF, NaCl HCl, NH3, NaOH TC LIQUID 00.00 ...19.99%/K 00.00%/K REF TEMP 000.0 ...
  • Seite 50 Konfigurierung Konfigurierung Auswahl Vorgabe Schaltausgänge (Rel1/Rel2) REL: Auswahl in Textzeile LIMITS LIMITS CONTROLLER CHANNEL Cond/TMP/FLOW Cond FUNCTION Lo LEVL Lo LEVL Hi LEVL CONTACT N/O, N/C LEVEL innerhalb Meßbereich HYSTERESIS 0...50% vom Meßbereich DELAYTIME 0000...9999 SEC 0010 SEC CHANNEL Cond/TMP/FLOW Cond FUNCTION Lo LEVL...
  • Seite 51 Konfigurierung Konfigurierung Auswahl Vorgabe Schaltausgänge (Rel1/Rel2) USP: USP FACTOR 010.0 ... 100.0 % 100.0 % CONTACT REL1 N/O, N/C DELAYTIME 0000...9999 SEC 0000 SEC CONTACT REL2 N/O, N/C DELAYTIME 0000...9999 SEC 0000 SEC Reinigungskontakt (WASH) WSH: Auswahl in Textzeile WASH WASH PARSET A/B WASH...

  • Seite 52: Konfigurierung (Kopiervorlage)

    Konfigurierung (Kopiervorlage) Zwei komplette Parametersätze liegen im EEPROM ab. Bei Auslie- ferung sind beide Sätze identisch, können dann aber parametriert werden. Hinweis: Tragen Sie Ihre Konfigurierdaten auf den Folgeseiten ein oder nutzen Sie diese als Kopiervorlage.

  • Seite 53: Parametersatz A Parametersatz B

    Konfigurierung (Kopiervorlage) Parameter Parametersatz A Parametersatz B SNS: Sensortyp SNS: Zellkonstante SNS: Meßmodus SNS: Meßbereich SNS: Konzentrations- bestimmung SNS: Temperatureinheit SNS: Temperaturerfassung SNS: Temperatur manuell SNS: RTD-Typ SNS: CIP-Zähler SNS: SIP-Zähler OT1: Strombereich OT1: Meßgröße OT1: Ausgabe lin/bilin/log OT1: Stromanfang OT1: Stromende OT1: (nur bilineare Kennlinie) Eckpunkt X...

  • Seite 54: (Kopiervorlage) Konfigurierung

    (Kopiervorlage) Konfigurierung Parameter Satz A Satz B OT2: Strombereich OT2: Meßgröße OT2: Ausgabe lin/bilin/log OT2: Stromanfang OT2: Stromende OT2: (nur bilineare Kennlinie) Eckpunkt X OT2: (nur bilineare Kennlinie) Eckpunkt Y OT2: Filterzeit OT2: 22 mA-Fehlerstrom OT2: HOLD-Zustand OT2: HOLD-FIX-Strom COR: TC SELECT COR: Temp.-Koeffizient COR: Referenztemperatur COR: Temp.-Eingang ext.
  • Seite 55 Konfigurierung (Kopiervorlage) Parameter Satz A Satz B RL2: Meßgröße RL2: Funktion RL2: Kontaktverhalten RL2: Schaltpunkt RL2: Hysterese RL2: Verzögerungszeit CTR: Meßgröße CTR: Reglertyp CTR: Pulslänge CTR: Pulsfrequenz CTR: Sollwert CTR: Neutralzone CTR: P-Verstärkung CTR: I-Zeit CTR: D-Zeit CTR: HOLD-Zustand REL: USP-Faktor REL: Kontakt RL1 REL: Verzögerungszeit REL: Kontakt RL2...

  • Seite 56: Sensor

    Konfigurierung Sensor Auswahl der Parameter 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 57 Konfigurierung Menüpunkt Aktion Auswahl Wahl Sensortyp 2-ELECTRODE Mit Pfeiltasten  4-ELECTRODE verwendeten Sensortyp MEMOSENS auswählen. Übernehmen mit enter Eingabe 00.0000...19.9999 c Mit Pfeiltasten  Stelle (01.0000 c) verändern, Zellkonstante mit Pfeiltasten  andere Stelle auswählen Übernehmen mit enter Wahl Meßmodus Cond Mit Pfeiltasten ...

  • Seite 58: Auswahl: Temperatureinheit, Temperaturerfassung, Temperaturfühlertyp

    Konfigurierung Sensor Auswahl: Temperatureinheit, Temperaturerfassung, Temperaturfühlertyp 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 59 Konfigurierung Menüpunkt Aktion Auswahl Temperatureinheit °C / °F Mit Pfeiltasten  °C oder °F wählen. Übernehmen mit enter Temperaturerfassung AUTO Mit Pfeiltasten  Modus auswählen: AUTO: Erfassung über Sensor MAN: direkte Eingabe der Temp., keine Erfassung (s. nächster Schritt) EXT: Temperaturvorgabe über Stromeingang (nur wenn TAN E freigeschaltet) Übernehmen mit enter...
  • Seite 60 Konfigurierung Sensor (nur ISM) Einstellung: CIP-Reinigungszyklen, SIP-Sterilisierungszyklen 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe SENSOR wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „SNS:“...
  • Seite 61 Konfigurierung Menüpunkt Aktion Auswahl CIP / SIP Folgende Einstellmöglichkeiten bei ISM-Sensoren: Reinigungszyklen ON/OFF Mit Pfeiltasten  ON oder OFF auswählen. ein/aus Schaltet die Protokollierung im erwei- terten Logbuch ein/aus Übernehmen mit enter Sterilisierungszyklen ON/OFF Mit Pfeiltasten  ON oder OFF auswählen. ein/aus Schaltet die Protokollierung im erwei-...
  • Seite 62 Konfigurierung Stromausgang 1 Ausgangsstrombereich. Meßgröße. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 63 Konfigurierung Menüpunkt Aktion Auswahl Strombereich 4-20 mA / 0-20 mA Mit Pfeiltasten  Bereich 4-20 mA oder 0-20 mA auswählen. Übernehmen mit enter Meßgröße Cond/TMP Mit Pfeiltasten  auswählen: Cond: Leitfähigkeit TMP: Temperatur Übernehmen mit enter Anschließend Auswahl Kennlinie (LIN/biLIN/ LOG).
  • Seite 64 Konfigurierung Stromausgang 1 Kennlinie Ausgangsstrom, bilinear 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 65 Konfigurierung Menüpunkt Aktion Auswahl Kennlinie Mit Pfeiltasten  aus- Kennlinie linear wählen, übernehmen mit Ausgangsstrom enter biLIN Kennlinie bilinear Kennlinie logarithmisch Stromanfang Eingabe für die gewählte Mit Pfeiltasten   Meßgröße/Bereich Wert eingeben und Stromende Wird der eingestellte Bereich überschritten, wählt das Gerät automa- Übernehmen mit enter tisch den nächsthöheren...
  • Seite 66 Logarithmische Kennlinie Nichtlinearer Verlauf des Ausgangsstroms, ermöglicht eine Messung über mehrere Dekaden, z. B. die Messung sehr kleiner Leitfähigkeitswerte mit hoher Auflösung sowie die Messung hoher Leitfähigkeitswerte (gering auflösend). Erforderliche Vorgaben: Start- und Endwert Mögliche Vorgabewerte für Start- und Endwert Der Startwert muß...
  • Seite 67 Konfigurierung Menüpunkt Aktion Auswahl Logarithmische Mit Pfeiltasten  aus- Kennlinie logarithmisch wählen, übernehmen mit Kennlinie enter Ausgangsstrom biLIN Kennlinie bilinear Kennlinie linear Startwert Eingabe für den Startwert Mit Pfeiltasten   der logarithmischen Wert eingeben Ausgangskennlinie Übernehmen mit enter Endwert Eingabe für den Endwert Mit Pfeiltasten ...
  • Seite 68 Konfigurierung Stromausgang 1 Zeitkonstante Ausgangsfilter einstellen 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 69 Konfigurierung Menüpunkt Aktion Auswahl Zeitkonstante 0...120 SEC Mit Pfeiltasten   (0000 SEC) Wert eingeben Ausgangsfilter Übernehmen mit enter Zeitkonstante Ausgangsfilter Zur Beruhigung des Stromausgangs kann ein Tiefpaß-Filter mit ein- stellbarer Filterzeitkonstante eingeschaltet werden. Bei einem Sprung am Eingang (100 %) steht nach Erreichen der Zeitkonstante am Aus- gang ein Pegel von 63 %.
  • Seite 70 Konfigurierung Stromausgang 1 Ausgangsstrom bei Error und HOLD. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT1 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT1:“...
  • Seite 71 Konfigurierung Menüpunkt Aktion Auswahl Ausgangsstrom bei Mit Pfeiltasten ON/OFF  ON (22 mA bei Fehlermeldung Fehlermeldung) oder OFF auswählen. Übernehmen mit enter Ausgangsstrom bei LAST/FIX LAST: bei HOLD wird der letzte Meßwert am HOLD Ausgang gehalten. FIX: bei HOLD wird ein (vorzugebender) Wert am Ausgang gehalten.

  • Seite 72: Stromausgang 2

    Konfigurierung Stromausgang 2 Ausgangsstrombereich. Meßgröße . . . 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe OUT2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „OT2:“...
  • Seite 73 Konfigurierung Menüpunkt Aktion Auswahl Strombereich 4-20 mA / 0-20 mA Mit Pfeiltasten  Bereich 4-20 mA oder 0-20 mA auswählen. Übernehmen mit enter Meßgröße Cond/TMP Mit Pfeiltasten  Begin: 0 °C auswählen: End: 100°C Cond: Leitfähigkeit TMP: Temperatur Übernehmen mit enter Alle weiteren Einstellungen wie bei Stromausgang 1 (siehe dort)!

  • Seite 74: Temperaturkompensation

    Konfigurierung Temperaturkompensation Wahl der Kompensations-Methode. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe CORRECTION wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „COR:“...
  • Seite 75 Konfigurierung Menüpunkt Aktion Auswahl Temperaturkompen- Mit Pfeiltasten  gewünschte sation Kompensation auswäh- len: OFF: Temperaturkompensation abgeschaltet LIN: Lineare Temperaturkompensation mit Eingabe des Temperaturkoeffizienten nLF: Temperaturkompensation für natürliche Wässer nach EN 27888 NaCl: Temperaturkompensation für Reinstwasser mit NaCl-Spuren HCl: Temperaturkompensation für Reinstwasser mit HCl- Spuren NH3: Temperaturkompensation...
  • Seite 76 Konfigurierung Temperaturkompensation TK Meßmedium. Stromeingang Temperaturmessung. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe CORRECTION wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „COR:“...
  • Seite 77 Konfigurierung Menüpunkt Aktion Auswahl Temperaturkompen- Nur bei linearer 00.00...19.99 %/K Kompensation: sation Meßmedium 1. Schritt: Eingabe der Temperatur- kompensation des Meßmediums. 2. Schritt: Eingabe der Bezugstemperatur Mit Pfeiltasten   Eingabe der Wert eingeben. Bezugstemperatur Übernehmen mit enter Bei ext. Temperaturmessung (Stromeingang freigeschaltet / TAN): Strombereich 4-20 mA / 0-20 mA Mit Pfeiltasten ...

  • Seite 78: Eingang Control

    Konfigurierung Eingang CONTROL Parametersatzumschaltung über externes Signal oder Durchflußmessung 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten , enter drücken. 4 Mit Pfeiltasten  Menügruppe CNTR_IN wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „IN:“...
  • Seite 79 Konfigurierung Menüpunkt Aktion Auswahl Auswahl Funktion PARSET Mit Pfeiltasten  aus- (Auswahl Parametersatz wählen, übernehmen mit Eingang CONTROL enter A/B über Signal am Eingang CONTROL) Flow (für Anschluß Durchflußmesser nach Impulsprinzip) Justierung zur Bei Auswahl „Flow“ 12000 Impulse / Liter müssen Sie zur Anpassung an Anpassung unterschied-...

  • Seite 80: Alarmeinstellungen

    Konfigurierung Alarmeinstellungen Alarmverzögerungszeit. Sensocheck. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe ALARM wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „ALA:“ im Display. Wahl der Menüpunkte mit enter-Taste, ändern mit Pfeiltasten (siehe rechte Seite).
  • Seite 81 Konfigurierung Menüpunkt Aktion Auswahl Verzögerungszeit 0...600 SEC Mit Pfeiltasten   (010 SEC) Wert eingeben. Übernehmen mit enter Sensocheck Auswahl Sensocheck ON/OFF (kontinuierliche Überwachung des Sensors). Mit Pfeiltasten  ON oder OFF auswählen. Übernehmen mit enter (Gleichzeitig wird Sensoface aktiviert. Bei OFF ist auch Sensoface ausgeschaltet.) Der Alarmkontakt...
  • Seite 82 Konfigurierung Alarmeinstellungen Eingang CONTROL (FLOW MIN, FLOW MAX) 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe ALARM wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „ALA:“...

  • Seite 83: Control-Eingang

    Konfigurierung Menüpunkt Aktion Auswahl CONTROL-Eingang Alarm kann der CONTROL-Eingang bei Voreinstellung im CONF-Menü „FLOW“ (Durchflußüberwachung) erzeugen: FLOW CNTR Durchflußmessung: erlaubt die Überwachung des minimalen und des maximalen Durchflusses (Impulszähler) Alarm Wert eingeben Vorgabe 05,00 Liter/h Minimaler Durchfluß FLOW MIN Alarm Wert eingeben Vorgabe 25,00 Liter/h Maximaler Durchfluß...

  • Seite 84: Grenzwertfunktion

    Konfigurierung Konfigurierung Konfigurierung Grenzwertfunktion Relais 1 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe REL1/REL2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „RL1:“...
  • Seite 85 Konfigurierung Menüpunkt Aktion Auswahl Verwendung der LIMITS / CONTROLLER Auswahl in der Textzeile mit Pfeiltasten : (nicht bei Meßgröße Relais • Grenzwertfunktion MOhm!) / USP FUNCT (LIMITS) (nur bei Meßgröße USP!). Hinweis: Wahl von • Regler (CONTROLLER) • USP-Funktion CONTROLLER führt zur (USP FUNCT.) Menügruppe Regler CTR, Wahl von USP FUNCT zur...
  • Seite 86 Konfigurierung Grenzwertfunktion Relais 1 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe REL1/REL2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „RL1:“ im Display. Wahl der Menüpunkte mit enter-Taste, ändern mit Pfeiltasten (siehe rechte Seite).

  • Seite 87: Anwendung Hysterese

    Konfigurierung Menüpunkt Aktion Auswahl Hysterese 0...50% vom Meßbereich Mit Pfeiltasten   Hysterese wählen. Grenzwert 1 Übernehmen mit enter Verzögerungszeit Der Kontakt wird verzö- 0...9999 SEC (0010 SEC) gert aktiviert (aber unver- Grenzwert 1 zögert deaktiviert). Mit Pfeiltasten   Verzögerungszeit einstel- len.
  • Seite 88 Konfigurierung Grenzwertfunktion Relais 2 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe REL1/REL2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „RL2:“ im Display. Wahl der Menüpunkte mit enter-Taste, ändern mit Pfeiltasten (siehe rechte Seite).
  • Seite 89 Konfigurierung Konfigurierung Menüpunkt Aktion Auswahl Meßgröße wählen Cond/TMP/FLOW Mit Pfeiltasten  gewünschte Meßgröße (CHANNEL) auswählen. Übernehmen mit enter Funktion Grenzwert 2 Lo LEVL / Hi LEVL Mit Pfeiltasten  das gewünschte Schalt- (FUNCTION) Symbol Grenzwert 2: verhalten auswählen. Übernehmen mit enter Kontakttyp N/O / N/C N/O: normally open...
  • Seite 91 Reglerfunktionen Typische Einsatzbereiche P-Regler Einsatz bei integrierenden Regelstrecken (z. B. abgeschlossener Behälter, Chargenprozesse). PI-Regler Einsatz bei nicht integrierender Regelstrecke (z. B. Abwasserleitung). PID-Regler Mit dem zusätzlichen D-Anteil können auftretende Spitzen schnell ausgere- gelt werden. Reglerkennlinie +100 % Stellgröße Yp Relais 1 Neutralzone Yp=0 Regelabweichung Xw [mS/cm] Sollwert...
  • Seite 92 Reglerfunktionen Reglergleichungen Stellgröße Y = P-Anteil I-Anteil D-Anteil mit: Proportionalanteil Nachstellzeit [s] Proportionalanteil Y Vorhaltezeit [s] Reglerverstärkung [%] Sollwert - Meßwert Meßbereich Neutralzone (Y=0) Erlaubte Abweichung vom Sollwert. Zum Beispiel erlaubt die Eingabe “1 mS/cm” eine Regelabweichung von ± 0,5 mS/cm vom Sollwert, ohne daß der Regler aktiv wird. Proportionalanteil (Steigung K [%]) 100 %...

  • Seite 93: Impulslängen- / Impulsfrequenzregler

    Reglerfunktionen Impulslängen- / Impulsfrequenzregler Der Impulslängenregler (PLC) Der Impulslängenregler dient zur Ansteuerung eines Ventils als Stellglied. Er schaltet den Kontakt für eine Zeit ein, deren Dauer von der Stellgröße abhängt. Die Periodendauer (Impulslänge, Pulse length) ist dabei konstant. Die minimale Einschaltdauer von 0,5 s wird nicht unterschritten, auch wenn die Stellgröße entsprechende Werte annimmt (Y=0: Aus).

  • Seite 94: Regler

    Konfigurierung Regler (Beschreibung siehe Reglerfunktionen) Meßgröße. Reglertyp. Sollwert. 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe REL1/REL2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „CTR:“...
  • Seite 95 Konfigurierung Menüpunkt Aktion Auswahl Verwendung der LIMITS / CONTROLLER Auswahl in der Textzeile mit Pfeiltasten : Relais • Regler (CONTROLLER) Wahl von CONTROLLER führt zur Menügruppe Übernehmen mit enter Regler CTR. Meßgröße wählen Cond/TMP Mit Pfeiltasten  gewünschte Meßgröße auswählen. Übernehmen mit enter Reglertyp PLC/PFC...
  • Seite 96 Konfigurierung Regler (Beschreibung siehe Reglerfunktionen) Neutralzone. P-, I-, D-Anteile. Verhalten bei HOLD 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe REL1/REL2 wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „CTR:“...
  • Seite 97 Konfigurierung Menüpunkt Aktion Auswahl Neutralzone 0...50% vom Meßbereich Mit Pfeiltasten   Neutralzone einstellen. Übernehmen mit enter Regler: P-Anteil 10...9999% Mit Pfeiltasten   (0100%) P-Anteil einstellen. Übernehmen mit enter Regler: I-Anteil 0...9999 SEC Mit Pfeiltasten   (0000 SEC) I-Anteil einstellen.

  • Seite 98: Wash-Kontakt

    Konfigurierung WASH-Kontakt Ansteuerung von Spülsonden bzw. Signalisierung des Parametersatzes 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz A mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe WASH wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „WSH:“...
  • Seite 99 Konfigurierung Menüpunkt Aktion Auswahl Funktion WASH / PARSET A/B Mit Pfeiltasten  Funktion des WASH- WASH: Ansteuerung von Kontakts auswählen. Spülsonden Wenn PARSET A/B gewählt, dann signalisiert der Kontakt: „Parametersatz A“ (Kontakt offen) „Parametersatz B“ (Kontakt geschlossen) Übernehmen mit enter Reinigungsintervall 0.0...999.9 h (000.0 h) Nur bei WASH:...

  • Seite 100: Uhrzeit Und Datum

    Konfigurierung Uhrzeit und Datum Meßstellenbezeichnung 1 Taste menu drücken. 2 Mit Pfeiltasten  CONF wählen, enter drücken. 3 Auswahl Parametersatz A mit Pfeiltasten  enter drücken. 4 Mit Pfeiltasten  Menügruppe CLOCK bzw. TAG wählen, enter drücken. 5 Für alle Menüpunkte dieser Menügruppe erscheint der Code „CLK:“...

  • Seite 101: Meßstellenbezeichnung ("Tag")

    Konfigurierung Uhrzeit und Datum Uhrzeit und Datum der eingebauten Echtzeituhr sind die Grundlage für die Steuerung von Kalibrier- und Reinigungszyklen. Im Meßmodus wird die Uhrzeit mit im Display angezeigt. Bei digitalen Sensoren werden Kalibrierdaten in den Sensorkopf geschrieben. Außerdem sind die Logbucheinträge (vgl. Diagnose) mit einem Zeit- stempel versehen.

  • Seite 102: Digitale Sensoren

    Digitale Sensoren Betrieb Stratos Pro erlaubt den Betrieb mit digitalen Sensoren Memosens. Die Einstellung des Sensortyps erfolgt in der Konfigurierung. Das Gerät geht nur dann in den Meßmodus, wenn der angeschlosse- ne Sensor mit dem konfigurierten Typ übereinstimmt (Sensoface ist freundlich).

  • Seite 103: Anschluß Digitaler Sensoren

    Digitale Sensoren Anschluß digitaler Sensoren Schritt Aktion/Display Bemerkung Bevor ein digitaler Sensor angeschlos- sen wird, erscheint die Fehlermeldung „kein Sensor anstecken Sensor“ im Display Warten, bis die Sen- Die Sanduhr blinkt im Display. sordaten angezeigt MEMO SENS werden. Sensordaten prüfen Die Displayfarbe wechselt auf grün.

  • Seite 104: Sensorwechsel

    Digitale Sensoren Sensorwechsel Der Wechsel digitaler Sensoren sollte immer im HOLD-Zustand erfol- gen, um unbeabsichtigte Reaktionen der Ausgänge und der Kontakte zu vermeiden. Der Wechsel kann auch bei der Kalibrierung erfolgen, wenn der neue Sensor gleich kalibriert werden soll. Schritt Aktion/Display Bemerkung Mit Taste menu Aus-...
  • Seite 105 Digitale Sensoren Schritt Aktion/Display Bemerkung Sensordaten prüfen Sensortyp, Seriennummer und letztes MEMO SENS Kalibrierdatum können angezeigt werden. Mit Pfeiltasten  Sensorinformationen anzeigen, mit enter bestätigen. Meßwerte kontrollieren meas kurz drücken: HOLD verlassen In das erweiterte Logbuch wird der zurück ins Auswahl- Sensorwechsel eingetra- menü, langes Drük- gen.

  • Seite 107: Kalibrierung

    Kalibrierung Hinweis: • Kalibriervorgänge dürfen nur von Fachpersonal ausgeführt werden. Falsch eingestellte Parameter bleiben unter Umständen unbemerkt, verändern jedoch die Meßeigenschaften. Die Kalibrierung kann erfolgen durch: • Ermittlung der Zellkonstante mit einer bekannten Kalibrierlösung • Vorgabe der Zellkonstante (z.B. bei Reinstwasserzellen) •...

  • Seite 108: Kalibrierung Mit Kalibrierlösung

    Kalibrierung mit Kalibrierlösung Eingabe des temperaturrichtigen Werts der Kalibrierlösung mit gleich- zeitiger Anzeige der Zellkonstante. Display Aktion Bemerkung Kalibrierung wählen. Weiter mit enter Kalibriermethode CAL_SOL auswählen. Weiter mit enter Kalibrierbereitschaft. Anzeige (3 s) Sanduhr blinkt. Das Gerät befindet sich ab jetzt im HOLD-Zustand.
  • Seite 109 Kalibrierung mit Kalibrierlösung Display Aktion Bemerkung Meßwertanzeige in der eingestellten Meßgröße (hier: mS/cm). Das Gerät befindet sich noch im HOLD-Zustand: Sensor einbauen und prüfen, ob die Messung OK ist. MEAS beendet die Kalibrierung, REPEAT er- laubt die Wiederholung. Nach Auswahl von Anzeige von Leitfä- MEAS: higkeit und Tempe-...

  • Seite 110: Kalibrierung D. Eingabe Der Zellkonstante

    Kalibrierung d. Eingabe der Zellkonstante Der Wert für die Zellkonstante eines Sensors kann direkt eingegeben werden. Der Wert muß bekannt sein, also z.B. vorher im Labor ermit- telt werden. Gleichzeitig werden die gewählte Meßgröße und die Temperatur angezeigt. Display Aktion Bemerkung Kalibrierung wählen.

  • Seite 111: Produktkalibrierung

    Produktkalibrierung Kalibrierung durch Probenentnahme, die Produktkalibrierung erfolgt mit der unkompensierten Leitfähigkeit (μS/cm, mS/cm, S/m). Während der Produktkalibrierung verbleibt der Sensor im Meß- medium. Der Meßprozeß wird nur kurz unterbrochen. Ablauf: 1) Die Probe wird im Labor oder vor Ort mit einem portablen Batterie- meßgerät ausgemessen.
  • Seite 112 Produktkalibrierung Display Aktion Bemerkung Gerät kehrt zurück in Durch Blinken des den Meßmodus. CAL-Statusbalkens wird angezeigt, daß die Produktkalibrie- rung noch nicht abgeschlossen ist. Produktkalibrierung Anzeige (3 s) 2. Schritt: Das Gerät befindet Wenn der Probenwert sich ab jetzt im vorliegt, erneuter Aufruf HOLD-Zustand.

  • Seite 113: Abgleich Temperaturfühler

    Abgleich Temperaturfühler Abgleich Temperaturfühler Display Aktion Bemerkung Kalibrierung wählen. Falsch eingestellte Weiter mit enter Parameter verän- Kalibriermethode dern die Meßeigen- CAL_RTD auswählen. schaften! Weiter mit enter Temperatur des Meßgu- Anzeige (3 s) tes mit einem externen Das Gerät befindet Thermometer ermitteln. sich ab jetzt im HOLD-Zustand.

  • Seite 114: Messung

    Messung Display Bemerkung Das Gerät wird aus den Menüs der Konfigu- rierung und Kalibrierung mit meas in den Meßzustand geschaltet. Im Meßmodus zeigt die Hauptanzeige die konfigurierte Meßgröße (Cond oder Tempe- oder AM/PM und °F: ratur), die Nebenanzeige die Uhrzeit und die zweite konfigurierte Meßgröße (Cond oder Temperatur), der Statusbalken [meas] ist an und der aktive Parametersatz (A/B) wird...
  • Seite 115 Messung Display Bemerkung Bei aktiviertem Regler können Sie mit der Taste meas zusätzlich die folgenden Displaydarstellungen nacheinander aufrufen. Nach 60 s ohne Bedienung geht das Gerät wieder zur Standardanzeige zurück. Obere Anzeige: Stellgröße Y Untere Anzeige: Sollwert (Set Point) je nach Vorgabe in der Konfigurierung Leitfähigkeit oder Temperatur.

  • Seite 117: Diagnose

    Diagnose (DIAG) Diagnose Im Diagnosemodus können Sie ohne Unterbrechung der Messung folgende Menüpunkte aufrufen: CALDATA Kalibrierdaten einsehen SENSOR Sensordaten einsehen SELFTEST Selbsttest des Geräts auslösen LOGBOOK Logbucheinträge anzeigen MONITOR aktuelle Meßwerte anzeigen VERSION Gerätetyp, Softwareversion, Seriennummer anzeigen Der Diagnosemodus kann durch einen Passcode geschützt werden (Menü...
  • Seite 118 Diagnose Display Menüpunkt Anzeige der aktuellen Kalibrierdaten mit PfeiltastenCALDATA auswählen, mit enter bestätigen. Mit Pfeiltastenin der unteren Textzeile auswählen (LAST_CAL CELLFACTOR ZERO). Die gewählte Größe wird jeweils automatisch in der Hauptanzeige angezeigt. Zurück zur Messung mit meas.

  • Seite 119: Geräte-Selbsttest

    Diagnose Display Menüpunkt Geräteselbsttest (Ein Abbruch ist jederzeit mit meas möglich.) 1 Displaytest: Anzeige aller Segmente im Wechsel der drei Hintergrundfarben weiß/grün/rot. Weiter mit enter 2 RAM-Test: Sanduhr blinkt, am Ende --PASS-- oder --FAIL-- Weiter mit enter 3 EEPROM-Test: Sanduhr blinkt, am Ende --PASS-- oder --FAIL-- Weiter mit enter 4 FLASH-Test: Sanduhr blinkt, am Ende --PASS-- oder...
  • Seite 120 Diagnose Display Menüpunkt Anzeige der Logbuch-Einträge Mit PfeiltastenLOGBOOK auswählen, mit enter bestätigen. Mit Pfeiltasten  können Sie im Logbuch vorwärts und rückwärts blättern (Einträge -00-...-99-), dabei ist -00- der letzte Eintrag. Steht das Display auf Datum/Uhrzeit, kann mit  ein bestimmtes Datum gesucht werden. Mit Pfeiltastenkönnen Sie dann den dazugehöri- gen Meldungstext abrufen.
  • Seite 121 Diagnose Display Menüpunkt Version Hier finden Sie die Angaben, die Sie zur Anforderung einer gerätespezifischen Option benötigen. Anzeige Gerätetyp, Software-/Hardwareversion und Seriennummer für alle Komponenten des Gerätes. Mit Pfeiltasten  kann zwischen Software- und Hardwareversion umgeschaltet werden. Mit enter weiter zur nächsten Gerätekomponente.

  • Seite 122: Service

    Service (SERVICE) A Service Im Servicemodus können Sie folgende Menüpunkte aufrufen: MONITOR aktuelle Meßwerte anzeigen SENSOR Nur ISM: Rücksetzen TTM Inkrementieren Autoklavierzähler OUT1 Stromausgang 1 testen OUT2 Stromausgang 2 testen RELAIS Funktion der 4 Relais testen CONTROL Reglerfunktion testen IRDA IrDA-Schnittstelle freigeben und darüber kommunizieren CODES...
  • Seite 123 Service Menüpunkt Bemerkung Anzeige der laufenden Meßwerte (Sensormonitor) bei gleichzeitig aktivem HOLD- Zustand: Mit PfeiltastenMONITOR auswählen, mit enter bestätigen. Mit PfeiltastenGröße in der unteren Textzeile auswählen. Die gewählte Größe wird jeweils automatisch in der Hauptanzeige angezeigt. Da sich das Gerät im HOLD-Zustand befindet, können mit Hilfe von Simulatoren Validierungen durchgeführt werden, ohne daß...
  • Seite 124 Service Menüpunkt Bemerkung Reglertest (manuelle Vorgabe der Stellgröße): Diese Funktion dient zum Anfahren von Regelkreisen oder zum Überprüfen der Stellglieder. Die Umschaltung auf Automatik-Betrieb (Verlassen dieser Funktion) erfolgt stoßfrei, wenn ein I-Anteil konfiguriert wurde (Nachstellzeit). Reglerkennlinie Das untere Display zeigt die momentan eingestellte Stellgröße Yp an.
  • Seite 125 Service Menüpunkt Bemerkung Passcode einrichten: Im Menü „SERVICE - CODES“ können Passcodes einge- richtet werden für den Zugriff auf die Betriebsarten DIAG, HOLD, CAL, CONF und SERVICE (bereits vorein- gestellt auf 5555). Bei Verlust des Service-Passcode ist beim Hersteller unter Angabe der Seriennummer des Gerätes und der Firmware-Version eine „Ambulance-TAN“...

  • Seite 126: Usp-Funktion

    USP-Funktion Die Leitfähigkeit von Reinstwasser in der pharmazeutischen Industrie kann nach der Richtlinie „USP“ (U.S. Pharmacopeia), Abschnitt 645 „ Water Conductivity“ online überwacht werden. Dazu wird die Leit- fähigkeit ohne Temperaturkompensation gemessen und mit Grenz- werten (s. Tabelle nächste Seite) verglichen. Das Wasser ist verwendbar, wenn die Leitfähigkeit unterhalb des USP- Grenzwertes liegt.
  • Seite 127 USP-Funktion Temperatur / Leitfähigkeit nach USP Temp (°C) LF (μS/cm) Temp (°C) LF (μS/cm) Grenzwerte bei USP-Funktion Verhalten der Grenzwertkontakte 1 und LF in Grenzen der USP-Funktion LF>USP-(Tab.) REL1 aktiv REL2 aktiv USP-Faktor Err 01 100% reduzierter USP-Grenzwert USP-Grenzwert s. Tabelle oben...

  • Seite 128: Betriebszustände

    Betriebszustände A Betriebszustände Betriebs- zustand Messen Diag 60 s CAL_SOL nein Kalibrierlösung CAL_CELL nein Zellkonstante P_CAL nein Produktkal. S1 P_CAL nein Produktkal. S2 CAL RTD nein Abgleich Temp. CONF ParSet A CONF ParSet B CONF Passcodes SERVICE MONITOR SERVICE OUT 1 SERVICE OUT 2 SERVICE RELAIS...

  • Seite 129: Erläuterung

    Betriebszustände Betriebs- zustand Reinigungsfkt. nein HOLD-Eingang nein Erläuterung: entsprechend Konfigurierung (Last/Fix bzw. Last/Off ) aktiv manuell...

  • Seite 130: Lieferprogramm Und Zubehör

    Lieferprogramm und Zubehör Bestellschlüssel Stratos Pro A 4... Kanal 1 Kanal 2 Beispiel 0 1 B - COND 4-Leiter / 20...254 V AC/DC B,C,E Kommunikation ohne (HART nachrüstbar per TAN) Versionsnummer Version Zulassungen Allgemeine Sicherheit FM / CSA Zone 2 / Cl 1 Div 2 Meßkanal 1 / Meßkanal 2 Memosens pH (Redox) digital...

  • Seite 131: Technische Daten

    Technische Daten COND-Eingang Eingang für 2-El/4-El-Sensoren sowie Memosens-Sensoren Meßumfang 2-El-Sensoren 0,2 µS · c … 200 mS · c 4-El-Sensoren 0,2 µS · c … 1000 mS · c (Leitwert begrenzt auf 3500 mS) Anzeigebereiche Leitfähigkeit 0,000 ... 9,999 µS/cm 00,00 ...
  • Seite 132 Technische Daten Sensoranpassung Eingabe Zellkonstante mit gleichzeitiger Anzeige der gewählten Meß- größe und der Temperatur Eingabe Leitfähigkeit der Kalibrierlösung mit gleichzeitiger Anzeige der Zellkonstante und der Temperatur Produktkalibrierung für Leitfähigkeit Temperaturfühlerabgleich Zul. Zellkonstante 00,0050 ... 19,9999 cm –1 Sensocheck Polarisationserkennung und Überwachung der Kabelkapazität Verzögerungszeit ca.
  • Seite 133 Technische Daten I-Eingang (TAN) Stromeingang 0/4 ... 20 mA / 50 Ω für externes Temperatursignal Meßanfang/-ende konfigurierbar –50 ... +250 °C / –58 ... +482 °F Kennlinie linear Betriebsmeßabweichung 1,3) < 1% vom Stromwert + 0,1 mA Eingang HOLD galvanisch getrennt (Optokoppler) Funktion schaltet das Gerät in den HOLD-Zustand Schaltspannung...
  • Seite 134 Technische Daten Ausgang 2 0/4 ... 20 mA, max. 10 V, potentialfrei (galv. verbunden mit Ausg. 1) Meßgröße Leitfähigkeit, spez. Widerst., Konzentration, Salinität oder Temperatur Kennlinie linear, bilinear oder logarithmisch Überbereich 22 mA bei Fehlermeldungen Ausgangsfilter -Filter, Filterzeitkonstante 0 ... 120 s Betriebsmeßabweichung <...
  • Seite 135 Technische Daten Grenzwerte Rel1/Rel2 Kontakte Rel1/Rel2, potentialfrei, aber untereinander verbunden Kontaktbelastbarkeit < 250 V / < 3 A / < 750 VA < 30 V / < 3 A / < 90 W Kontaktverhalten N/C oder N/O Ansprechverzögerung 0000 ... 9999 s Schaltpunkte innerhalb des Meßbereiches Hysterese parametrierbar PID-Prozeßregler Ausgabe über die Relaiskontakte Rel1/Rel2 (siehe Grenzwerte) Sollwertvorgabe innerhalb des gewählten Meßbereiches Neutralzone...
  • Seite 136 Technische Daten HART-Kommunikation HART-Version 6 digitale Kommunikation über FSK-Modulation des Ausgangsstroms 1 Geräteidentifikation, Meßwerte, Status und Meldungen, Parametrie- rung, Kalibrierung, Protokolle Bedingungen Ausgangsstrom ≥ 3,8 mA und Bürdenwiderstand ≥ 250 Ω IrDA-Schnittstelle Infrarot-Schnittstelle für Firmware-Update FDA 21 CFR Part 11 Zugangskontrolle über veränderbare Passcodes bei Konfigurationsänderung Logbucheintrag und Flag über HART Meldung und Logbucheintrag beim Öffnen des Gehäuses...
  • Seite 137 Technische Daten Explosionsschutz Stratos Pro A401B Hilfsenergie 24 (–15%) ... 230 (+10%) V AC/DC < 12 VA, < 4 W AC: 45 ... 65 Hz Überspannungskategorie II, Schutzklasse II Nennbetriebsbedingungen Umgebungstemperatur –20 ... +55 °C Transport-/Lagertemperatur –30 ... +70 °C Relative Feuchte 10 ...
  • Seite 138 Technische Daten Gehäuse Kunststoffgehäuse aus PBT-glasfaserverstärkt, PC Befestigung Wand-, Mast-, Schalttafelbefestigung Farbe grau RAL 7001 Schutzart IP 67, NEMA 4X Brennbarkeit UL 94 V-0 Abmessungen 148 mm x 148 mm x 117 mm Schalttafelausschnitt 138 mm x 138 mm nach DIN 43 700 Gewicht ca.

  • Seite 139: Kalibrierlösungen

    Kalibrierlösungen Kaliumchlorid-Lösungen (Leitfähigkeit in mS/cm) Temperatur Konzentration [˚C] 0,01 mol/l 0,1 mol/l 1 mol/l 0,776 7,15 65,41 0,896 8,22 74,14 1,020 9,33 83,19 1,147 10,48 92,52 1,173 10,72 94,41 1,199 10,95 96,31 1,225 11,19 98,22 1,251 11,43 100,14 1,278 11,67 102,07 1,305 11,91...
  • Seite 140 Kalibrierlösungen Natriumchlorid-Lösungen (Leitfähigkeit in mS/cm) Temperatur Konzentration [˚C] 0,01 mol/l 0,1 mol/l gesättigt 0,631 5,786 134,5 0,651 5,965 138,6 0,671 6,145 142,7 0,692 6,327 146,9 0,712 6,510 151,2 0,733 6,695 155,5 0,754 6,881 159,9 0,775 7,068 164,3 0,796 7,257 168,8 0,818 7,447 173,4...

  • Seite 141: Konzentrationsverläufe

    Konzentrationsverläufe -01- Natriumchloridlösung NaCl c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Medien- temperatur für Natriumchloridlösung (NaCl)
  • Seite 142 Konzentrationsverläufe -02- Salzsäure HCl c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Medien- temperatur für Salzsäure (HCl) Quelle: Haase/Sauermann/Dücker; Z. phys. Chem. Neue Folge, Bd. 47 (1965)
  • Seite 143 Konzentrationsverläufe -03- Natronlauge NaOH c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Medien temperatur für Natronlauge (NaOH)
  • Seite 144 Konzentrationsverläufe -04- Schwefelsäure H c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Medien- temperatur für Schwefelsäure (H Quelle: Darling;Journal of Chemical and Engineering Data; Vol.9 No.3, July 1964...
  • Seite 145 Konzentrationsverläufe -05- Salpetersäure HNO c [Gew%] Leitfähigkeit in Abhängigkeit von Stoffkonzentration und Medien- temperatur für Salpetersäure (HN0 Quelle: Haase/Sauermann/Dücker; Z. phys. Chem. Neue Folge, Bd. 47 (1965)

  • Seite 146: Fehlerbehandlung

    Fehlerbehandlung Fehlerfall: • Das Display wird rot hinterleuchtet • das Alarmsymbol wird angezeigt • das gesamte Meßwertdisplay blinkt • „ERR xxx“ wird in der unteren Menüzeile angezeigt Mit der Taste [info] kann ein kurzer Fehlertext abgerufen werden: • In der unteren Menüzeile erscheint der Fehlertext •...

  • Seite 147: Fehlermeldungen

    Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) ERR 99 Fehler Abgleichdaten DEVICE FAILURE EEPROM oder RAM defekt Diese Fehlermeldung tritt nur bei komplettem Defekt auf. Das Gerät muß im Werk repariert und neu abgeglichen werden. ERR 98 Fehler Konfigurations- CONFIGURATION ERROR...
  • Seite 148 Fehlermeldungen Info-Text Problem Fehler (erscheint im Fehlerfall bei mögliche Ursache Druck auf die Info-Taste) ERR 10 Meßbereich Leitwert CONDUCTANCE TOO HIGH überschritten > 3500 mS ERR 11 Anzeigebereich unter-/ überschritten CONDUCTIVITY RANGE Cond > 999,9 mS/cm > 99,99 S/m < 1 Ohm * cm CONCENTRATION RANGE Conc >...

  • Seite 149: Sensoface

    Sensoface (Sensocheck muß in der Konfigurierung aktiviert sein) Der Smiley auf dem Display (Sensoface) gibt Hinweise auf Sensor- Probleme (Sensordefekt, Sensorverschleiß, Kabeldefekt, Wartungsbe- darf ). Die zulässigen Kalibrierbereiche und die Bedingungen für das freundliche, neutrale oder traurige Erscheinen von Sensoface sind in der folgenden Übersicht zusammengefaßt.
  • Seite 150 Sensoface Display Problem Status Sensordefekt -nicht bei Memosens- Falscher Sensor oder Sensor- defekt, deutliche Polarisation des Sensors oder zu hohe Kabelkapazität (siehe auch Fehlermeldung Err 15). Temperatur Temperatur außerhalb der Meßbereiche von TK, Conc, Sal...

  • Seite 151: Fda 21 Cfr Part 11

    FDA 21 CFR Part 11 Konformität mit FDA 21 CFR Part 11 Die US-amerikanische Gesundheitsbehörde FDA (Food and Drug Administration) regelt in der Richtlinie „Title 21 Code of Federal Regu- lations, 21 CFR Part 11, Electronic Records; Electronic Signatures“ die Erzeugung und Verarbeitung von elektronischen Dokumenten im Rah- men pharmazeutischer Entwicklung und Produktion.

  • Seite 152: Index

    Index 21 mA-Ausgangssignal im Betriebszustand HOLD 40 22 mA-Ausgangssignal im Fehlerfall 71 Abgleich Temperaturfühler 113 Abmessungen 16 Alarm: Betriebszustand 41 Alarmeinstellungen 82 Alarm: Fehleralarm 146 Alarm: Kontakteigenschaften 81 Alarm: Sensocheck 80 Alarm: Verzögerungszeit 80 Ambulance-TAN, bei Verlust des Passcodes 125 Anschlußbeispiele 23 Anschlußklemmen: Eigenschaften 19 Anschlußklemmen: Klemmenbelegung 20...
  • Seite 153 Index Betriebszustände 128 Betriebszustand HOLD 40 CIP (Reinigungszyklen, ISM-Sensor) 61 Control Drawings 3 CONTROL: Potentialfreier Schalteingang 78 CONTROL zur Durchflußmessung 43 CONTROL zur Parametersatzumschaltung 45 Datenlogger: Einträge anzeigen 120 Datenlogger: Erläuterung 8 Datum und Uhrzeit: Anzeigen 114 Datum und Uhrzeit: Verwendung 101 Diagnosefunktion 38 Diagnose: Geräteselbsttest 119 Diagnose: Geräte- und Softwareversion 121...
  • Seite 154 Index Error Codes 147 Erweitertes Logbuch: Erläuterungen 151 Erweitertes Logbuch: Über TAN 120 Explosionsschutz 137 Explosionsschutz, Typschild 20 Farben im Display 33 FDA 21 CFR Part 11: Anforderungen an das Meßgerät 151 Fehlerbehandlung 146 Fehlermeldungen 147 Fehlgebrauch 12 Fix: Ausgangssignal im Betriebszustand HOLD 40 FLASH-Test 119 FLOW 79 Freischalten von Optionen 125...
  • Seite 155 Index Impulsfrequenzregler (PFC) 93 Impulslängenregler (PLC) 93 Inbetriebnahme 12 Info-Text 147 Installationshinweise 19 IrDA: Auswählen 124 IrDA: Fehlermöglichkeiten 146 Kalibrierdaten anzeigen 118 Kalibrierlösungen 139 Kalibriermodus auswählen 107 Kalibrierung 107 Kalibrierung durch Eingabe der Zellkonstante 110 Kalibrierung: Kalibrierfehler 146 Kalibrierung mit Kalibrierlösung 108 Kalibrierung: Produktkalibrierung 111 Kennlinie Ausgangsstrom, bilinear 64 Kennlinie Ausgangsstrom, logarithmisch 66...
  • Seite 156 Index Kontakt: Alarm, konfigurieren 81 Kontakt: Alarm, schematisch 10 Kontakt: WASH, konfigurieren 98 Kontakt: WASH, schematisch 10 Konzentrationsverläufe -01- Natriumchloridlösung NaCl 141 -02- Salzsäure HCl 142 -03- Natronlauge NaOH 143 -04- Schwefelsäure H2SO4 144 -05- Salpetersäure HNO3 145 Kurzbedienungsanleitungen 3 LAST: Ausgangssignal im Betriebszustand HOLD 40 Lebensdauer Kontakte 30 Lieferprogramm 130...
  • Seite 157 Index Meßwerte anzeigen 120 Modul-Test 119 Montage: Gehäuse 7 Montage: Mastmontage 17 Montageplan 16 Montage: Schalttafeleinbau 18 Montage: Wandmontage 15 Netzspannung 9 Option anfordern: Voraussetzungen 121 Optionen: Freischalten 125 Optionen: Übersicht TAN-Optionen 130 Parameterfehler 146 Parametersatz A/B: Anzeige 114 Parametersatz A/B: Anzeigen mit WASH-Kontakt 46 Parametersatz A/B: Eigene Konfigurierdaten 52 Parametersatz A/B, Einführung 8 Parametersatz A/B: Externes Umschalten konfigurieren 78...
  • Seite 158 Index RAM-Test 119 Regler: Funktionen 91 Regler: Gleichungen 92 Regler: Kennlinie 91 Regler: Konfigurierung 94 Regler: Manuelle Vorgabe der Stellgröße 124 Regler: Test 124 Reinigungszyklen, ISM-Sensor: Konfigurierung 60 Relais 1 84 Relais 2 88 Relaistest 123 Rücksendung im Garantiefall 2 Rücksetzen auf Werkseinstellung 125 Schaltkontakte, schematisch 10 Schalttafeleinbau 18...
  • Seite 159 Index Service-Passcode verloren 125 Service: Reglertest 124 Service: Relaistest 123 Service: Sensormonitor 123 Service: Vorgabe Stromausgänge 123 Service: Werksvoreinstellung 125 Sicherheitshinweise 12 Sicherheitshinweise, separates Heft 3 Signalfarben 37 Signalleitungen 21 SIP (Sterilisierungszyklen ISM-Sensor) 61 Software-Version anzeigen 121 Sterilisierungszyklen, ISM-Sensor: Konfigurierung 60 Steuereingänge 9 Steuereingänge: CONTROL 78 Steuereingänge: HOLD 41...
  • Seite 160 Index Uhrzeit und Datum 101 Urheberrechtlich geschützte Begriffe 163 USP-Funktion 126 Verdrahtung: Klemmenbelegung 21 Verdrahtung: Sensoranschluß 22 Vorwiderstände 30 Warenzeichen 163 WASH-Kontakt (Konfigurierung) 98 WASH-Kontakt (Parametersatz signalisieren) 46 Werkseinstellung 125 Werksprüfzeugnis 3 Werte eingeben 35 Wetterdach 17 Zeitkonstante Ausgangsfilter 69 Zubehör 130 Zugriffscodes 151 Zugriffscodes: Einrichten 125...
  • Seite 161 Index...

  • Seite 163: Urheberrechtlich Geschützte Begriffe

    Vereinfachung in der Betriebsanleitung ohne Auszeichnung aufgeführt. Stratos ® Sensocheck ® Sensoface ® Memosens ® ist eingetragenes Warenzeichen der Firmen Endress+Hauser Conducta GmbH und Knick Elektronische Messgeräte GmbH & Co. KG HART ® ist eingetragenes Warenzeichen der HART Communications Foundation.

  • Seite 164: Passcodes

    Zugang zu bestimmten Funktionsbereichen zu schützen. Betriebsart Passcode Service (SERVICE) 5555 Diagnose (DIAG) Betriebszustand HOLD Kalibrierung (CAL) Konfigurierung (CONF) Knick Elektronische Messgeräte GmbH & Co. KG Beuckestraße 22 14163 Berlin Germany Phone: +49 30 80191-0 Fax: +49 30 80191-200 info@knick.de www.knick.de...
