Montage Des Radschutzes Mit Zugehörigem Träger - Corghi EM9780 plus AutomaticLine Betriebsanleitung

A
B

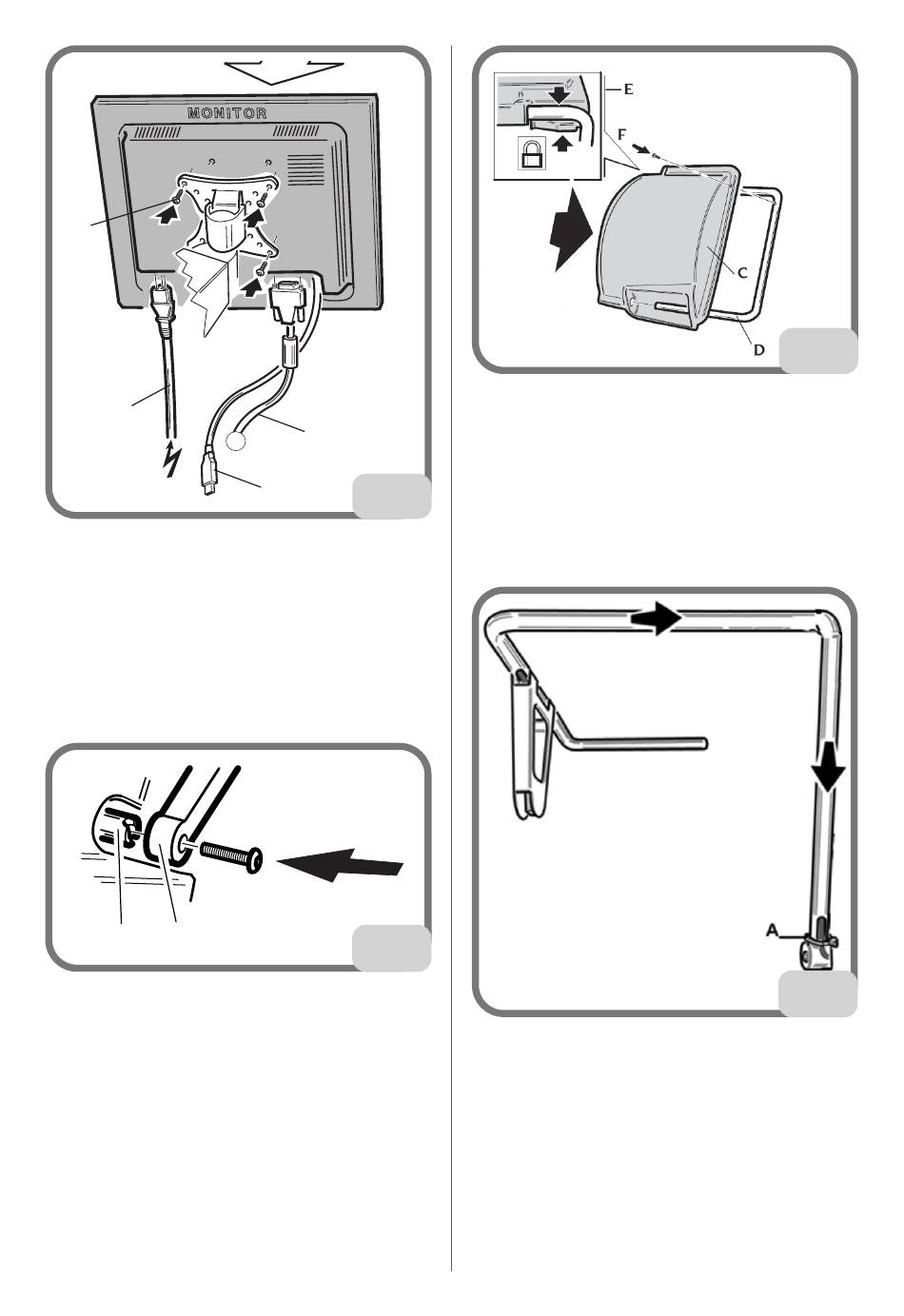

Montage des Radschutzes mit
zugehörigem Träger
- Die Buchse (A, Abb. 7) am Drehbolzen (B, Abb.
7) verzapfen. Während dieses Vorgangs muss
sichergestellt werden, dass das Loch am Bolzen
auf gleicher Höhe ist wie der in die Buchse
eingesteckte Stecker.
B A
- Die Buchse auf dem Zapfen blockieren, dazu die
Schraube M12 verwenden, die im Lieferumfang
der Maschine enthalten ist.
- Das Metallrohr (D, Abb. 8) in die beiden vor-
deren Öffnungen des Plastikschutzes (C, Abb.
8) einführen.
- Den Radschutz am hinteren Teil des Rohrs an
seinem vorgesehen Sitz einrasten (E, Abb. 8).
- Den Radschutz mit der Schraube F (Abb. 8)
festschrauben.
138 EM9780 plus - EM9780 C plus AutomaticLine - Betriebsanleitung
C
6
D
7
Montage des
Ultraschallsensors und
seiner automatischen
Breitenerkennung
- Das Ultraschallsensorkabel in die Schlitze des
Metallrohres einführen (siehe Abb. 8a);
- Befestigung des Ultraschallsensors am Schutz-
rohr mit den drei vorgesehenen Schrauben
(Abb. 8b);
8
8a
x
