Einbauen des
Armaturenbrettschalters
Für diesen Arbeitsschritt erforderliche Teile:
1 Armaturenbrettschalter
Einbauen des Armaturenbrett-
schalters
1. Ermitteln Sie die Blende für den
Spülbehälterschalter an der Seite des
Spritzgerätarmaturenbretts und entfernen Sie
die Blende (Bild 13).
1. Loch im Armaturenbrett
2. Nehmen Sie die Schrauben ab, mit denen die
Platte am Bedienungsfeld befestigt ist, und
bewahren sie auf.
3. Ermitteln Sie den Kastenanschluss am
Hauptkabelbaum, der mit „Rinse Tank"
beschriftet ist, und verlegen ihn zum offenen
Loch an der Seite des Bedienfeldarms.
4. Bauen Sie den Schalter durch das
Armaturenbrett am Anschluss an
13).
Hinweis:
Stellen Sie sicher, dass der Schalter
richtig ausgerichtet ist. Er sollte aktiviert bleiben,
wenn Sie ihn nach oben drücken, jedoch nicht,
wenn Sie ihn nach unten drücken.

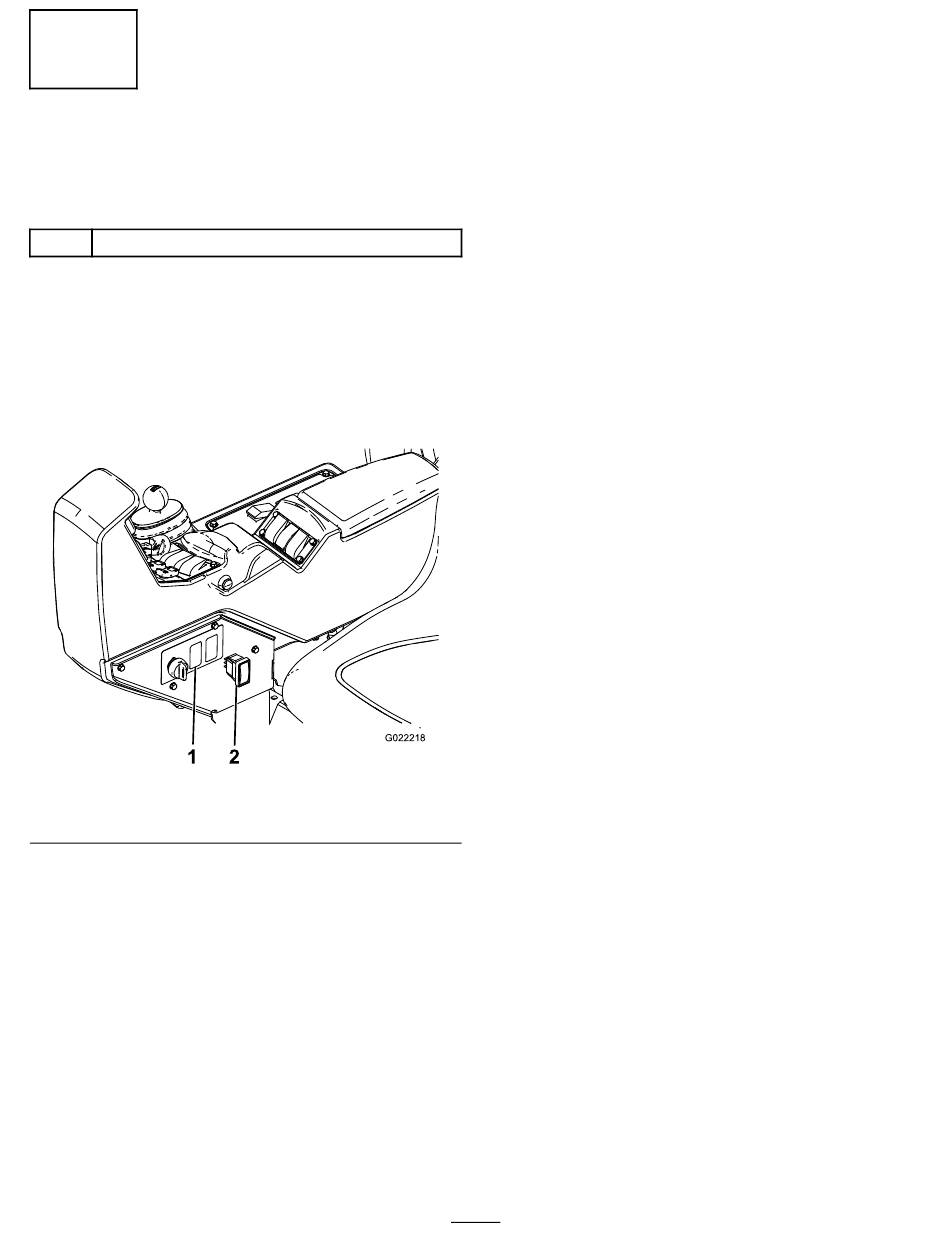

Bild 13
2. Armaturenbrettschalter
(Bild
5. Drücken Sie den Schalter zum Befestigen in das
Armaturenbrett.
6. Befestigen Sie die Platte mit den vorher
entfernten Schrauben am Bedienungsfeld.
g022218
