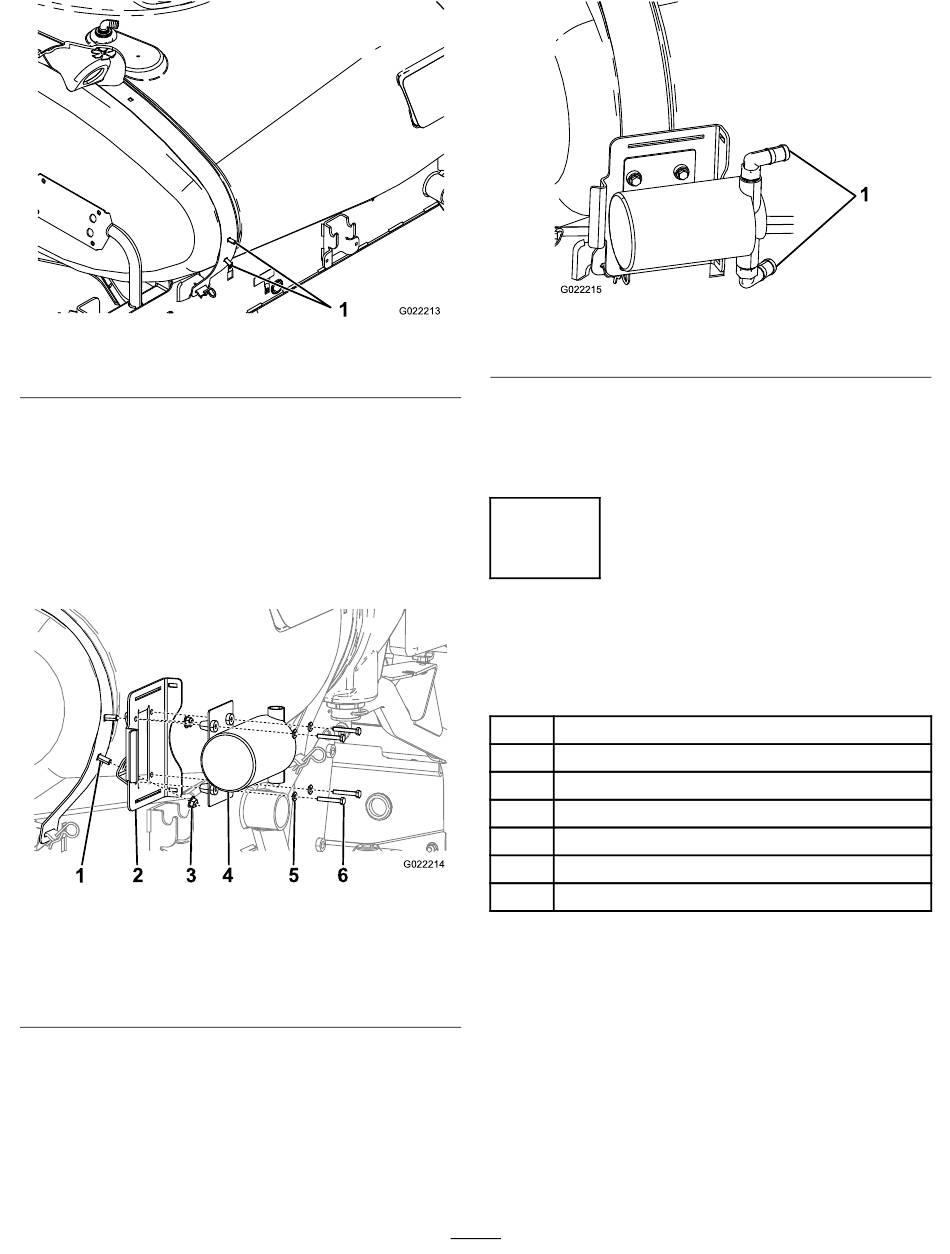

1. Schlossschrauben
3. Bringen Sie die vorher entfernten Befestigungen
für den Behälterriemen an, um die Riemen am
Behälter zu befestigen.
Stellen Sie sicher, dass der Riemen am Behälter
befestigt ist. Ziehen Sie nicht zu fest.
4. Befestigen Sie die Befestigungshalterung für die
Spülpumpe mit zwei Bundmuttern an den vorher
eingesetzten Schlossschrauben
1. Schlossschraube
2. Befestigungshalterung für
Spülpumpe
3. Bundmutter
5. Befestigen Sie die Pumpenschlauchzahnungen,
wie in Bild 9 abgebildet.
Bild 7
(Bild 8).
Bild 8
4. Spülpumpe
5. Kleine Scheibe
6. Schraube
g022213
1. Schlauchzahnungen
6. Befestigen Sie die Pumpe mit vier Schrauben
und vier kleinen Scheiben am Rahmen
7. Schließen Sie den Pumpenkabelbaum hinten an
der Maschine am Hauptkabelbaum an.
5
Einbauen der Schläuche
und des Filters
Für diesen Arbeitsschritt erforderliche Teile:
1 Spülfilterschlauch
1 T-Anschlussstück
1 Schlauch (124,5 cm)
2 Schlauch (48 cm)
8 Schlauchklemme
1 Spülpumpenabdeckung
g022214
2 Splint
Anschließen der Spüldüsen-
schläuche und des T-Anschluss-
stückes
Hinweis:
Schmieren Sie das gezahnte Ende des
Schlauch-Anschlussstücks leicht mit Schmiermittel
ein, das nicht auf Petroleum basiert, z. B. kann
Pflanzenöl die Installation erleichtern.
1. Schließen Sie die Schläuche (48 cm) mit zwei
Schlauchklemmen an den vorher befestigten
Spüldüsen-Schlauchzahnungen an
6
Bild 9
(Bild
(Bild
g022215
8).
10).
