Einbauen der Schläuche und
des Filters
Für diesen Arbeitsschritt erforderliche
Teile:
1 Filter
1 T-Anschlussstück
1 Schlauch (15 cm)
1 Schlauch (101,5 cm)
1 Schlauch (42 cm)
2 Schlauch (61 cm)
9 Schlauchklemme
1 Schlauchdichtung
1 Spülpumpenabdeckung
2 Splint
Befestigen Sie die Spüldüsenschläuche
und das T-Anschlussstück
Hinweis: Schmieren Sie das gezahnte Ende eines
Schlauch-Anschlussstücks leicht mit Schmiermittel ein,
das nicht auf Petroleum basiert, z. B. kann Pflanzenöl die
Installation erleichtern.
1. Schließen Sie einen 61 cm langen Schlauch mit zwei
Schlauchklemmen an jedes der vorher angebrachten
gezahnten 90° Anschlussstücke in den Düsen an (Bild
10).
1
3
4
3
1. Gezahntes 90°
Anschlussstück
2. Schlauchklemme
2. Schließen Sie die losen Enden der Schläuche mit zwei
Schlauchklemmen an das T-Anschlussstück an (Bild
10).
Einbauen des Zulaufschlauchs und des
Spülfilters
1. Befestigen Sie ein Ende des 42 cm langen Schlauchs
mit einer Schlauchklemme an das T-Anschlussstück
an (Bild 11).
7
2
1
G022293

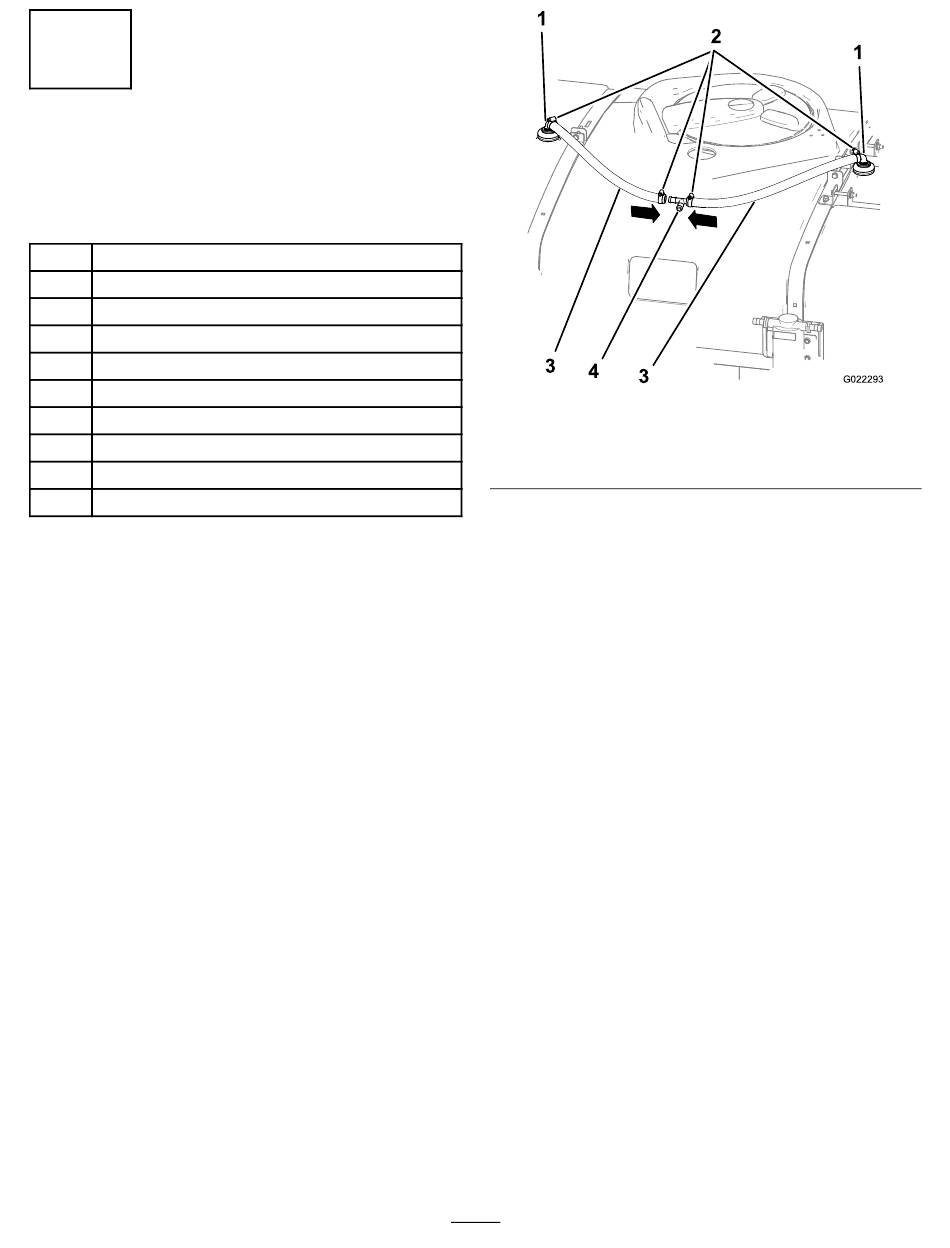

Bild 10
3. Schlauch (61 cm)
4. T-Anschlussstück
