Ferngesteuerte Bedienung (RS-232)
An der Geräterückseite befinden sich zwei serielle RS-232-Anschlüsse, SERIAL 1
FROM HOST und SERIAL 2 TO UUT (Siehe Abbildung 2). Beide Anschlüsse sind für
serielle Datenkommunikation zur Bedienung und Steuerung des 5522A während der
Kalibrierung bestimmt. (Für vollständige Informationen zur ferngesteuerten Bedienung
siehe Kapitel 5 der Bedienungsanleitung.)
Der serielle Datenanschluss SERIAL 1 FROM HOST verbindet ein Host-Terminal oder
einen PC mit dem Kalibrator. Zum Senden von Befehlen an den Kalibrator stehen
verschiedene Möglichkeiten zur Verfügung: Befehle können über ein Terminal (oder
über einen PC mit Terminalprogramm) eingegeben werden, es können eigene Programme
in BASIC geschrieben werden, es wird optionale Windows-basierte Software wie
5500/CAL oder MET/CAL eingesetzt. Die Software 5500/CAL umfasst mehr als 200
Beispielverfahren aus einer breiten Palette von Testwerkzeugen zum Kalibrieren mit dem
5522A. (Für eine Beschreibung der RS232- Befehle siehe Kapitel 6 der
Bedienungsanleitung.)
Der serielle Datenanschluss SERIAL 2 TO UUT verbindet ein UUT (UUT = Unit Under
Test = zu testendes Gerät) indirekt über den 5522A mit einem PC oder Terminal (siehe
Abbildung 2). Diese „durchgeschaltete" Konfiguration erübrigt einen zweiten COM-
Anschluss am PC oder Terminal. Die Steuerung des seriellen Datenanschlusses SERIAL
2 TO UUT erfolgt mit Hilfe eines aus vier Befehlen bestehenden Befehlssatzes. Für eine
Beschreibung der UUT_*-Befehle siehe Kapitel 6 der Bedienungsanleitung. Der
Anschluss SERIAL 2 TO UUT wird auch zum Anschluss von Druckmodulen der Serie
Fluke 700 verwendet.
CALIBRATOR
5522A
SERIAL 2 TO
UUT-Anschluss
5522A
CALIBRATOR
SERIAL 1 FROM HOST-Anschluss
RS-232 Ferngesteuerte Bedienung über
den SERIAL 1 FROM HOST-Anschluss
SERIAL 1 FROM HOST-Anschluss
5522A
RS-232 Ferngesteuerte Bedienung über
die SERIAL 1 FROM HOST und
SERIAL 2 TO UUT-Anschlüsse

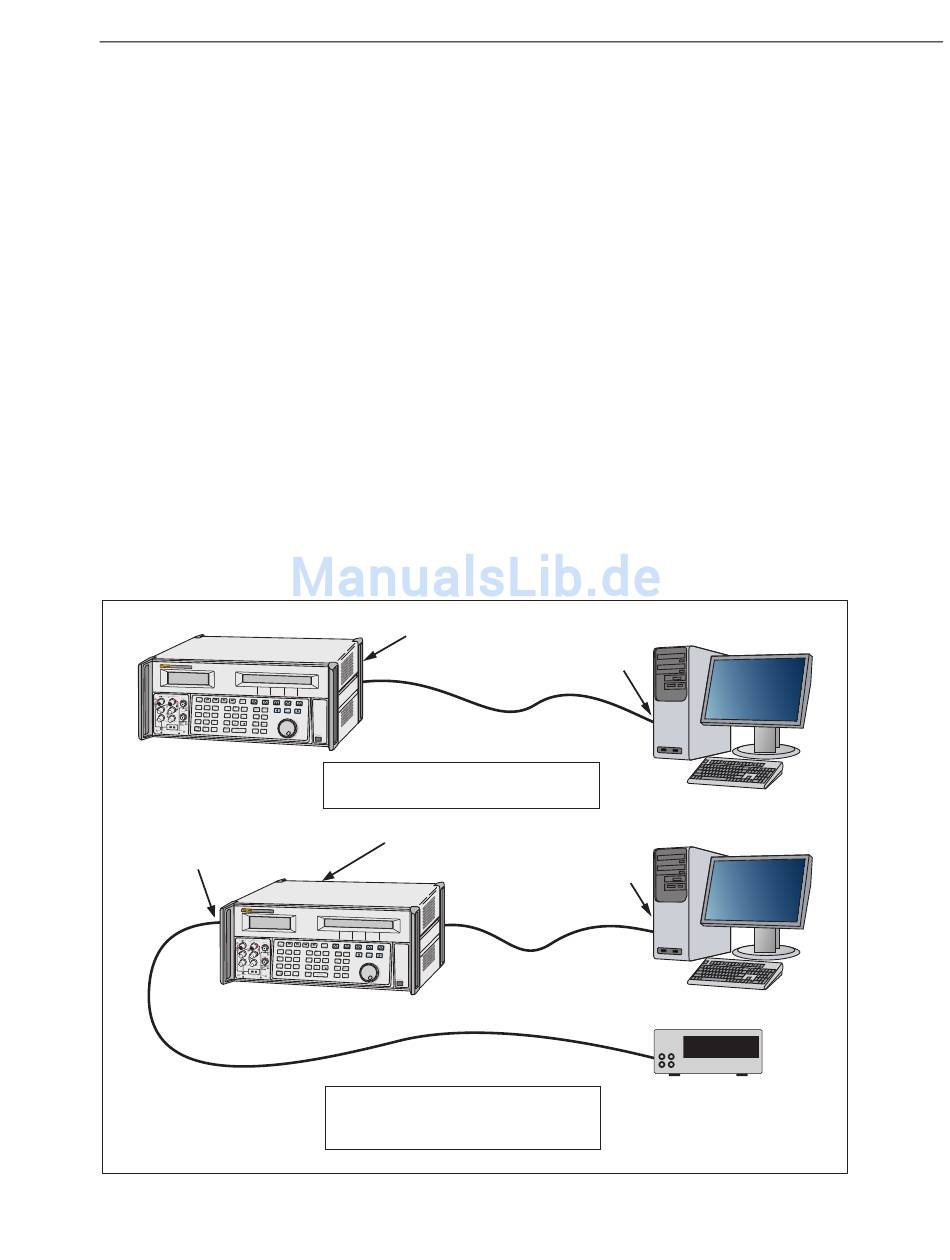

Abbildung 2. Externe RS-232-Verbindungen
