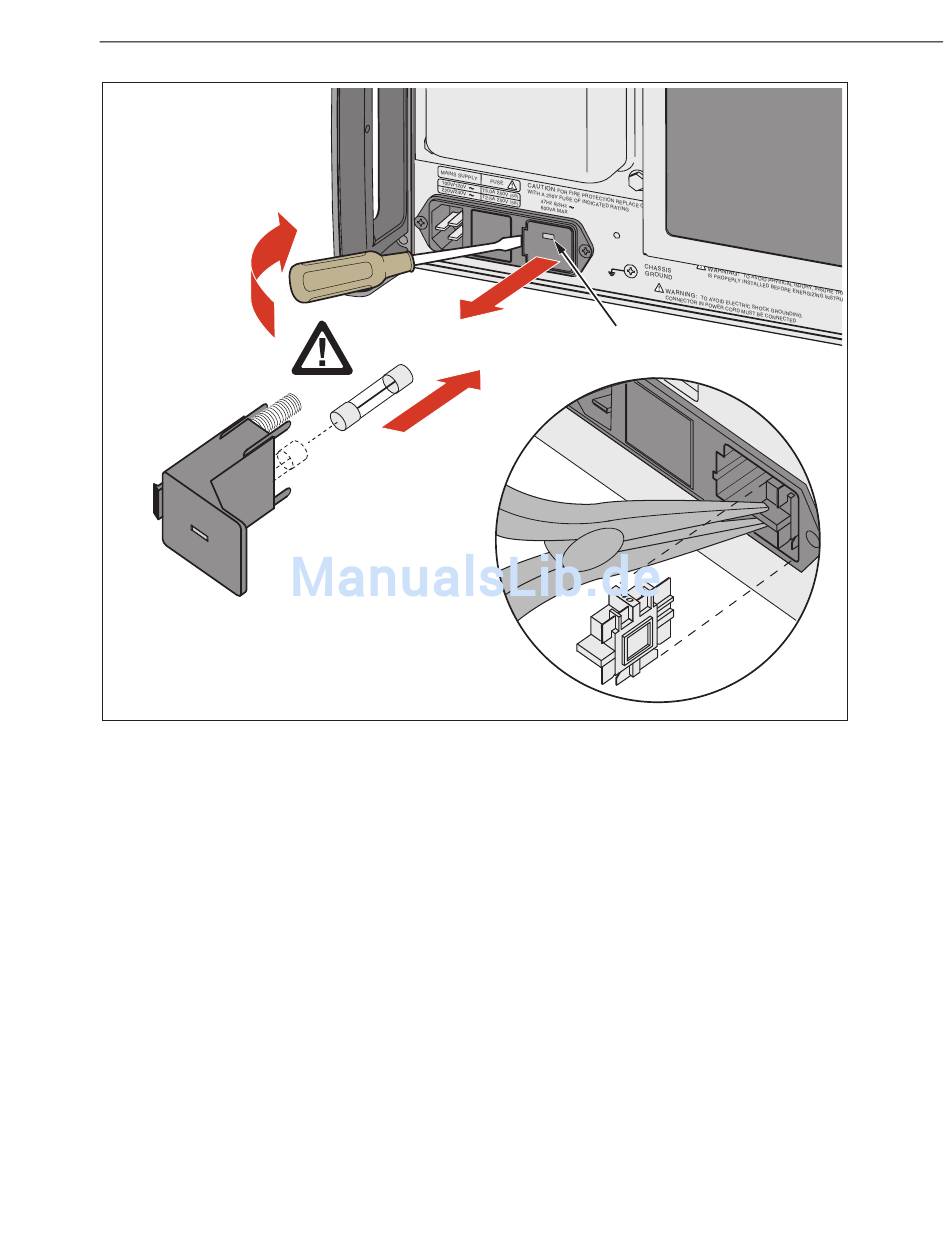

Abbildung 3. Zugang zur Sicherung und Auswahl der Netzspannung
Auswahl der Netzspannung
Der Kalibrator wird ab Werk für die im Bestimmungsland übliche Netzspannung oder
gemäß beim Kauf abgegebener Spezifikation konfiguriert. Der 5522A Kalibrator kann
mit einer der folgenden vier Netzspannungseinstellungen betrieben werden: 100 V,
120 V, 200 V und 240 V (47 Hz bis 63 Hz). Zur Überprüfung der
Netzspannungseinstellung den durch das Fenster in der Sicherungsfachabdeckung
sichtbaren Spannungsanzeiger beachten (Abbildung 3). Die zulässige
Netzspannungsabweichung beträgt 10 % der aktuellen Netzspannungseinstellung.
Um die Netzspannungseinstellung zu verändern folgendes Verfahren durchführen:
1. Netzkabel ausziehen.
2. Sicherungsfach öffnen: Schraubendreherklinge in die Aussparung auf der linken
Fachseite einführen und das Fach vorsichtig herausdrücken, bis es mit den Fingern
entfernt werden kann.
3. Netzspannungseinstellungsbauteil herausnehmen: den Spannungsanzeiger mit einer
Zange greifen und in gerader Richtung aus dem Sitz herausziehen.
4. Das Netzspannungseinstellungsbauteil auf die gewünschte Spannung drehen und
wieder einsetzen.
5. Die Sicherung auf Eignung für die gewählte Netzspannung prüfen (für 100 V/120 V:
5 A/250 V träge; für 220 V/240 V: 2,5 A/250 V träge) und Sicherungsfach schließen.
Dazu das Fach wieder ins Gerät einschieben und leicht drücken, bis der Verschluss
zuschnappt.
Auswechseln der
Netzsicherung
Ändern der
Netzspannung
Multi-Product Calibrator
Netzspannungsanzeige
0 V
( S
B )
1 2
0
Auswahl der Netzspannung
1 2
0
gog004.eps
