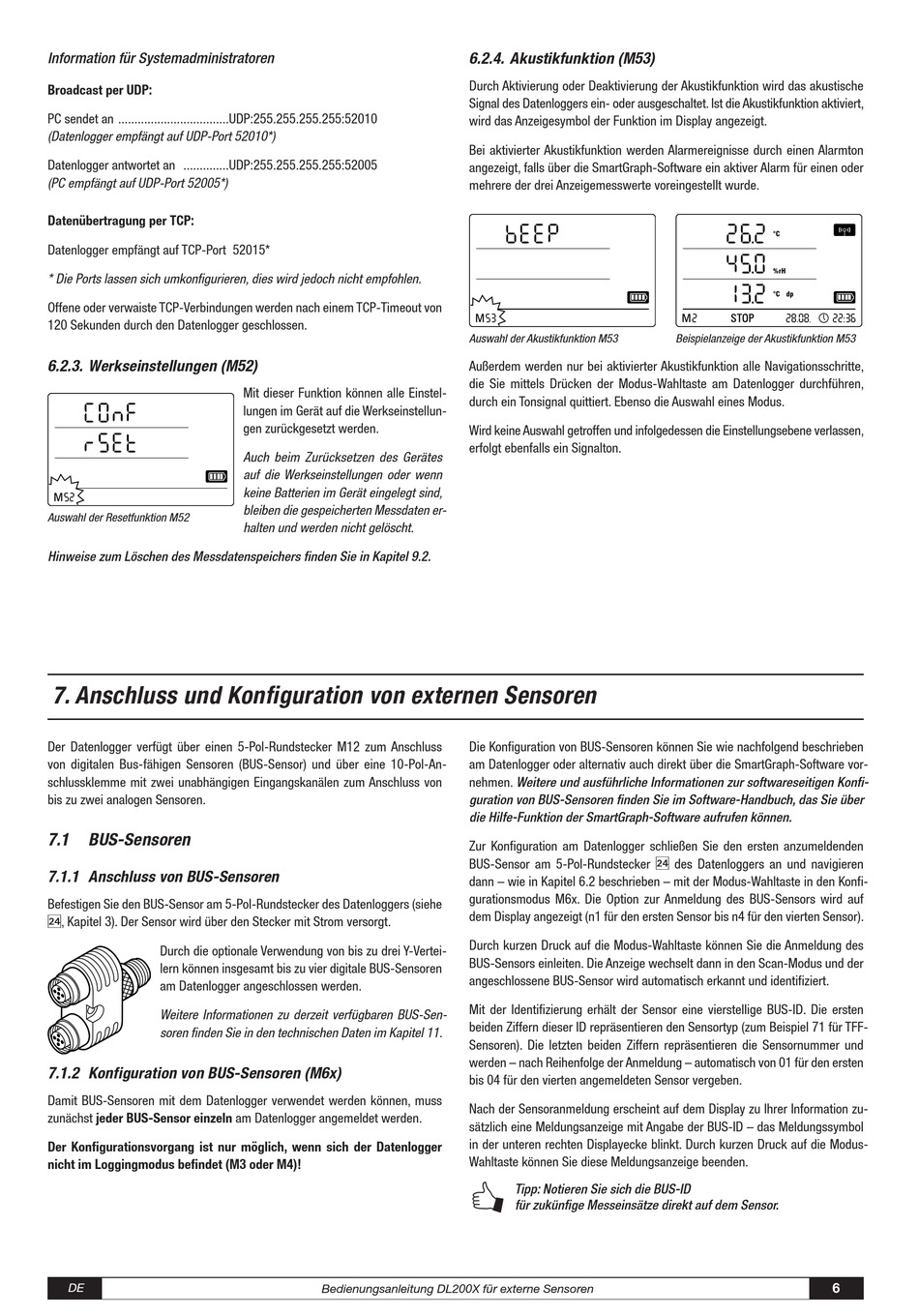

Information für Systemadministratoren
Broadcast per UDP:
PC sendet an ..................................UDP:255.255.255.255:52010
(Datenlogger empfängt auf UDP-Port 52010*)
Datenlogger antwortet an ..............UDP:255.255.255.255:52005
(PC empfängt auf UDP-Port 52005*)
Datenübertragung per TCP:
Datenlogger empfängt auf TCP-Port 52015*
* Die Ports lassen sich umkonfigurieren, dies wird jedoch nicht empfohlen.
Offene oder verwaiste TCP-Verbindungen werden nach einem TCP-Timeout von
120 Sekunden durch den Datenlogger geschlossen.
6.2.3. Werkseinstellungen (M52)
Auswahl der Resetfunktion M52
Hinweise zum Löschen des Messdatenspeichers finden Sie in Kapitel 9.2.
7. Anschluss und Konfiguration von externen Sensoren
Der Datenlogger verfügt über einen 5-Pol-Rundstecker M12 zum Anschluss
von digitalen Bus-fähigen Sensoren (BUS-Sensor) und über eine 10-Pol-An-
schlussklemme mit zwei unabhängigen Eingangskanälen zum Anschluss von
bis zu zwei analogen Sensoren.
7.1
BUS-Sensoren
7.1.1 Anschluss von BUS-Sensoren
Befestigen Sie den BUS-Sensor am 5-Pol-Rundstecker des Datenloggers (siehe
, Kapitel 3). Der Sensor wird über den Stecker mit Strom versorgt.
Durch die optionale Verwendung von bis zu drei Y-Vertei-
lern können insgesamt bis zu vier digitale BUS-Sensoren
am Datenlogger angeschlossen werden.
Weitere Informationen zu derzeit verfügbaren BUS-Sen-
soren finden Sie in den technischen Daten im Kapitel 11.
7.1.2 Konfiguration von BUS-Sensoren (M6x)
Damit BUS-Sensoren mit dem Datenlogger verwendet werden können, muss
zunächst jeder BUS-Sensor einzeln am Datenlogger angemeldet werden.
Der Konfigurationsvorgang ist nur möglich, wenn sich der Datenlogger
nicht im Loggingmodus befindet (M3 oder M4)!
DE
Mit dieser Funktion können alle Einstel-
lungen im Gerät auf die Werkseinstellun-
gen zurückgesetzt werden.
Auch beim Zurücksetzen des Gerätes
auf die Werkseinstellungen oder wenn
keine Batterien im Gerät eingelegt sind,
bleiben die gespeicherten Messdaten er-
halten und werden nicht gelöscht.
Bedienungsanleitung DL200X für externe Sensoren
6.2.4. Akustikfunktion (M53)
Durch Aktivierung oder Deaktivierung der Akustikfunktion wird das akustische
Signal des Datenloggers ein- oder ausgeschaltet. Ist die Akustikfunktion aktiviert,
wird das Anzeigesymbol der Funktion im Display angezeigt.
Bei aktivierter Akustikfunktion werden Alarmereignisse durch einen Alarmton
angezeigt, falls über die SmartGraph-Software ein aktiver Alarm für einen oder
mehrere der drei Anzeigemesswerte voreingestellt wurde.
Auswahl der Akustikfunktion M53
Außerdem werden nur bei aktivierter Akustikfunktion alle Navigationsschritte,
die Sie mittels Drücken der Modus-Wahltaste am Datenlogger durchführen,
durch ein Tonsignal quittiert. Ebenso die Auswahl eines Modus.
Wird keine Auswahl getroffen und infolgedessen die Einstellungsebene verlassen,
erfolgt ebenfalls ein Signalton.
Die Konfiguration von BUS-Sensoren können Sie wie nachfolgend beschrieben
am Datenlogger oder alternativ auch direkt über die SmartGraph-Software vor-
nehmen. Weitere und ausführliche Informationen zur softwareseitigen Konfi-
guration von BUS-Sensoren finden Sie im Software-Handbuch, das Sie über
die Hilfe-Funktion der SmartGraph-Software aufrufen können.
Zur Konfiguration am Datenlogger schließen Sie den ersten anzumeldenden
BUS-Sensor am 5-Pol-Rundstecker
dann – wie in Kapitel 6.2 beschrieben – mit der Modus-Wahltaste in den Konfi-
gurationsmodus M6x. Die Option zur Anmeldung des BUS-Sensors wird auf
dem Display angezeigt (n1 für den ersten Sensor bis n4 für den vierten Sensor).
Durch kurzen Druck auf die Modus-Wahltaste können Sie die Anmeldung des
BUS-Sensors einleiten. Die Anzeige wechselt dann in den Scan-Modus und der
angeschlossene BUS-Sensor wird automatisch erkannt und identifiziert.
Mit der Identifizierung erhält der Sensor eine vierstellige BUS-ID. Die ersten
beiden Ziffern dieser ID repräsentieren den Sensortyp (zum Beispiel 71 für TFF-
Sensoren). Die letzten beiden Ziffern repräsentieren die Sensornummer und
werden – nach Reihenfolge der Anmeldung – automatisch von 01 für den ersten
bis 04 für den vierten angemeldeten Sensor vergeben.
Nach der Sensoranmeldung erscheint auf dem Display zu Ihrer Information zu-
sätzlich eine Meldungsanzeige mit Angabe der BUS-ID – das Meldungssymbol
in der unteren rechten Displayecke blinkt. Durch kurzen Druck auf die Modus-
Wahltaste können Sie diese Meldungsanzeige beenden.
R
Tipp: Notieren Sie sich die BUS-ID
für zukünfige Messeinsätze direkt auf dem Sensor.
Beispielanzeige der Akustikfunktion M53
des Datenloggers an und navigieren
