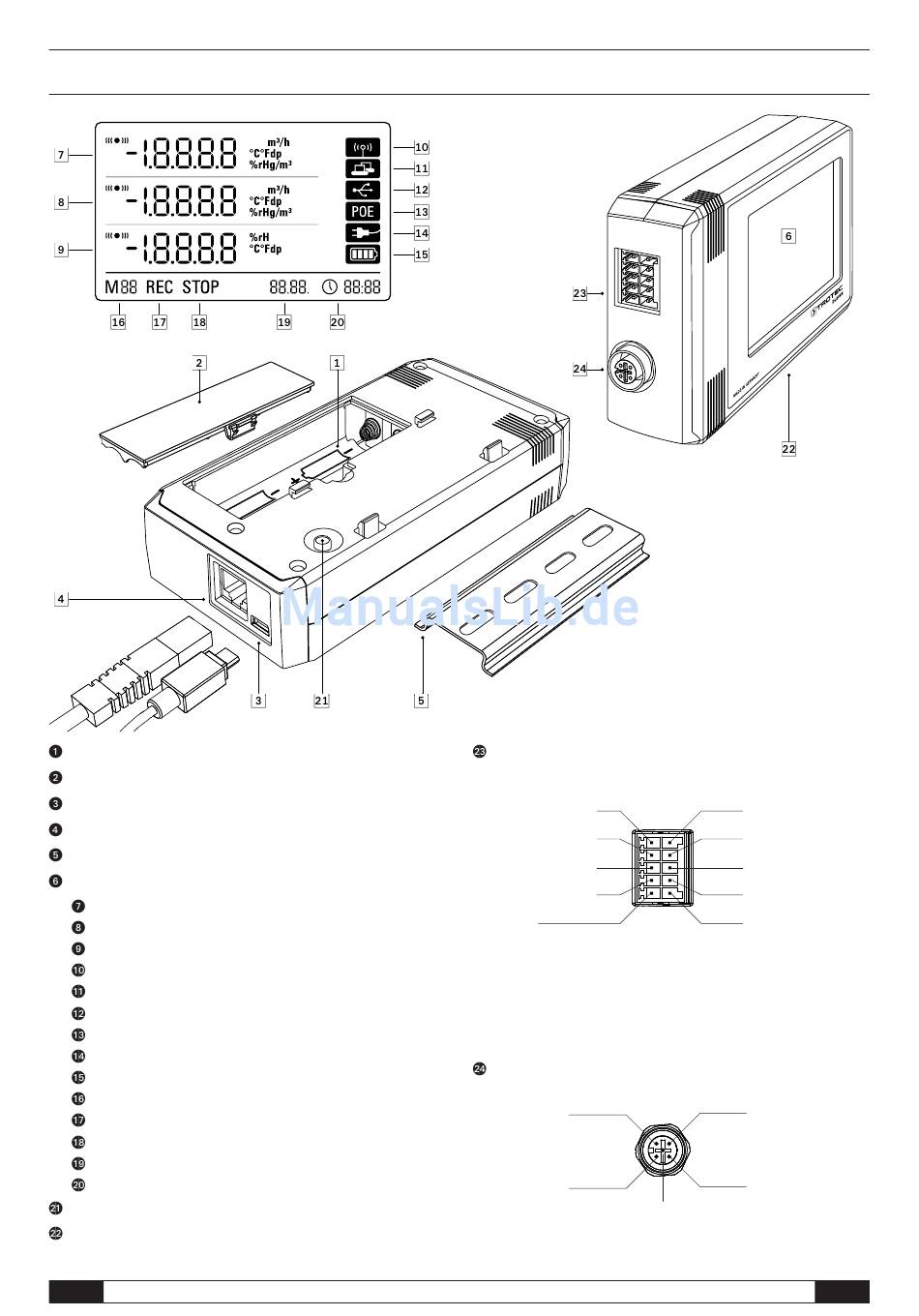

3. Ausstattung
Batteriefach
Batteriefachdeckel
PC-Anschluss USB Typ Micro B
Netzwerkanschluss RJ45
Tragschiene zur Befestigung
LCD-Display :
Messwert-Zeile 1
Messwert-Zeile 2
Messwert-Zeile 3
Anzeigesymbol Akustiksignal aktiv
Anzeigesymbol Netzwerk-Verbindung aktiv
Anzeigesymbol USB-Verbindung aktiv
Anzeigesymbol Energieversorgung über Netzwerk
Anzeigesymbol Energieversorgung über USB
Display-Anzeige Batteriekapazität
Display-Anzeige Modus-Marker
Display-Anzeige Messwertaufzeichnung aktiv
Display-Anzeige Messwertaufzeichnung inaktiv
Display-Anzeige Datum
Display-Anzeige Uhrzeit
Modus-Wahltaste
Datenlogger zum Anschluss externer Sensoren
DE
10-Pol-Anschlussklemme mit zwei unabhängigen Eingangskanälen
zum Anschluss von bis zu zwei analogen Sensoren :
Pin 9: Klemme C0
Pin 7: Klemme A0
Pin 5: Klemme C1
Pin 3: Klemme A1
Pin 1:
Klemme +24V (Eingang,
ext. Versorgung Datenlogger
für stationären Betrieb);
auch als externe Stromquelle
5-Pol-Rundstecker M12 zum Anschluss
von bis zu vier digitalen Bus-fähigen Sensoren :
Pin 2:
Daten B
Pin 1:
Versorgung
Sensor
(Ausgang)
Bedienungsanleitung DL200X für externe Sensoren
Pin 10: Klemme D0
Pin 8: Klemme B0
Pin 6: Klemme D1
Pin 4: Klemme B1
Pin 2:
Klemme GND
(Versorgungs -
spannung GND)
Pin 3: Daten A
Pin 4: GND
(Referenzpotential)
Pin 5: n.c.
(nicht verbunden)
3
