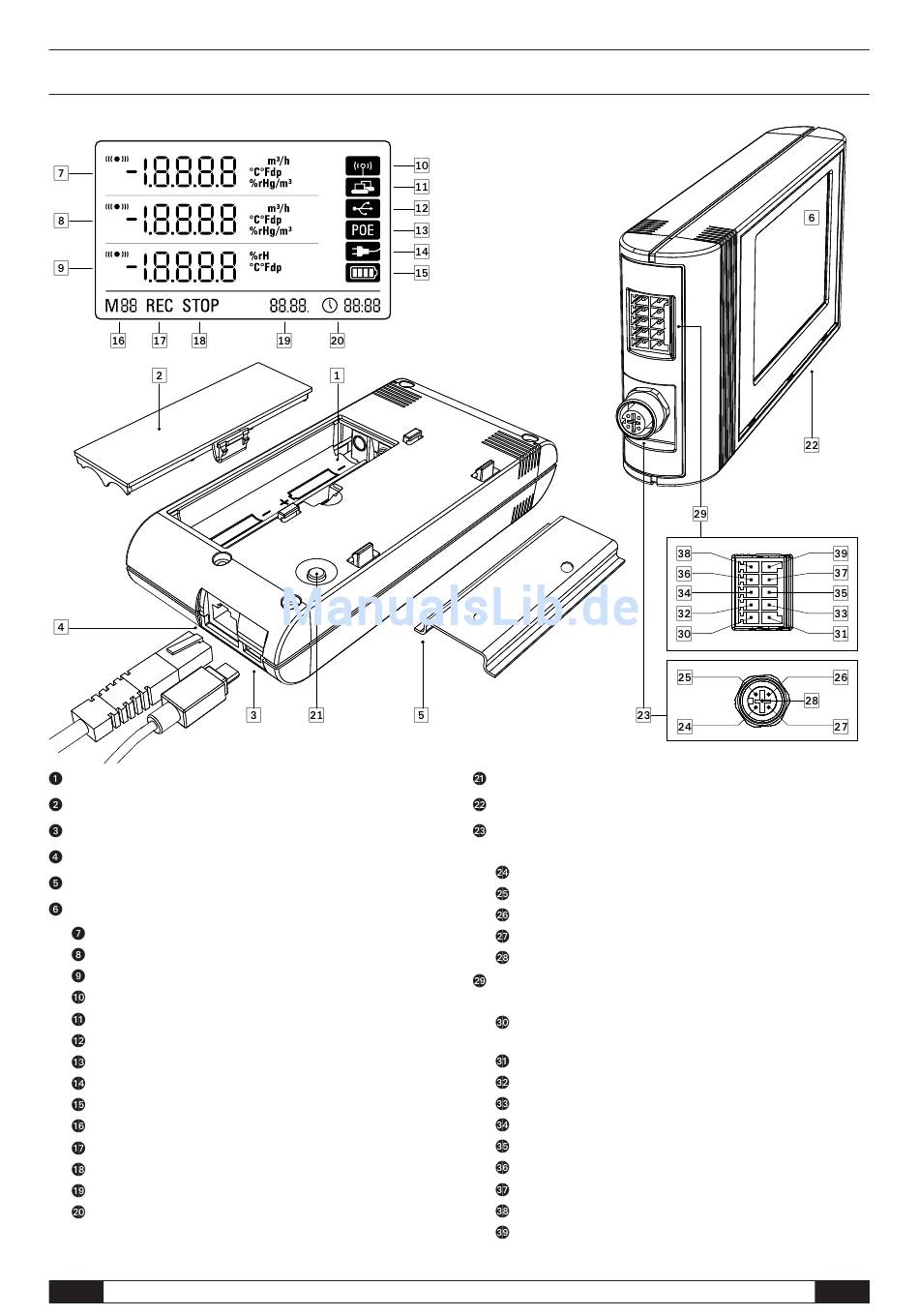

3. Ausstattung
Batteriefach
Batteriefachdeckel
PC-Anschluss USB Typ Micro B
Netzwerkanschluss RJ45
Tragschiene zur Befestigung
LCD-Display :
Messwert-Zeile 1
Messwert-Zeile 2
Messwert-Zeile 3
Anzeigesymbol Akustiksignal aktiv
Anzeigesymbol Netzwerk-Verbindung aktiv
Anzeigesymbol USB-Verbindung aktiv
Anzeigesymbol Energieversorgung über Netzwerk
Anzeigesymbol Energieversorgung über USB
Display-Anzeige Batteriekapazität
Display-Anzeige Modus-Marker
Display-Anzeige Messwertaufzeichnung aktiv
Display-Anzeige Messwertaufzeichnung inaktiv
Display-Anzeige Datum
Display-Anzeige Uhrzeit
DE
Bedienungsanleitung OPUS20E für externe Sensoren
Modus-Wahltaste
Datenlogger zum Anschluss externer Sensoren
5-Pol-Rundstecker M12 zum Anschluss
von bis zu vier digitalen Bus-fähigen Sensoren :
Pin 1: Versorgung Sensor (Ausgang)
Pin 2: Daten 1
Pin 3: Daten 2
Pin 4: GND (Referenzpotential)
Pin 5: n.c. (nicht verbunden)
10-Pol-Anschlussklemme mit zwei unabhängigen Eingangskanälen
zum Anschluss von bis zu zwei analogen Sensoren :
Pin 1: Klemme +24V (Eingang, ext. Versorgung OPUS20E (24 V)
für stationären Betrieb)
Pin 2: Klemme GND (Versorgungsspannung GND)
Pin 3: Klemme A1
Pin 4: Klemme B1
Pin 5: Klemme C1
Pin 6: Klemme D1
Pin 7: Klemme A0
Pin 8: Klemme B0
Pin 9: Klemme C0
Pin 10: Klemme D0
