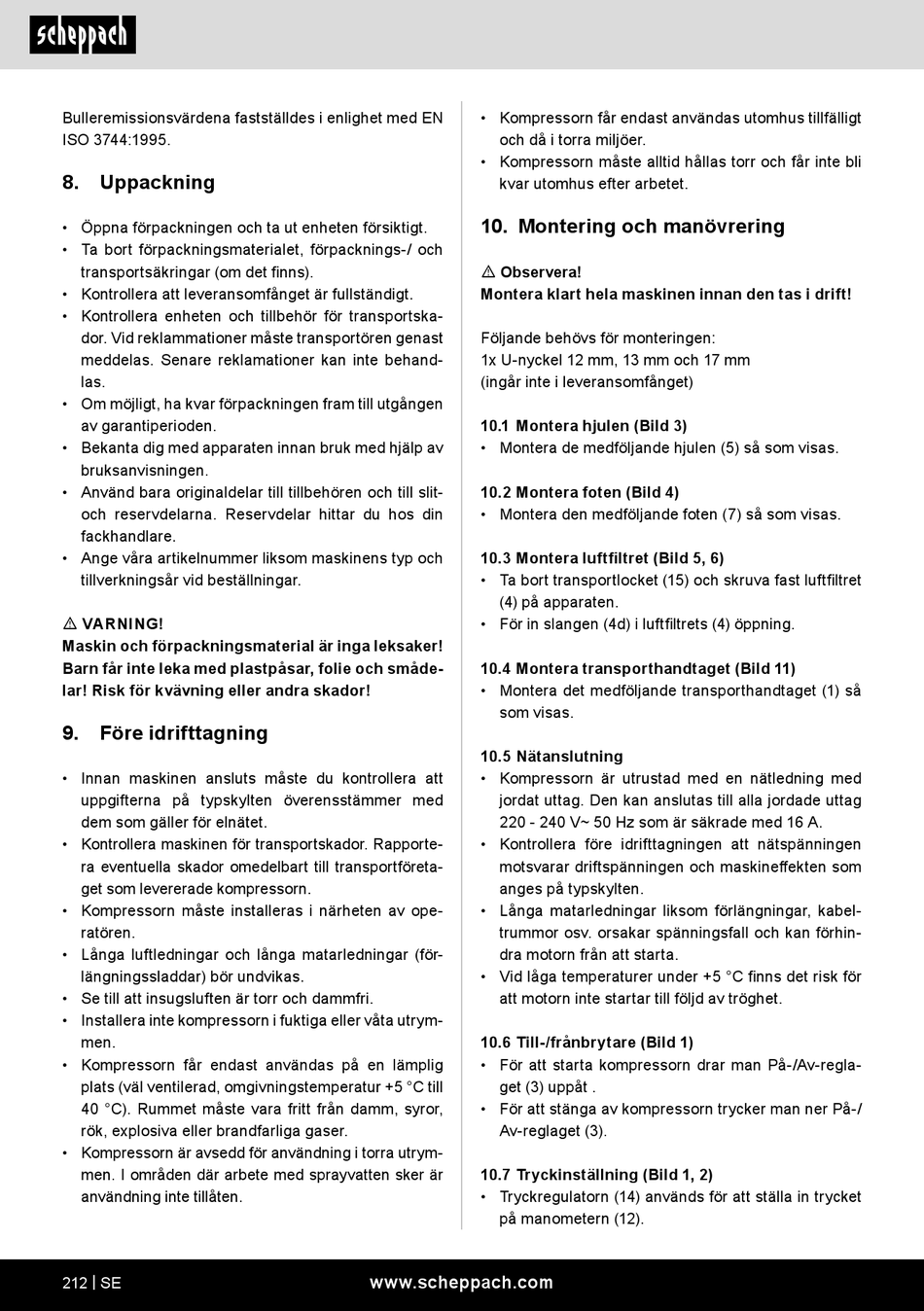

Uppackning; Före Idrifttagning; Montering Och Manövrering - Scheppach 5906140901 Original Bedienungsanleitung

Bulleremissionsvärdena fastställdes i enlighet med EN
ISO 3744:1995.

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och
transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.
• Kontrollera enheten och tillbehör för transportska-
dor. Vid reklammationer måste transportören genast
meddelas. Senare reklamationer kan inte behand-
las.
• Om möjligt, ha kvar förpackningen fram till utgången
av garantiperioden.
• Bekanta dig med apparaten innan bruk med hjälp av
bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit-
och reservdelarna. Reservdelar hittar du hos din
fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och
tillverkningsår vid beställningar.
m VARNING!
Maskin och förpackningsmaterial är inga leksaker!
Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
9. Före idrifttagning
• Innan maskinen ansluts måste du kontrollera att
uppgifterna på typskylten överensstämmer med
dem som gäller för elnätet.
• Kontrollera maskinen för transportskador. Rapporte-
ra eventuella skador omedelbart till transportföreta-
get som levererade kompressorn.
• Kompressorn måste installeras i närheten av ope-
ratören.
• Långa luftledningar och långa matarledningar (för-
längningssladdar) bör undvikas.
• Se till att insugsluften är torr och dammfri.
• Installera inte kompressorn i fuktiga eller våta utrym-
men.
• Kompressorn får endast användas på en lämplig
plats (väl ventilerad, omgivningstemperatur +5 °C till
40 °C). Rummet måste vara fritt från damm, syror,
rök, explosiva eller brandfarliga gaser.
• Kompressorn är avsedd för användning i torra utrym-
men. I områden där arbete med sprayvatten sker är
användning inte tillåten.
212 | SE
• Kompressorn får endast användas utomhus tillfälligt
och då i torra miljöer.
• Kompressorn måste alltid hållas torr och får inte bli
kvar utomhus efter arbetet.
10. Montering och manövrering
m Observera!
Montera klart hela maskinen innan den tas i drift!
Följande behövs för monteringen:
1x U-nyckel 12 mm, 13 mm och 17 mm
(ingår inte i leveransomfånget)
10.1 Montera hjulen (Bild 3)
• Montera de medföljande hjulen (5) så som visas.
10.2 Montera foten (Bild 4)
• Montera den medföljande foten (7) så som visas.
10.3 Montera luftfiltret (Bild 5, 6)
• Ta bort transportlocket (15) och skruva fast luftfiltret
(4) på apparaten.
• För in slangen (4d) i luftfiltrets (4) öppning.
10.4 Montera transporthandtaget (Bild 11)
• Montera det medföljande transporthandtaget (1) så
som visas.
10.5 Nätanslutning
• Kompressorn är utrustad med en nätledning med
jordat uttag. Den kan anslutas till alla jordade uttag
220 - 240 V~ 50 Hz som är säkrade med 16 A.
• Kontrollera före idrifttagningen att nätspänningen
motsvarar driftspänningen och maskineffekten som
anges på typskylten.
• Långa matarledningar liksom förlängningar, kabel-
trummor osv. orsakar spänningsfall och kan förhin-
dra motorn från att starta.
• Vid låga temperaturer under +5 °C finns det risk för
att motorn inte startar till följd av tröghet.
10.6 Till-/frånbrytare (Bild 1)
• För att starta kompressorn drar man På-/Av-regla-
get (3) uppåt .
• För att stänga av kompressorn trycker man ner På-/
Av-reglaget (3).
10.7 Tryckinställning (Bild 1, 2)
• Tryckregulatorn (14) används för att ställa in trycket
på manometern (12).
