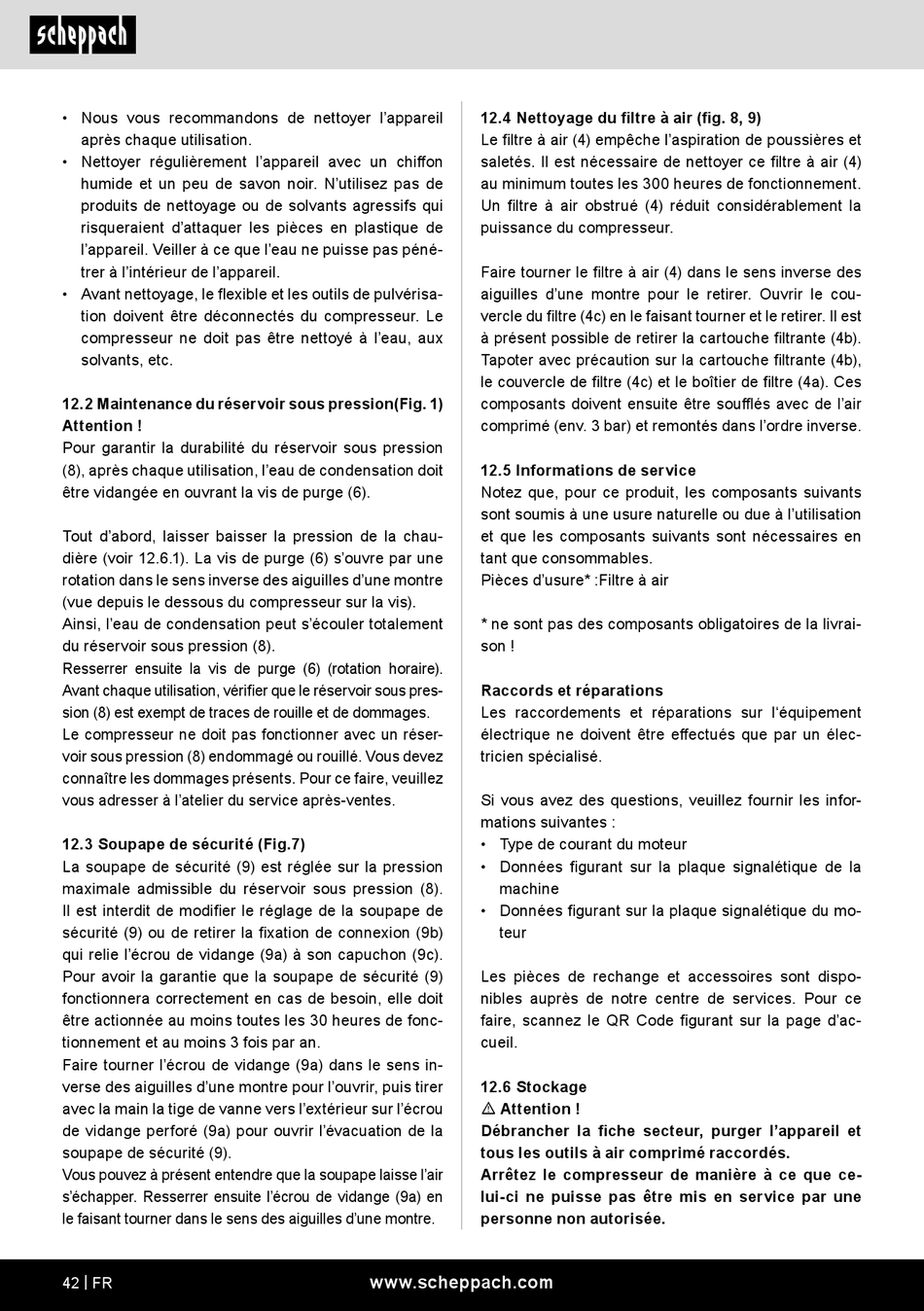

Informations De Service - Scheppach 5906140901 Original Bedienungsanleitung

• Nous vous recommandons de nettoyer l'appareil
après chaque utilisation.
• Nettoyer régulièrement l'appareil avec un chiffon
humide et un peu de savon noir. N'utilisez pas de
produits de nettoyage ou de solvants agressifs qui
risqueraient d'attaquer les pièces en plastique de
l'appareil. Veiller à ce que l'eau ne puisse pas péné-
trer à l'intérieur de l'appareil.
• Avant nettoyage, le flexible et les outils de pulvérisa-
tion doivent être déconnectés du compresseur. Le
compresseur ne doit pas être nettoyé à l'eau, aux
solvants, etc.
12.2 Maintenance du réservoir sous pression(Fig. 1)
Attention !
Pour garantir la durabilité du réservoir sous pression
(8), après chaque utilisation, l'eau de condensation doit
être vidangée en ouvrant la vis de purge (6).
Tout d'abord, laisser baisser la pression de la chau-
dière (voir 12.6.1). La vis de purge (6) s'ouvre par une
rotation dans le sens inverse des aiguilles d'une montre
(vue depuis le dessous du compresseur sur la vis).
Ainsi, l'eau de condensation peut s'écouler totalement
du réservoir sous pression (8).
Resserrer ensuite la vis de purge (6) (rotation horaire).
Avant chaque utilisation, vérifier que le réservoir sous pres-
sion (8) est exempt de traces de rouille et de dommages.
Le compresseur ne doit pas fonctionner avec un réser-
voir sous pression (8) endommagé ou rouillé. Vous devez
connaître les dommages présents. Pour ce faire, veuillez
vous adresser à l'atelier du service après-ventes.
12.3 Soupape de sécurité (Fig.7)
La soupape de sécurité (9) est réglée sur la pression
maximale admissible du réservoir sous pression (8).
Il est interdit de modifier le réglage de la soupape de
sécurité (9) ou de retirer la fixation de connexion (9b)
qui relie l'écrou de vidange (9a) à son capuchon (9c).
Pour avoir la garantie que la soupape de sécurité (9)
fonctionnera correctement en cas de besoin, elle doit
être actionnée au moins toutes les 30 heures de fonc-
tionnement et au moins 3 fois par an.
Faire tourner l'écrou de vidange (9a) dans le sens in-
verse des aiguilles d'une montre pour l'ouvrir, puis tirer
avec la main la tige de vanne vers l'extérieur sur l'écrou
de vidange perforé (9a) pour ouvrir l'évacuation de la
soupape de sécurité (9).
Vous pouvez à présent entendre que la soupape laisse l'air
s'échapper. Resserrer ensuite l'écrou de vidange (9a) en
le faisant tourner dans le sens des aiguilles d'une montre.
42 | FR
12.4 Nettoyage du filtre à air (fig. 8, 9)
Le filtre à air (4) empêche l'aspiration de poussières et
saletés. Il est nécessaire de nettoyer ce filtre à air (4)
au minimum toutes les 300 heures de fonctionnement.
Un filtre à air obstrué (4) réduit considérablement la
puissance du compresseur.
Faire tourner le filtre à air (4) dans le sens inverse des
aiguilles d'une montre pour le retirer. Ouvrir le cou-
vercle du filtre (4c) en le faisant tourner et le retirer. Il est
à présent possible de retirer la cartouche filtrante (4b).
Tapoter avec précaution sur la cartouche filtrante (4b),
le couvercle de filtre (4c) et le boîtier de filtre (4a). Ces
composants doivent ensuite être soufflés avec de l'air
comprimé (env. 3 bar) et remontés dans l'ordre inverse.

12.5 Informations de service

Notez que, pour ce produit, les composants suivants
sont soumis à une usure naturelle ou due à l'utilisation
et que les composants suivants sont nécessaires en
tant que consommables.
Pièces d'usure* :Filtre à air
* ne sont pas des composants obligatoires de la livrai-
son !
Raccords et réparations
Les raccordements et réparations sur l'équipement
électrique ne doivent être effectués que par un élec-
tricien spécialisé.
Si vous avez des questions, veuillez fournir les infor-
mations suivantes :
• Type de courant du moteur
• Données figurant sur la plaque signalétique de la
machine
• Données figurant sur la plaque signalétique du mo-
teur
Les pièces de rechange et accessoires sont dispo-
nibles auprès de notre centre de services. Pour ce
faire, scannez le QR Code figurant sur la page d'ac-
cueil.
12.6 Stockage
m Attention !
Débrancher la fiche secteur, purger l'appareil et
tous les outils à air comprimé raccordés.
Arrêtez le compresseur de manière à ce que ce-
lui-ci ne puisse pas être mis en service par une
personne non autorisée.
