Anschluss

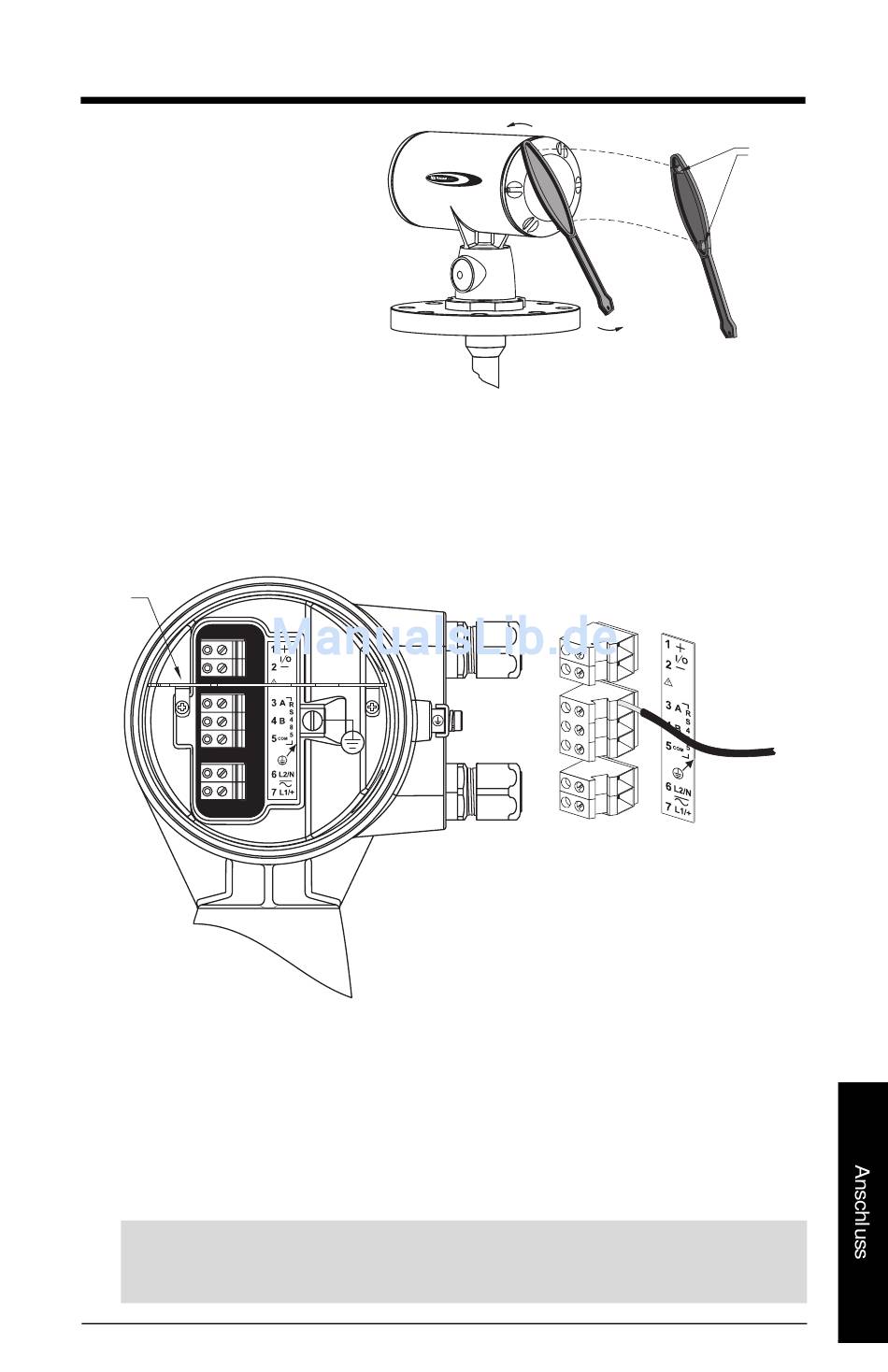

Ein Sonderschlüssel zum Öffnen
des IQ 300 Gehäuses ist
mitgeliefert. Die zwei Nocken
auf dem Schlüssel passen auf
die Einkerbungen im
Gehäusedeckel der Rückseite.
Klemmleiste des IQ Radar 300
Zwei Optionen sind verfügbar. Bei der eigensicheren mA Ausgangsausführung ist ein
Schirm installiert, bei der Standardausführung nicht.
Schirm nur auf
eigensicherer
Ausführung
installiert
Anschlussanforderungen:
•
Erhöhte Sicherheit, EEx e Ausführung:
•
Ausführung für allgemeine Sicherheit
oder explosionsgefährdete Bereiche EEx d:
Hinweise:
• Empfohlene Drehkraft an den Fixierungsschrauben der Klemmleiste: 0.5 – 0.6 Nm.
• Abschirmungen der Gerätekabel nur an einem Ende erden.
7ML19981CL32
IQ Radar 300 – BETRIEBSANLEITUNG
Zugang zum Anschlussraum
erfolgt seitlich an der
Klemmleiste.
Voll-Leiter 4
flexible Litze 2.5
unelastisch 0.2 bis 4
flexible Litze 0.2 bis 2.5
AWG 24 bis 12
Nocken
Seite 33
