MICRO-EPSILON wireSENSOR WDS Serie Montageanleitung Seite 2

Anschlussbelegung
i
Bei Seilzug-Wegsensoren mit Encoder-Ausgang beachten Sie bitte die
entsprechende Anschlussbelegung des jeweiligen Digitalausganges
und weitere Bedienhinweise, die zusammen mit dem Sensor mitgeliefert
werden.

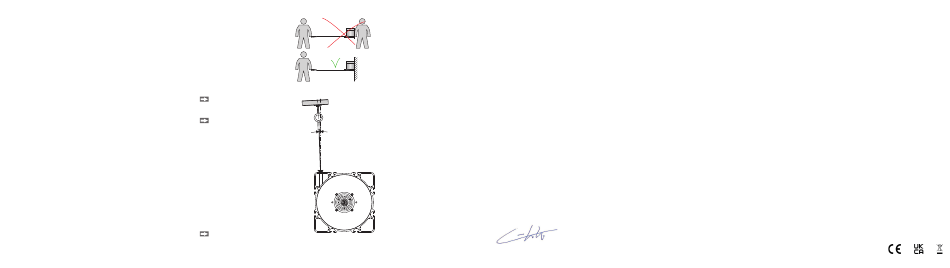

Seilführung und -befestigung
Muss für die Seilführung bzw. das
Befestigen am Messobjekt das Mess-
seil aus dem Sensor herausgezogen
werden,
- darf dabei der Sensor nicht durch
eine zweite Person gehalten wer-
den,
- darf das Messseil nicht über den
angegebenen Messbereich heraus-
gezogen werden,
- ist das Umfeld des Sensors gegen
Schnappen des Messseils zu
schützen.
Befestigen Sie das Messseil am
Seilaustritt 0 °
Messobjekt mit Hilfe einer Ring-
±3 ° Toleranz
öse.
Führen Sie das Messseil senk-
recht aus dem Sensorgehäuse.
max. 3 °
Ein Schrägzug ist nur bis maximal
3 Grad zulässig.
Wenn Sie das Messseil an der Ein-
führungsbohrung oder an anderen
Objekten schleifen, führt dies zur
Beschädigung und/oder zum Riss des
Messseils.
i
Kann das Messseil nicht senk-
recht aus dem Gehäuse geführt
werden, ist der Einsatz einer
Umlenkrolle (Zubehör TR1-WDS
oder TR3-WDS, siehe Betriebs-
anleitung, Kapitel Zubehör) zwin-
gend erforderlich.
Führen Sie das Messseil in einem
Befestigung und maximaler
geschützten Bereich, damit es
Schrägzug des Messseils
nicht hängen bleiben oder ander-
weitig beschädigt werden kann.
Einbauerklärung
Einbauerklärung nach der EG-Maschinenrichtlinie 2006/42/EG, Anhang II B
Hersteller und bevollmächtigte Person für die Zusammenstellung der relevanten
technischen Unterlagen
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Straße 15, 94496 Ortenburg / Deutschland
erklärt hiermit, dass die nachfolgend bezeichnete Maschine auf Grund ihrer Konzi-
pierung und Bauart sowie in der von ihr in Verkehr gebrachten Ausführung - soweit
es vom Lieferumfang möglich ist - den einschlägigen grundlegenden Sicherheits-
und Gesundheitsanforderungen der EG-Maschinenrichtlinie einschließlich deren
zum Zeitpunkt dieser Erklärung gültigen Änderungen entspricht.
Bauart der Maschine: Seilzugsensor
(Mechaniken und Modelle mit Ausgangsart Potentiometer)
Typenbezeichnung: WDS-xxx, WPS-xxx
Folgende grundlegende Sicherheits- und Gesundheitsschutzanforderungen nach
Anhang I der o.a. Richtlinie, sind angewandt und eingehalten:
- Nr. 1.1.2. Grundsätze für die Integration der Sicherheit
- Nr. 1.7.3. Kennzeichnung der Maschinen
- Nr. 1.7.4. Betriebsanleitung
Weiterhin wird die Übereinstimmung mit folgenden Richtlinien und Normen ein-
schließlich deren zum Zeitpunkt dieser Erklärung gültigen Änderungen erklärt:
- Richtlinie 2006/42/EG (Maschine)
ƒ EN ISO 13857:2019 Sicherheit von Maschinen - Sicherheitsabstände gegen
das Erreichen von Gefährdungsbereichen mit den oberen und unteren Glied-
maßen
ƒ EN 60204-1:2018 Sicherheit von Maschinen - Elektrische Ausrüstung von
Maschinen - Teil 1: Allgemeine Anforderungen
- Richtlinie 2011/65/EU (RoHS)
ƒ EN IEC 63000:2018 Technische Dokumentation zur Bewertung von Elektro-
und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe
Ferner erklären wir, dass die speziellen technischen Unterlagen für diese unvollstän-
dige Maschine nach Anhang VII Teil B erstellt wurden, und verpflichten uns, diese
auf Verlangen den Marktaufsichtsbehörden zu übermitteln.
Die Inbetriebnahme dieser unvollständigen Maschinen wird so lange untersagt,
bis die unvollständige(n) Maschine(n) in eine Maschine eingebaut wurde, die den
Bestimmungen der EG-Maschinenrichtlinie entspricht und für die eine EU-Konformi-
tätserklärung gemäß Anhang II A vorliegt.
Ortenburg, den 01. Juli 2021 Dipl.-Ing.(FH) Eduard Huber, MBA
Leiter Qualitätsmanagement
Weitere Informationen zum Sensor können Sie in der Betriebsanleitung nach-
lesen. Diese finden Sie Online unter:
https://www.micro-epsilon.de/download/manuals/man--wireSENSOR-P60-
P96-P115-P200--de.pdf
MICRO-EPSILON MESSTECHNIK GmbH & Co. KG
Königbacher Str. 15 • 94469 Ortenburg / Deutschland
Tel. +49 8542 / 168-0 • Fax +49 8542 / 168-90
info@micro-epsilon.de • www.micro-epsilon.de
