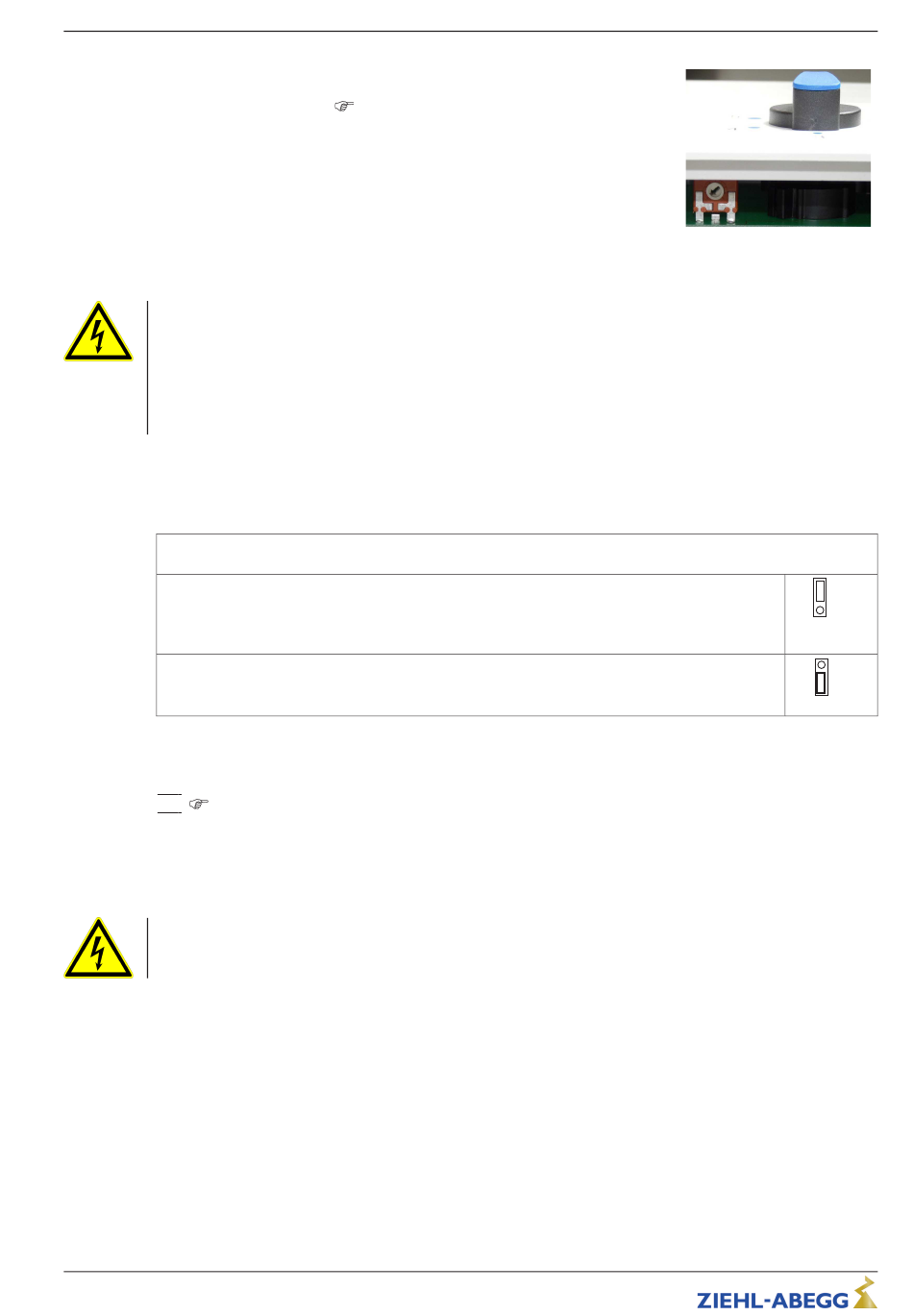

Betriebsanleitung Fcontrol Basic – Typenreihe F-DM2.5..16M
Potentiometer über Schraubendreher einstellbar
•
Linksanschlag: keine Reduzierung, d. h. Ausgangsfrequenz z. B. in Stufe 5 =
50 Hz (Werkseinstellung
Rechtsanschlag: maximale Reduzierung 25 %, d. h. Ausgangsfrequenz z. B.
•
in Stufe 5 = 37,5 Hz)
Die Höhe der Ausgangsfrequenz kann mit einem geeigneten Messgerät überprüft
werden!
Gefahr durch elektrischen Strom
Es ist grundsätzlich verboten, Arbeiten an Geräteteilen durchzuführen, die unter Spannung stehen.
•
Die Schutzart des geöffneten Gerätes ist IP00! Lebensgefährliche Spannungen können direkt
berührt werden!
Vor dem Öffnen muss das Gerät zwingend mindestens 3 Minuten von der Netzspannung getrennt
•
sein!
Sicherheitshinweise beachten!
•
5.7
Motorschutz
Motorschutz ist durch Anschluss von Thermostatschaltern "TB" (Thermokontakte) bzw. Temperatur-
fühler " TP" (Kaltleiter) möglich.
Der Jumper "J1" im Anschlussraum muss entsprechend der verwendeten Temperaturwächter gesteckt
werden.
Motor mit Temperaturfühler "TP"
Für Motor mit Temperaturfühler "TP" muss der Jumper "J1" nach oben gesteckt werden.
An einem Gerät dürfen maximal sechs einzelne Temperaturfühler (DIN 44081 oder DIN 44082) in
Serie angeschlossen werden.
Motor mit Thermostatschalter "TB"
Für Motor mit Thermostatschalter "TB"Jumper unten gesteckt (werkseitige Einstellung).
Beim Auslösen eines angeschlossenen Thermostatschalters bzw. Temperaturfühlers (Unterbrechung
zwischen den beiden Klemmen "TB/TP") schaltet das Gerät aus und nicht wieder ein.
Das Relais "K1" fällt ab, Klemmen "13" - "14" unterbrochen. Die interne Meldeleuchte blinkt im Code
|
|
15
(
Diagnose / Störungen).
Möglichkeiten zur Wiedereinschaltung nach Abkühlen des Antriebes, d. h. bei Verbindung
zwischen den beiden Klemmen "TB/TP" durch:
Ausschalten und erneutes Wiedereinschalten der Netzspannung.
•
Über digitalen Eingang zur Fernsteuerung (Freigabe EIN/AUS).
•
Gefahr durch elektrischen Strom
An den Klemmen "TB/TP" darf keine Fremdspannung angelegt werden!
L-BAL-E170-D 2022/47 Index 006
Diagramm)
Art.-Nr.
16/27
Elektrische Installation
Potentiometer zur Stufenanpas-
sung
TP
J1
TB
J1
