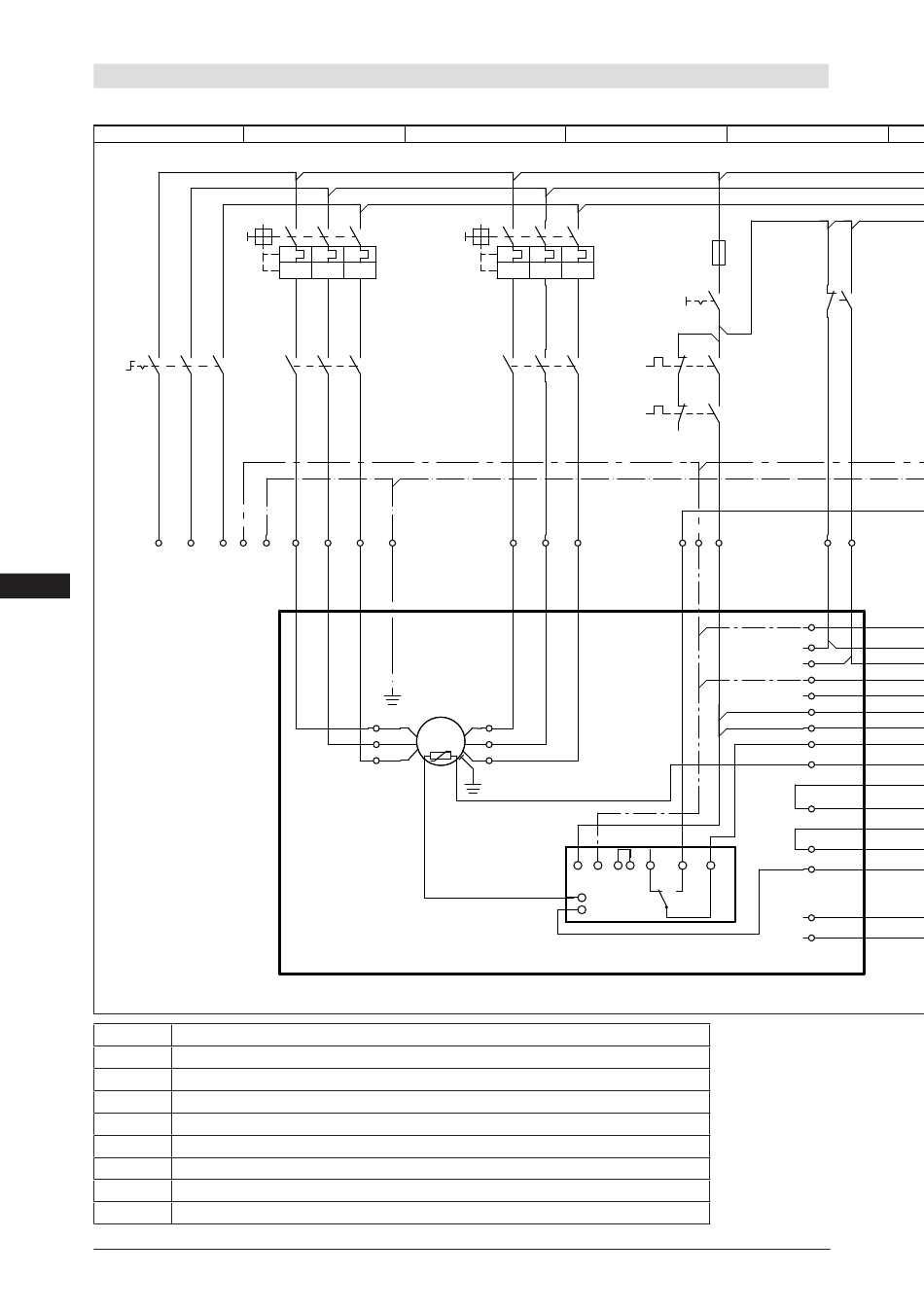

5.3 Prinzipschaltplan für Teilwicklungsanlauf
0
QA1
L1
L2
D
GB
F
E
Abb. 14
BP2
Hochdrucksicherheitswächter
BP3
Sicherheitskette (Hoch-/Niederdrucküberwachung)
BT1
Kaltleiter (PTC-Fühler) Motorwicklung
BT2
Wärmeschutzhtermostat (PTC-Fühler)*
BT3
Öltemperatursensor
2
BT4
Freigabeschalter (Thermostat)
DELTA-P II Öldifferenzdrucksensor DELTA-P II (Zubehör)
EB1
Ölsumpfheizung
EC1
Verdichtermotor
Οnderung
Datum
* Bei mehreren diese in Reihe schalten
16 | AQ452523677525de-000201
1
FC1.1
50%
I>
I>
I>
QA2
L3 N PE
Anschlußkasten Verdichter
