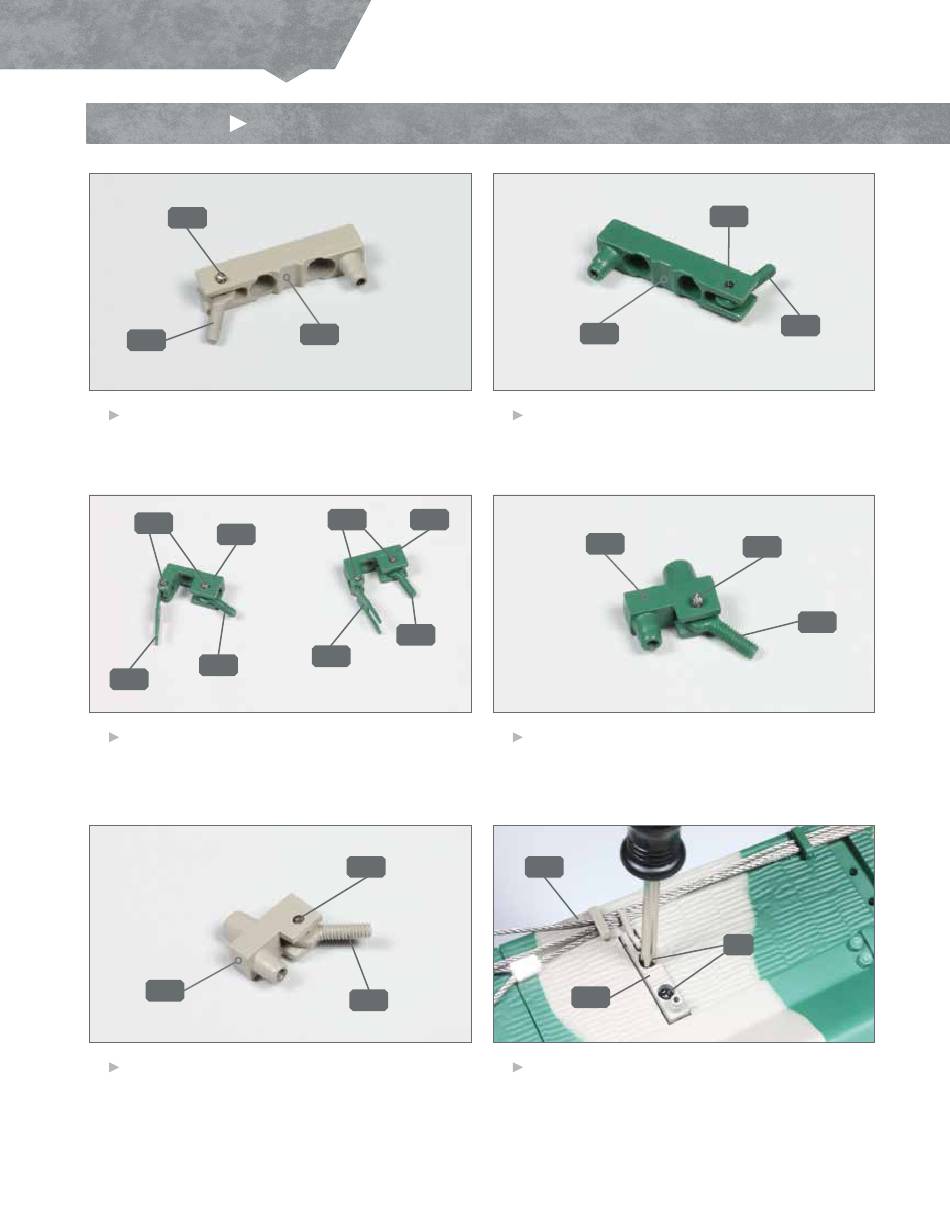

SCHRITT 1
Zusammenbau und Montage der Halterungen
75O
75N
1
Legen Sie die dunkelgelbe Halterung 75H auf Ihre
Arbeitsplatte: Befestigen Sie eine Stiftschraube 75N
mit einem Scharnierstift 75O an der Halterung.
75O
75A
75L
75D
3
Stellen Sie zwei identische Halterungen her: Befestigen
Sie dazu an den beiden Halterungen 75A jeweils einen
Verschluss 75D und eine Stiftschraube 75L – jeweils
mithilfe eines Scharnierstifts 75O, wie abgebildet.
75C
5
An der dunkelgelben Halterung 75C wird mithilfe eines
Scharnierstifts 75O eine Stiftschraube 75N befestigt.
4
75H
75O
75A
75L
75D
75O
75N
75G
2
Gleiches Spiel an der olivgrünen Halterung 75G:
Befestigen Sie eine Stiftschraube 75L mithilfe eines
Scharnierstifts 75O an der Halterung.
75B
4
Weiter geht es mit der olivgrünen Halterung 75B. An
dieser wird mit einem Scharnierstift 75O eine Stift-
schraube 75L angebracht.
65A
75H
6
Legen Sie die rechte Wannenseitenteil-Baugruppe
bereit. Die Halterung 75H wird in der Vertiefung des
zweithintersten Abschnitts 65A aufgesetzt und mit
zwei Schrauben BM an diesem fixiert.
75O
75L
75O
75L
BM
