LINKER KETTENSCHUTZ
Die beiden vordersten Achsschenkel werden am Fahrwerk angebracht. Der linke
vordere Kettenschutz wird zusammengebaut und an der Panzerwanne montiert.
52H

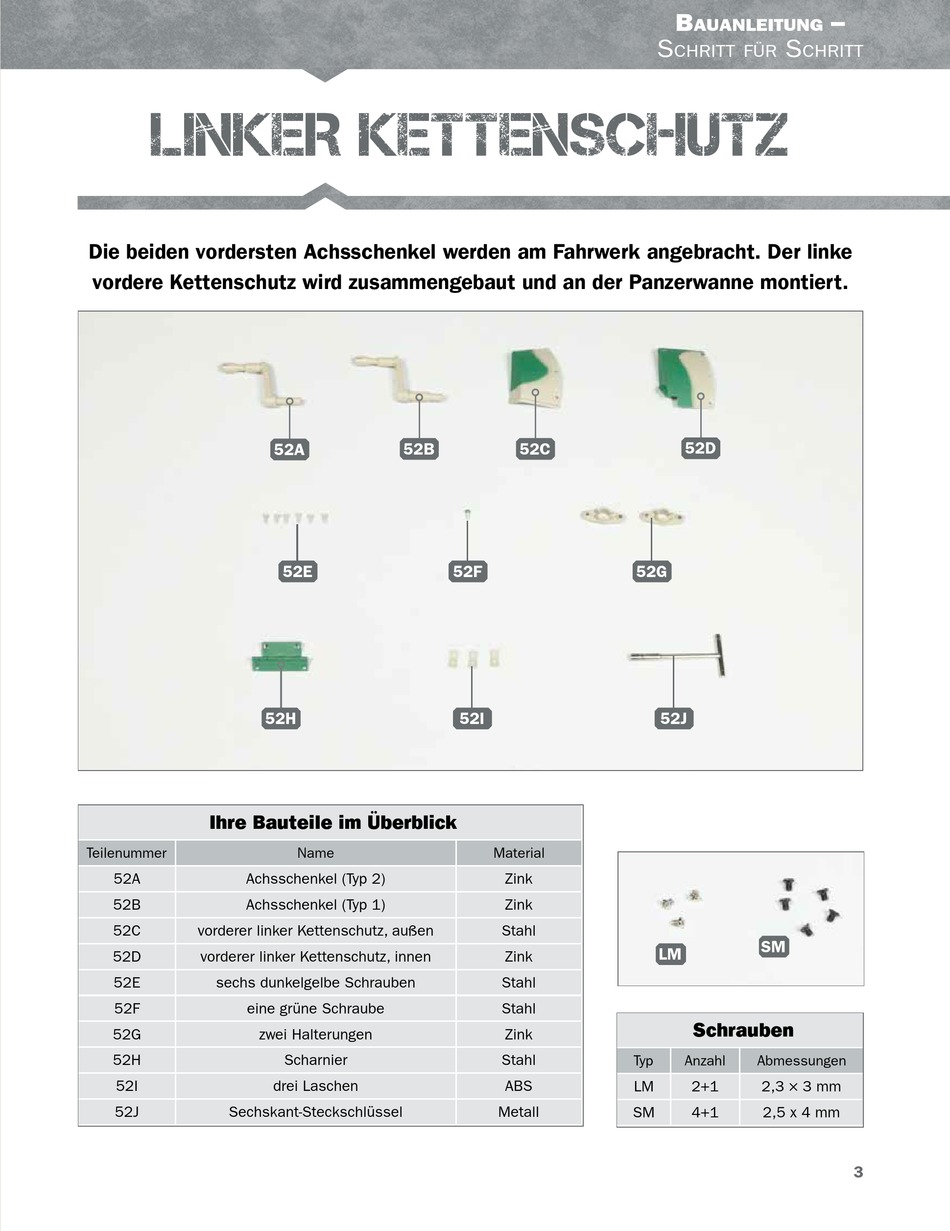

Ihre Bauteile im Überblick
Teilenummer
52A
Achsschenkel (Typ 2)
52B
Achsschenkel (Typ 1)
52C
vorderer linker Kettenschutz, außen
52D
vorderer linker Kettenschutz, innen
52E
sechs dunkelgelbe Schrauben
52F
eine grüne Schraube
52G
zwei Halterungen
52H
52I
52J
Sechskant-Steckschlüssel
52B
52A
52E
Name
Scharnier
drei Laschen
52C
52F
52I
Material
Zink
Zink
Stahl
Zink
Stahl
Stahl
Zink
Stahl
ABS
Metall
SM
B
auanleitung
S
S
chritt für
chritt
52D
52G
52J
SM
LM
Schrauben
Typ
Anzahl
Abmessungen
LM
2+1
2,3 × 3 mm
4+1
2,5 x 4 mm
–
3
