B
–
auanleitung
S
S
chritt für
chritt

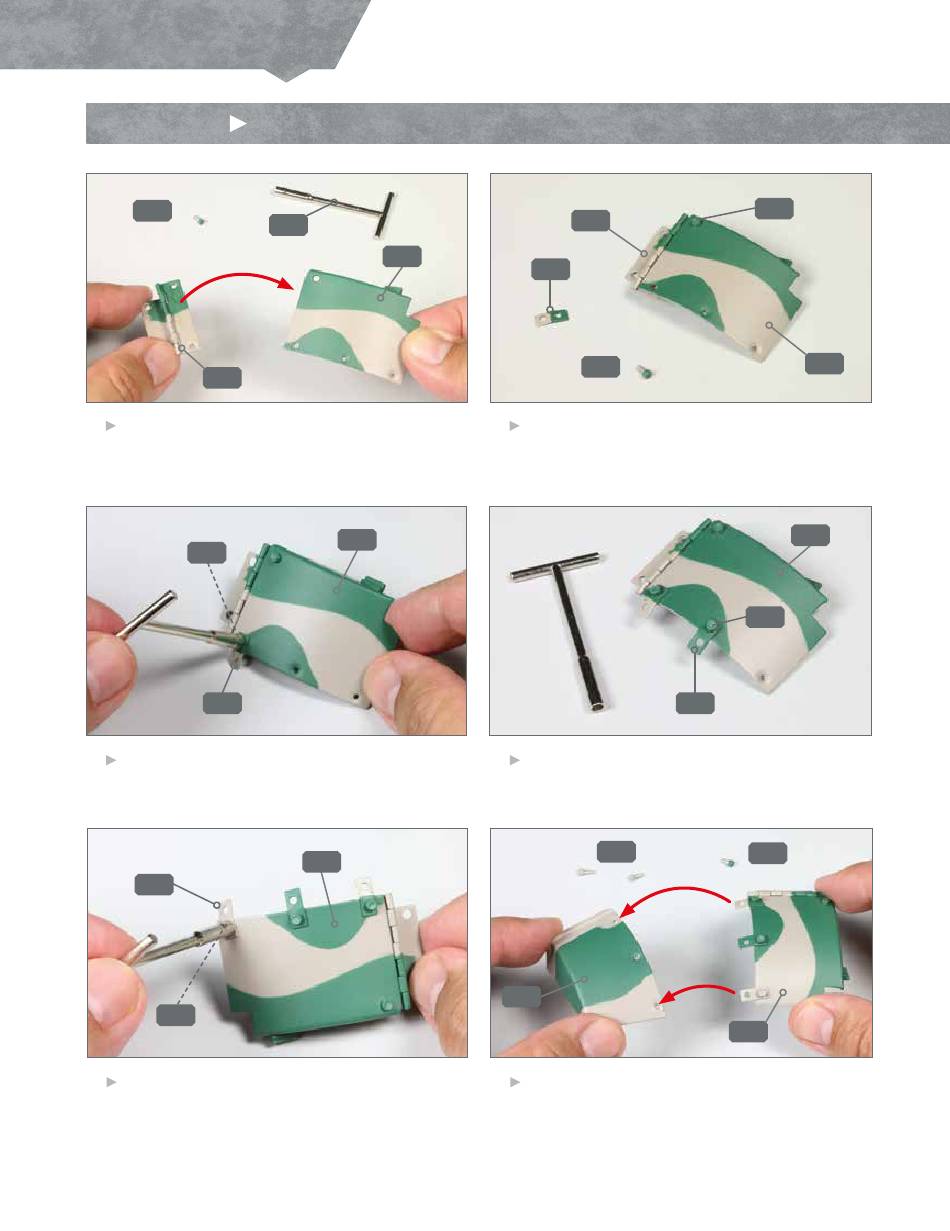

SCHRITT 3
Zusammenbau und Montage des Kettenschutzes
68J
68G
1
Legen Sie den Sechskant-Steckschlüssel 68N und
eine grüne Schraube 68J bereit. Richten Sie das
Scharnier 68G so aus, wie abgebildet, und führen Sie
es zur Unterseite des Kettenschutzes 68A.
68J
68D
3
Platzieren Sie die Lasche 68D, ausgerichtet wie
abgebildet, über der Bohrung des Kettenschutzes 68A
und befestigen Sie sie mit der Schraube 68J.
68E
68I
5
In der verbliebenen Bohrung des Kettenschutzes 68A
wird die dunkelgelbe Lasche 68E mit einer dunkelgel-
ben Schraube 68I angebracht.
6
68N
68A
68A
68A
68G
68D
68J
2
Befestigen Sie das Scharnier 68G mit der Schraube
68J am Kettenschutz 68A. Legen Sie die zweifarbige
Lasche 68D und eine weitere Schraube 68J bereit.
4
Als Nächstes wird die grüne Lasche 68C mit einer
grünen Schraube 68J am Kettenschutz 68A fixiert.
68I
68B
6
Fügen Sie die beiden Abschnitte des Kettenschutzes
68A und 68B zusammen, wie angedeutet. Legen Sie
zwei Schrauben 68I und eine Schraube 68J bereit.
68J
68A
68A
68J
68C
68J
68A
