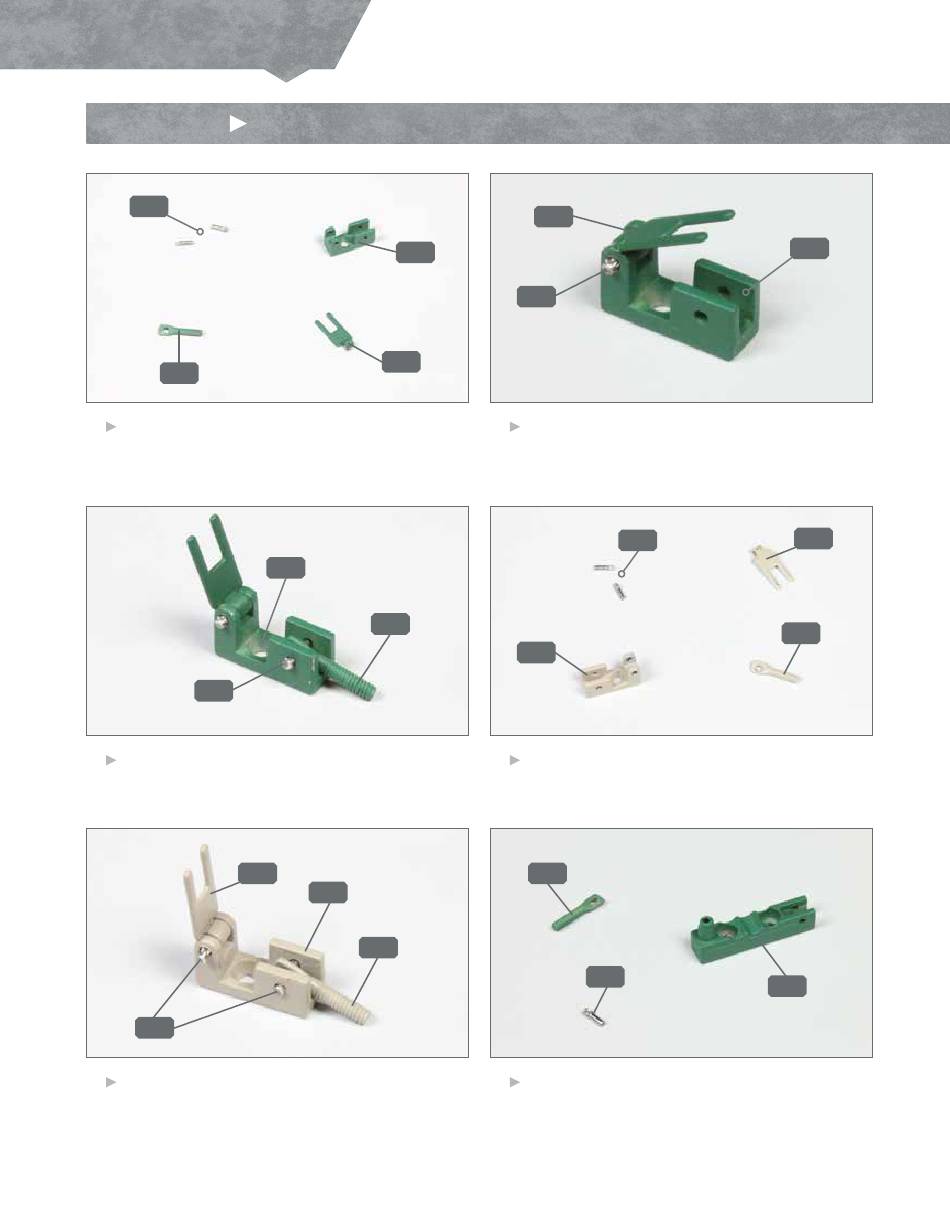

SCHRITT 1
Zusammenbau von vier Halterungen
60P
60K
1
Die erste olivgrüne Halterung wird zusammengefügt:
Legen Sie die Halterung 60A, den Verschluss 60B, eine
Stiftschraube 60K und zwei Scharnierstifte 60P auf Ihre
Arbeitsplatte, wie abgebildet.
60P
3
Am anderen Ende der Halterung 60A wird die Stift-
schraube 60K mit dem zweiten Scharnierstift 60P
angebracht, wie es das Foto zeigt.
60D
60P
5
Befestigen Sie den Verschluss 60D und die Stift-
schraube 60G mit je einem Scharnierstift 60P an der
Halterung 60C.
4
60A
60B
60A
60K
60C
60G
60B
60P
2
Positionieren Sie den Verschluss 60B zwischen den
Armen der Halterung 60A und sichern Sie die beiden
Teile mit einem Scharnierstift 60P aneinander.
60P
60C
4
Weiter geht es mit der ersten sandgelben Halterung:
Legen Sie die Halterung 60C, den Verschluss 60D, eine
Stiftschraube 60G und zwei Scharnierstifte 60P bereit.
60K
60P
6
Legen Sie die Halterung 60I, eine Stiftschraube 60K
und einen Scharnierstift 60P auf Ihre Arbeitsplatte.
60A
60D
60G
60I
